Схема 2. Система управления двигателем

            0

Схема 2а. Система управления двигателем





1 - монтажный блок предохранителей в моторном отсеке; 2 - монтажный блок реле и предохранителей за вещевым ящиком; 3 - реле электронного блока управления двигателем; 4, 7 - электронный блок управления двигателем; 5 - управляющий датчик концентрации кислорода; 6 - диагностический датчик концентрации кислорода


Схема 2б. Система управления двигателем





1 - выключатель (замок) зажигания; 2 - монтажный блок реле и предохранителей за вещевым ящиком; 3 - реле топливного насоса; 4 - аварийный выключатель подачи топлива; 5 - катушка зажигания; 6 - комбинация приборов; 7 - электронный блок управления двигателем; 8 - модуль топливного насоса


Схема 2в. Система управления двигателем





1 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - дополнительный стоп-сигнал; 3 - электронный блок управления двигателем; 4 - датчик положения педали тормоза; 5 - датчик положения коленчатого вала; 6 - датчик давления рабочей жидкости в системе гидроусилителя рулевого управления; 7 - датчик положения распределительного вала; 8 - датчик положения педали сцепления

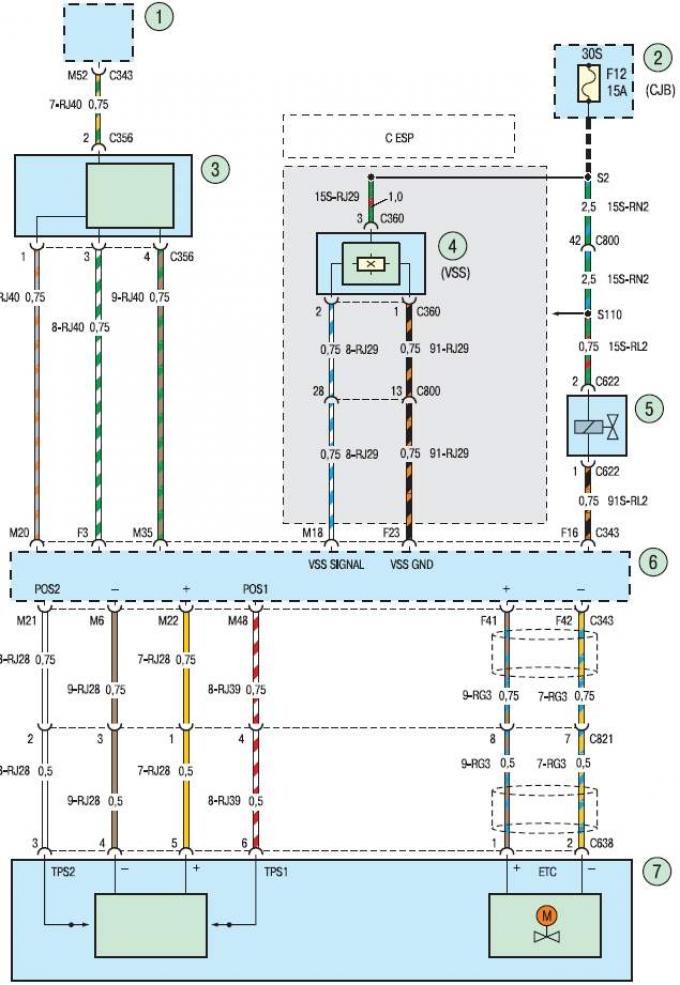

Схема 2г. Система управления двигателем





1, 6 - электронный блок управления двигателем; 2 - монтажный блок реле и предохранителей за вещевым ящиком; 3 - датчик абсолютного давления во впускной трубе; 4 - датчик частоты вращения колеса; 5 - электромагнитный клапан продувки адсорбера; 7 - модуль управления дроссельной заслонкой


Схема 2д. Система управления двигателем





1 - аудиомагнитола; 2 - модуль аудиосистемы и системы навигации; 3 - датчик температуры охлаждающей жидкости; 4 - датчик детонации; 5 - электронный блок управления иммобилизатора; 6, 8 - электронный блок управления двигателем; 7 - датчик положения педали акселератора

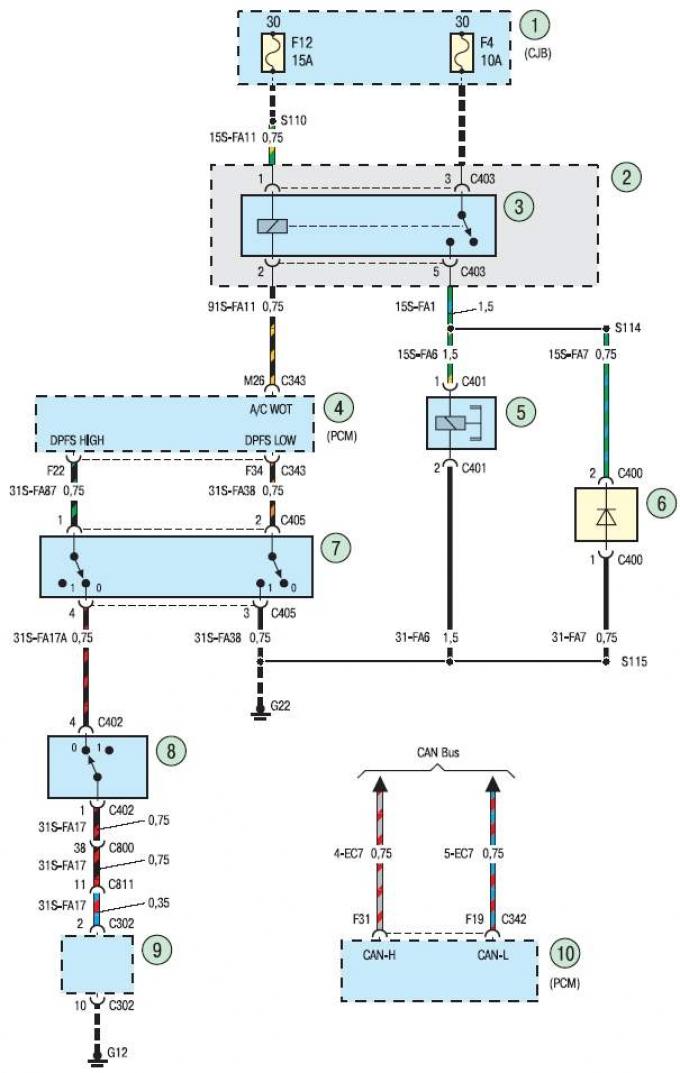

Схема 2е. Система управления двигателем





1 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - блок реле в моторном отсеке; 3 - реле отключения муфты компрессора кондиционера при полном открытии дроссельной заслонки; 4, 10 - электронный блок управления двигателем; 5 - муфта компрессора кондиционера; 6 - диод муфты компрессора кондиционера; 7 - датчик высокого давления компрессора кондиционера; 8 - датчик низкого давления компрессора кондиционера; 9 - модуль отопителя
