Схема 18а. Система кондиционирования воздуха
1 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - электродвигатель системы вентиляции и кондиционирования салона; 3 - дополнительное сопротивление; 4 - выключатель электродвигателя системы вентиляции и кондиционирования салона
Схема 18б. Система кондиционирования воздуха
1 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - электронный блок управления двигателем; 3 - датчик высокого давления в системе кондиционирования; 4 - датчик низкого давления в системе кондиционирования; 5 - модуль отопителя; 6 - электропривод заслонки системы вентиляции и кондиционирования салона
Схема 18в. Система кондиционирования воздуха
1 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - блок реле в моторном отсеке; 3 - электронный блок управления двигателем; 4, 6 - муфта компрессора кондиционера; 5 - датчик высокого давления в системе кондиционирования; 7 - диод муфты компрессора кондиционера

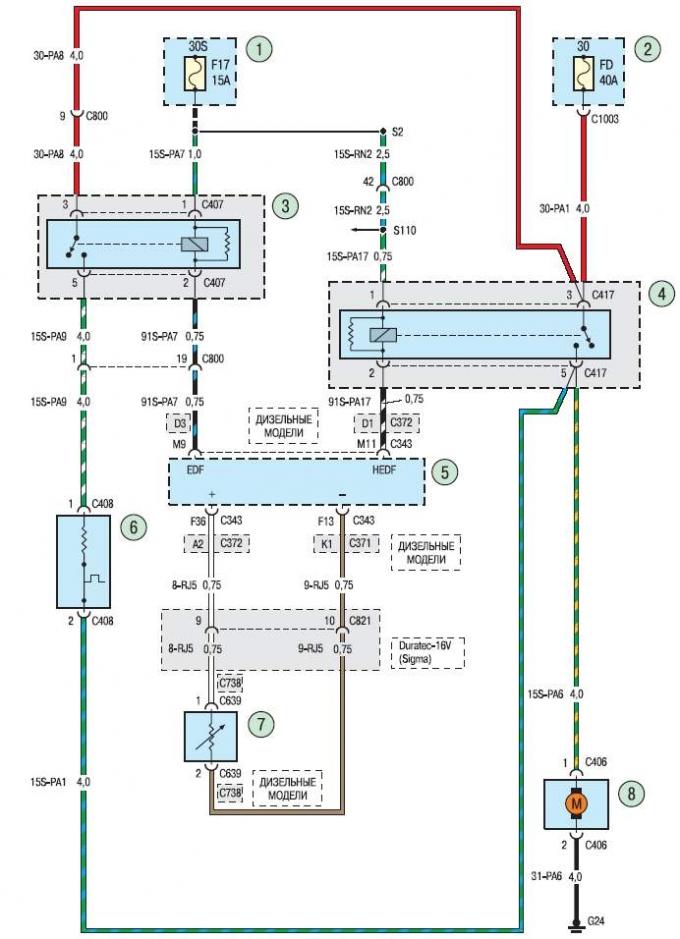

Схема 18г. Система кондиционирования воздуха
1, 3 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - монтажный блок предохранителей в моторном отсеке; 4 - блок реле в моторном отсеке; 5 - электронный блок управления двигателем; 6 - резистор электродвигателя системы охлаждения двигателя; 7 - датчик температуры охлаждающей жидкости; 8 - электродвигатель вентилятора системы охлаждения двигателя
