Расположение и замена предохранителей, плавких вставок и реле

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля за вещевым ящиком и в подкапотном пространстве с левой стороны возле аккумуляторной батареи.



Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля

(рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

Таблица 10.1. Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиля

Таблица 10.2. Таблица Назначение реле в монтажном блоке, расположенном в салоне автомобиля

Кроме того, предохранители и реле расположены в монтажном блоке, установленном в подкапотном пространстве. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей некоторые цепи, указанные в таблицах, могут отсутствовать.

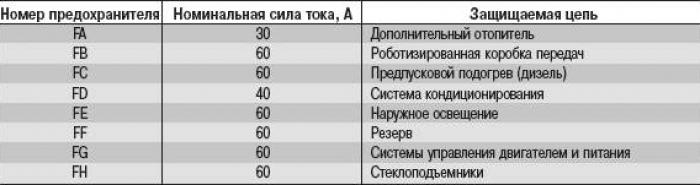

Таблица 10.3. Цепи, защищаемые силовыми предохранителями в монтажном блоке, расположенном в подкапотном пространстве

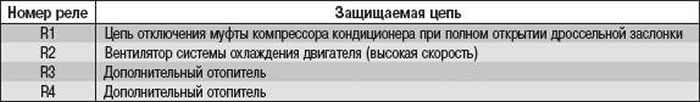

Таблица 10.4. Назначение реле в монтажном блоке, расположенном в подкапотном пространстве

Примечание. На задней части вещевого ящика нанесена схема расположения предохранителей и реле.

Для получения доступа к монтажному блоку, расположенному в салоне автомобиля, выполните следующее.

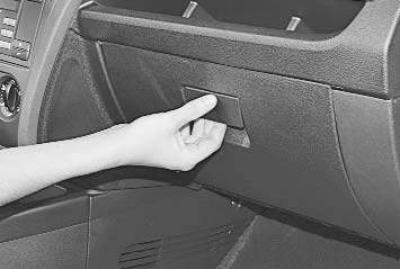

1. Откройте вещевой ящик…

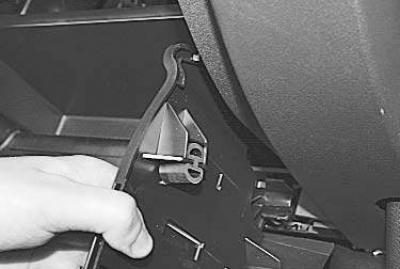

2. …отжав пальцами стенки и выведя с обеих сторон ограничители хода, откиньте вещевой ящик.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Внимание! Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

4. Извлеките заменяемый предохранитель с помощью пинцета.

5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).



6. При необходимости замены извлеките реле, покачивая его из стороны в сторону.


7. Установите детали в порядке, обратном снятию.

Для получения доступа к монтажному блоку, расположенному в подкапотном пространстве, выполните следующее.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

1. Снимите прижимную планку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).

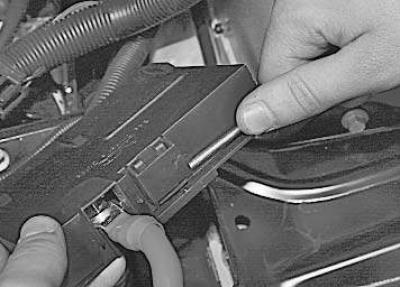

2. Отожмите отверткой фиксатор…



3. …и снимите крышку блока предохранителей.



4. Отверните две гайки крепления…




5. …и снимите предохранитель.

Примечание. Для наглядности аккумуляторная полка снята.

6. Установите новый предохранитель в порядке, обратном снятию.



Также в подкапотном пространстве расположен блок реле, закрепленный на прижимной планке аккумуляторной батареи.

Для замены реле выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

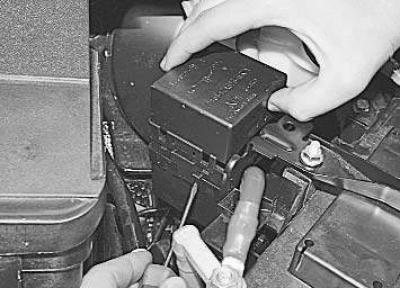

2. Отожмите два фиксатора, расположенные по бокам крышки…

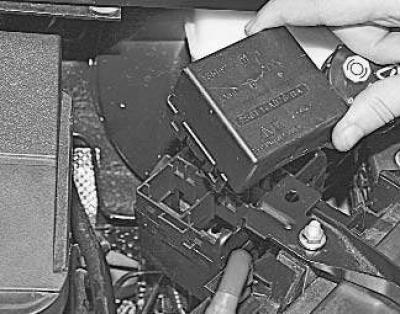

3. …и снимите крышку.



4. Извлеките неисправное реле.

5. Установите новое реле и снятую крышку в порядке, обратном снятию.
