Приводные валы — описание конструкции

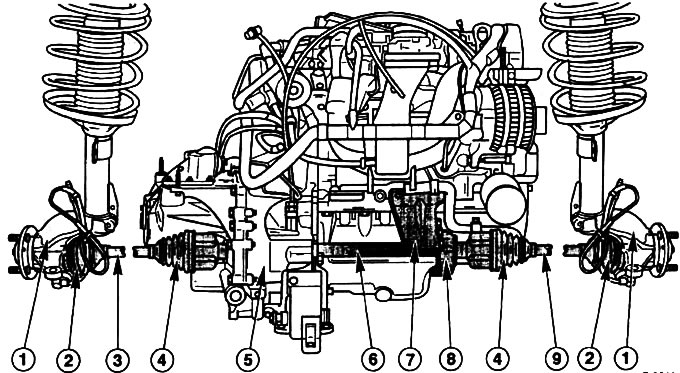

1 - Поворотный кулак; 2 - Кулак карданного вала; 3 - Левый карданный вал; 4 - Ведущий шарнир; 5 - Коробка передач МТХ-75; 6 - Промежуточный вал; 7 - Кронштейн опоры промежуточного вала; 8 - Опора промежуточного вала; 9 - Правый карданный вал

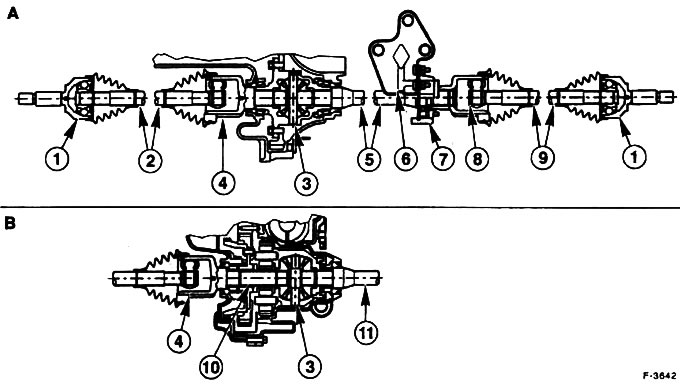

A - С коробкой передач МТХ-75
В - С автоматической коробкой передач CD4E

1 - Кулак кардана с наружным шарниром; 2 - Левый карданный вал; 3 - Дифференциал; 4 - Ведущий шарнир ("Трипоид"-шарнир) с наружными шлицами; 5 - Промежуточный вал (МТХ-75); 6 - Кронштейн опоры промежуточного вала; 7 - Опора промежуточного вала; 8 - Ведущий шарнир ("Трипоид"-шарнир) с внутренними шлицами; 9 - Правый карданный вал; 10 - Удлиненный кулак кардана (CD4E); 11 - Укороченный промежуточный вал (CD4E)
