Проверка направляющих клапанов

В случае выполнения ремонтных работ на головке блока цилиндров с негерметичными клапанами, недостаточно довести или заменить клапаны и седла клапанов. Требуется проверить на наличие износа направляющие клапанов. Такая проверка наиболее необходима на двигателях с большим сроком службы. Изношенные направляющие клапанов не обеспечивают посадку клапана по центру, что приводит к высокому расходу масла. Если износ направляющих очень большой, то направляющие клапанов нужно заменить (работа выполняется в мастерской).

Снимите клапан.

Очистите направляющую клапана очистителем для трубок.

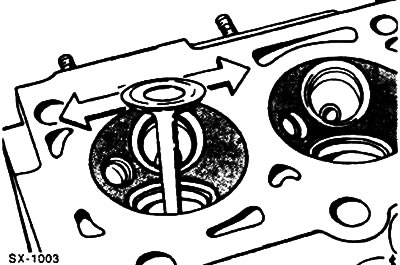

Вставьте клапан в направляющую и проверьте зазор клапана, покачав его в одну и другую сторону. Клапан не должен иметь ощутимого зазора.

Двигатель	Допустимый зазор в мм
	Впускные клапаны	Выпускные клапаны
Четырехцилиндровый бензиновый	0.020 - 0.069	0.046 - 0.095
Дизельный	0.03 - 0.07	0.04 - 0.08

Измерьте зазор с помощью подручных средств: уложите стальной угольник на головку блока цилиндров и клапан. Покачайте клапан в ту и другую сторону и измерьте зазор с помощью шаблона.

С помощью соответствующей развертки раззенкуйте направляющую клапана согласно следующему верхнему пределу размера (работа выполняется в мастерской), начинайте всегда только от камеры сгорания.

Внимание! Если вы раззенковали направляющие клапанов, то необходимо устанавливать клапаны, шток которых соответствует верхнему пределу размера.
