Устройства омывания переднего и заднего стекла снабжаются жидкостью из общего питающего бачка, находящегося перед правым передним колесом. В зависимости от направления вращения насоса, омывающая жидкость направляется или к ветровому, или к заднему стеклу.

Снятие



Отвинтите девять болтов (бензиновый двигатель) или десять болтов (дизель) переднего покрытия.

Отвинтите покрытие в правой нише колеса, открутив два болта.

Отсоедините провод массы (-) от аккумуляторной батареи.

Внимание! В результате стираются данные в электронных запоминающих устройствах. Необходимо внимательно прочесть раздел "Снятие и установка аккумуляторной батареи", прежде чем ее отсоединять.

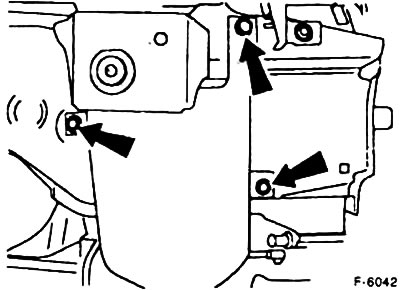

Отвинтите три болта крепления бачка стеклоомывателя и слегка вытяните вперед.

Указание! Для большей наглядности на рисунке отсутствует изображение амортизационной стойки.

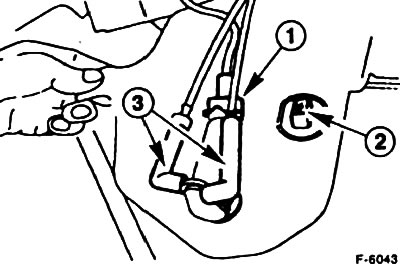

Отсоедините многоконтактный разъем -1- насоса стеклоомывателя, предварительно отжав пружинный зажим.

Отсоедините многоконтактный разъем -2- от датчика уровня жидкости, нажав на пружинный зажим.

Отсоедините шланги -3- от насоса.

Внимание! В автомобилях с устройством очистки фар дополнительно отсоедините многоконтактный разъем и шланг от насоса для омывания фар.

Выньте бачок стеклоомывателя.

Извлеките из бачка насос и датчик уровня жидкости. Снимите уплотнительную резину.

Установка



Вставьте резиновый уплотнитель насоса омывателя и датчик уровня жидкости в бачок. Предварительно проверьте резину на пористость и повреждения, в случае необходимости замените.

Вставьте внутрь насос и датчик уровня жидкости.

Установите бачок стеклоомывателя.

Наденьте шланги и многоконтактный разъем.

Приведите бачок стеклоомывателя в монтажное положение и привинтите.

Привинтите двумя болтами покрытие в нише колеса.

Прикрутите переднее покрытие девятью болтами (карбюратор) или десятью болтами (дизель).

Подсоедините провод "массы" батареи.

Установите на часах текущее время.

Задайте противоугонный код радио.
