Коробка передач

            0

На автомобили Ford Mondeo в базовой комплектации устанавливают (в зависимости от типа применяемого двигателя) механические коробки передач моделей iB5, МТХ-75, MМТ6 или MТ-66. Все механические коробки передач различаются между собой передаточными числами и конструкцией отдельных деталей, но имеют принципиально общую компоновку (у шестиступенчатых коробок MМТ6 и MТ-66 есть отличия в компоновке из-за наличия VI передачи) и установочные размеры. По заказу на автомобилях с бензиновым двигателем рабочим объемом 2,3 л и дизельным двигателем объемом 2,0 л может быть установлена шестиступенчатая автоматическая коробка передач, установочные размеры которой аналогичны размерам механических коробок. В связи с этим в данном разделе снятие и установка механической коробки передач описаны на примере только механической коробки передач iB5. Остальные коробки передач снимают и устанавливают практически аналогично.

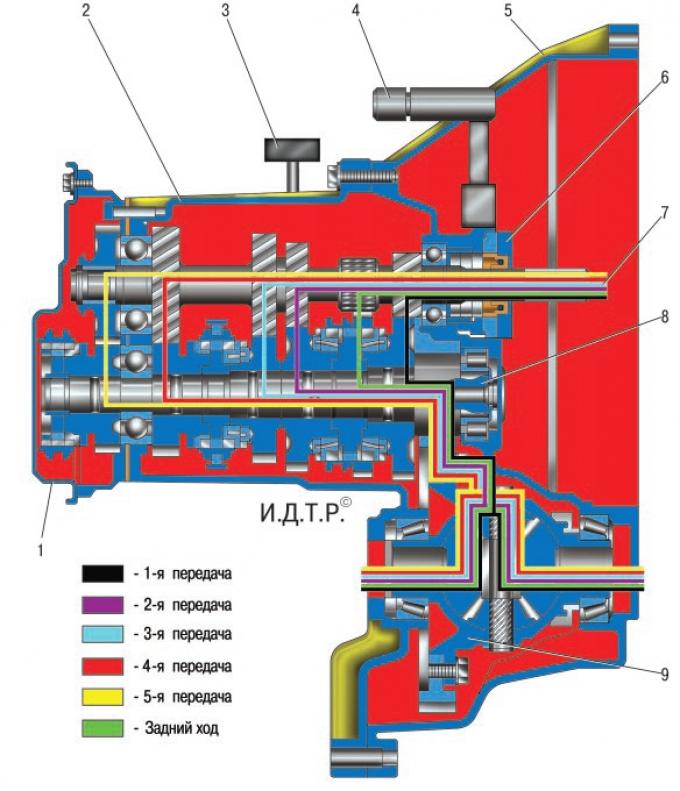

Рис. 6.4. Принципиальная схема пятиступенчатой механической коробки передач мод. iB5: 1 – задняя крышка картера коробки передач; 2 – картер коробки передач; 3 – сапун; 4 – рабочий цилиндр гидропривода выключения сцепления; 5 – картер сцепления; 6 – подшипник выключения сцепления; 7 – первичный вал; 8 – вторичный вал; 9 – главная передача и дифференциал.




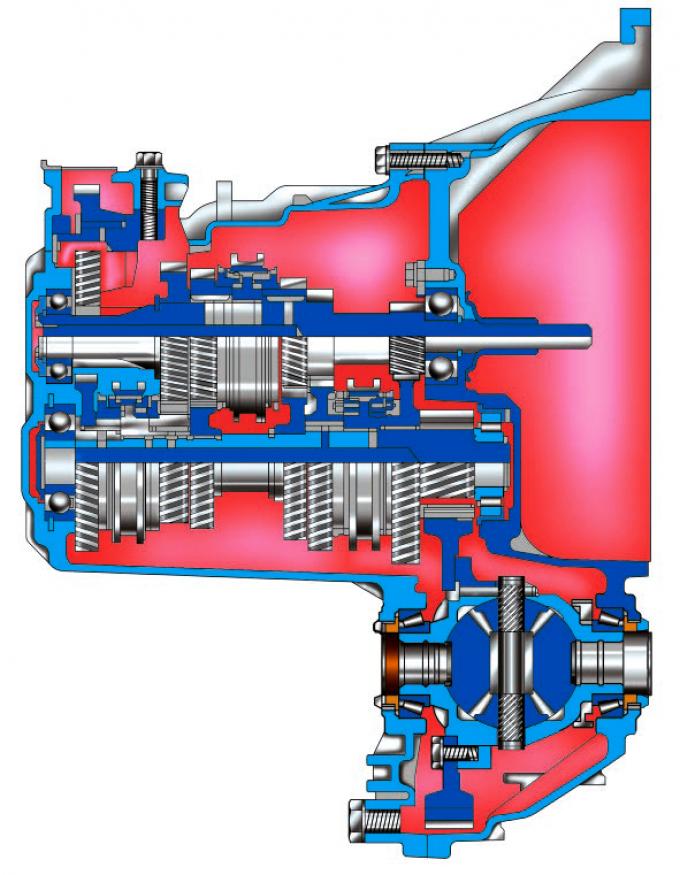

Рис. 6.5. Принципиальная схема шестиступенчатой механической коробки передач мод. МТХ-75: 1 – шестерня передачи заднего хода; 2 – шестерня V передачи; 3 – ведущая шестерня IV передачи; 4 – муфта включения III и IV передач; 5 – картер коробки передач; 6 – ведущая шестерня III передачи; 7 – шестерня II передачи; 8 – шестерня I передачи; 9 – картер сцепления; 10 – первичный вал; 11 – корпус дифференциала; 12 – ведущая шестерня главной передачи; 13 – ведущая шестерня I передачи; 14 – муфта включения I и II передач; 15 – ведущая шестерня II передачи; 16 – шестерня III передачи; 17 – вторичный вал; 18 – шестерня IV передачи; 19 – ведущая шестерня V передачи; 20 – муфта включения V передачи и передачи заднего хода; 21 – ведущая шестерня передачи заднего хода.


Механическая коробка передач мод. iB5 (рис. 6.4) или МТХ-75 (рис. 6.5) выполнена по двухвальной схеме с пятью синхронизированными передачами переднего хода. Механическая коробка передач мод. MМТ6 выполнена по трехвальной схеме с шестью синхронизированными передачами переднего хода.



Рис. 6.6. Принципиальная схема шестиступенчатой механической коробки передач мод. МТ-66: 1 – шестерня VI передачи; 2 – вторичный вал I и II передач; 3 – шестерня V передачи; 4 – ведущая шестерня II передачи; 5 – муфта включения передачи заднего хода; 6 – ведущая шестерня передачи заднего хода; 7 – вторичный вал передачи заднего хода; 8 – выходная шестерня передачи заднего хода; 9 – муфта включения I и II передач; 10 – ведущая шестерня I передачи; 11 – выходная шестерня I и II передач; 12 – шестерня III передачи; 13 – первичный вал; 14 – шестерня I передачи; 15 – ведущая шестерня III передачи; 16 – вторичный вал III и IV передач; 17 – выходная шестерня III и IV передач; 18 – ведомая шестерня главной пары; 19 – корпус дифференциала; 20 – муфта включения III и IV передач; 21 – ведущая шестерня IV передачи; 22 – шестерня II передачи; 23 – шестерня IV передачи; 24 – ведущая шестерня V передачи; 25 – муфта включения IV и VI передач; 26 – ведущая шестерня VI передачи.



Механическая коробка передач мод. МТ-66 (рис. 6.6) выполнена по четырёхвальной схеме с тройной синхронизацией I и II передач, с двойной синхронизацией III передачи и с одинарной синхронизацией IV, V и VI передач. Коробка передач и главная передача с дифференциалом имеют общий картер. К передней части картера коробки передач присоединен картер сцепления. На заднюю часть картера коробки передач установлена стальная штампованная крышка.

Передачи переднего хода включаются осевым перемещением муфт синхронизаторов, установленных на валах. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма – рычаг выбора передачи и рычаг переключения.

Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг переключения передач механизма переключения изготовлен за одно целое с массивным противовесом.

Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками.


Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с бензиновым двигателем рабочим объемом 2,3 л и 2-литровым дизельным двигателем одинаковы по конструкции и различаются только передаточными числами.

Особенностью автоматических коробок передач автомобилей Ford Mondeo по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвентальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу, и довести частоту вращения коленчатого вала двигателя до диапазона максимального крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, или понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается I передача.

Автоматическая коробка передач состоит из гидротрансформатора, насоса, планетарного редуктора, многодисковых муфт, многодисковых тормозов и блока клапанов.

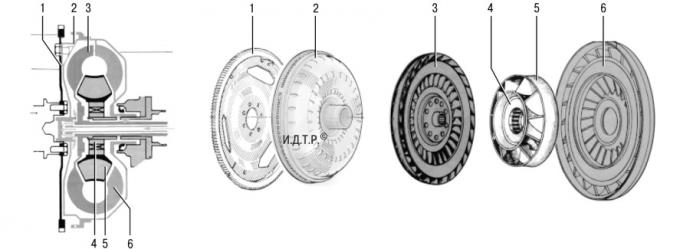

Рис. 6.7. Гидротрансформатор: 1 – ведущий диск; 2 – картер гидротрансформатора; 3 – турбина; 4 – обгонная муфта; 5 – реактор; 6 – насосное колесо.


Гидротрансформатор (рис. 6.7) выполняет роль сцепления и служит для плавного соединения двигателя и механизма коробки передач, увеличения крутящего момента в начале движения автомобиля. Корпус гидротрансформатора соединен с коленчатым валом двигателя через ведущий диск и постоянно вращается при работе двигателя.

Внутренняя полость гидротрансформатора заполнена рабочей жидкостью для автоматических коробок передач. Коленчатый вал двигателя вращает гидротрансформатор и приводит в действие насосное колесо, которое создает потоки рабочей жидкости в направлении турбинного колеса. Турбинное колесо начинает вращаться за счет потоков рабочей жидкости, создаваемых насосным колесом.

При большой разности частот вращения турбинного и насосного колес реактор изменяет направление потока жидкости, увеличивая крутящий момент. По мере уменьшения разницы частот он исключается из работы, так как установлен на обгонной муфте.

Насос, установленный в передней части картера коробки передач, создает давление и подает рабочую жидкость ко всем системам в коробке передач.

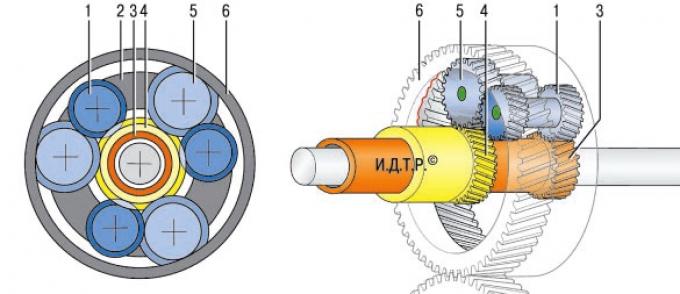

Рис. 6.8. Планетарный редуктор системы Равинье: 1 – длинный сателлит; 2 – водило; 3 – малая солнечная шестерня; 4 – большая солнечная шестерня; 5 – короткий сателлит; 6 – коронная шестерня.


Планетарный редуктор системы Равинье (рис. 6.8) представляет собой зубчатую передачу с наружными и внутренними зацеплениями шестерен, которая обеспечивает различные способы соединения ее элементов для получения различных передаточных чисел.

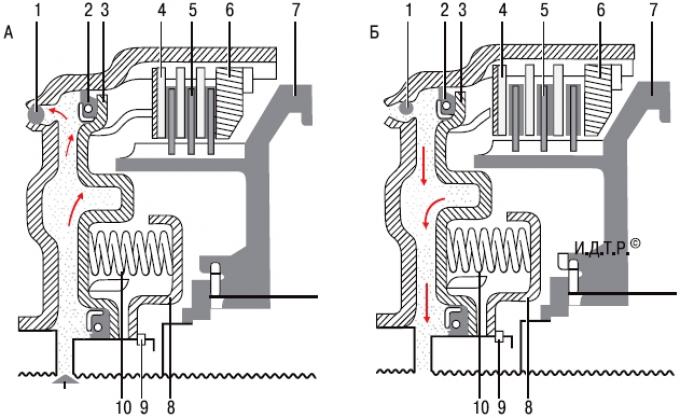

Рис. 6.9. Схема работы многодисковой муфты: А – многодисковая муфта включена; В – многодисковая муфта выключена; 1 – шариковый клапан; 2 – уплотнительное кольцо; 3 – поршень; 4 – фрикционный диск; 5 – фрикционный диск с накладками; 6 – упорный диск; 7 – ступица муфты; 8 – упор пружины; 9 – стопорное кольцо; 10 – возвратная пружина.

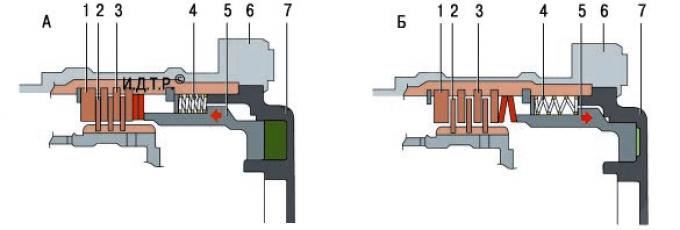

Рис. 6.10. Схема работы дискового тормоза: А – тормоза включены; В – тормоза выключены; 1 – упорный диск; 2 – фрикционные тормозные диски с накладками; 3 – фрикционный диск; 4 – возвратная пружина; 5 – поршень; 6 – картер коробки передач; 7 – крышка картера коробки передач.


Принципы работы многодисковой муфты (рис. 6.9) и дискового тормоза (рис. 6.10) очень сходны. Разница заключается в том, что многодисковая муфта соединяет звенья коробки передач между собой, а дисковый тормоз – с картером коробки. Рабочая жидкость, подаваемая к муфте, приводит в действие поршень, за счет чего фрикционные диски сжимаются. Звенья, блокируемые муфтой, начинают вращаться за одно целое.

При отключении дисковых тормозов рабочая жидкость перестает подаваться в муфту и поршень под действием возвратной пружины возвращается в исходное положение.

Особенность конструкции многодисковой муфты состоит в том, что она находится в постоянном вращении. Под действием центробежной силы, действующей на рабочую жидкость, создаются давление, которое не дает разблокироваться муфте. Дополнительно в муфте установлен шариковый клапан, расположенный как можно ближе к краю от центра муфты. При повышении давления рабочей жидкости в камере многодисковой муфты шариковый клапан закрывает сливное отверстие, а при снижении давления в камере шариковый клапан под действием центробежной силы открывает сливное отверстие и муфта разблокируется.

Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте тоннеля пола, что и рычаг управления механической коробкой передач, и соединен с блоком управления на коробке передач тросом.

Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.

Для ремонта коробки передач, особенно автоматической коробки, требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений, ремонт привода. В случае необходимости ремонтируйте коробку передач на специализированном сервисе.
