На автомобиле применена система распределенного впрыска топлива с обратной связью. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств автомобиля.

В этом разделе лишь кратко описаны неисправности системы впрыска, вызванные отказом тех или иных датчиков. Порядок снятия и установки узлов систем питания и управления двигателем приведен в подразделах «Система питания», с. 127 и «Система управления двигателем», с. 225.

В системе впрыска с обратной связью устанавливают каталитический нейтрализатор отработавших газов и датчик концентрации кислорода в отработавших газах, который и обеспечивает обратную связь. Датчик отслеживает концентрацию кислорода в отработавших газах, а электронный блок управления по его сигналам поддерживает такое соотношение воздуха и топлива, при котором нейтрализатор работает наиболее эффективно.

ПРЕДУПРЕЖДЕНИЕ: Прежде чем снимать любые узлы системы впрыска топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ: Аккумуляторную батарею отключайте только при выключенном зажигании.


ПРЕДУПРЕЖДЕНИЕ: Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

ПРЕДУПРЕЖДЕНИЕ: Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

ПРЕДУПРЕЖДЕНИЕ: При зарядке отсоединяйте аккумуляторную батарею от бортовой сети автомобиля, так как повышенный ток при зарядке может вывести из строя электронные компоненты.

ПРЕДУПРЕЖДЕНИЕ: Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С – в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

ПРЕДУПРЕЖДЕНИЕ: Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

ПРЕДУПРЕЖДЕНИЕ: Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм.

ПРЕДУПРЕЖДЕНИЕ: Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Для того чтобы не допустить повреждения ЭБУ электростатическим разрядом: – не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах; – при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.


ПРЕДУПРЕЖДЕНИЕ: Не допускается работа на этилированном бензине двигателя с нейтрализатором – это приведет к быстрому выходу из строя нейтрализатора и датчика концентрации кислорода.

ПРЕДУПРЕЖДЕНИЕ: При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.

Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков:

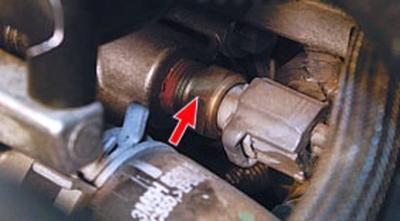

– датчика положения коленчатого вала – полный отказ системы впрыска, двигатель не пускается;.



– датчика фазы – снижение мощности, увеличение расхода топлива;.

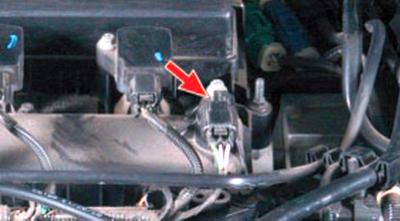

– датчика абсолютного давления (разрежения) во впускной трубе – увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;.

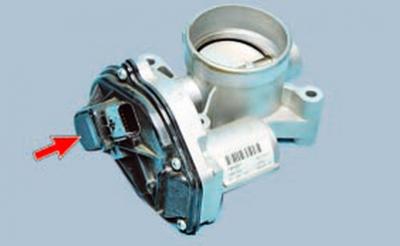

– датчика положения дроссельной заслонки – потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;.



– датчика температуры охлаждающей жидкости (установлен с правой стороны головки блока цилиндров под впускной трубой, поддерживающий кронштейн впускной трубы снят для наглядности) – трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация;.

– датчика температуры всасываемого воздуха – увеличение расхода топлива, повышение уровня токсичности отработавших газов;.

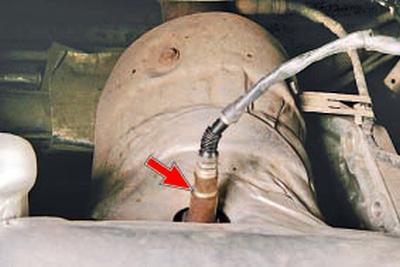

– датчика концентрации кислорода (лямбда-зонд) – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов;.

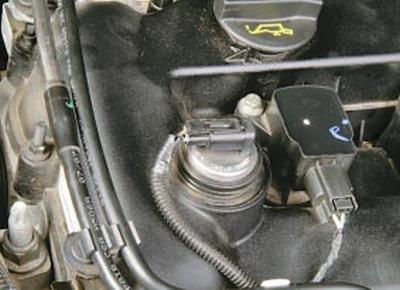

– электромагнитного клапана системы изменения фаз газораспределения (устанавливается только на двигателях объемом 1,6; 2,3 и 2,5 л VCT – при отказе клапана значительное ухудшение динамики и «плавание» частоты вращения коленчатого вала на режиме холостого хода вплоть до полной остановки двигателя;.

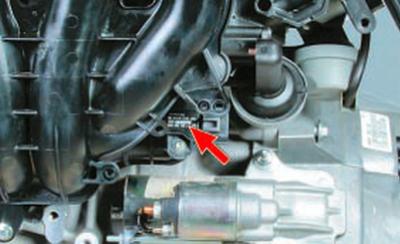

– датчика детонации (установлен с правой стороны блока цилиндров в районе 2-го и 3-го цилиндров) – двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;.



– датчика скорости (установлен на картере коробки передач) – возможно ухудшение динамических качеств автомобиля и увеличение расхода топлива;.

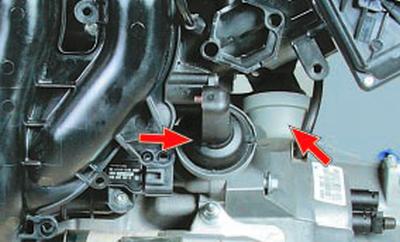

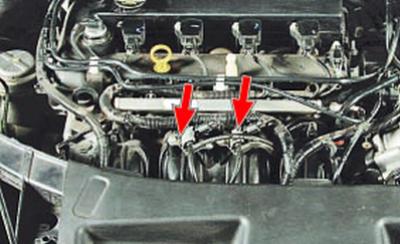

– электромагнитных клапанов…



…и пневмоприводов системы изменения геометрии впускной трубы – возможно ухудшение динамических качеств автомобиля и повышение расхода топлива.
