Замена уплотнения масляного картера
Силовой агрегат. Двигатель. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Силовой агрегат > Двигатель > Замена уплотнения масляного картера
            0


Фланец масляного картера двигателя уплотнен герметиком-прокладкой FORD WSE-M4G323-A4. При появлении течи масла необходимо заменить уплотнение.

Работу выполняйте на смотровой канаве, эстакаде или подъемнике.

Для замены уплотнения масляного картера двигателя Duratec Ti-VCT объемом 1,6 л выполните следующие операции.

Вам потребуются: торцовые головки «на 10», «на 13», шпильки М8 (5 шт.) длиной не менее 20 мм.

1. Слейте масло из двигателя (см. Замена масла в двигателе и масляного фильтра).



2. Выверните четыре болта крепления коробки передач к масляному картеру.

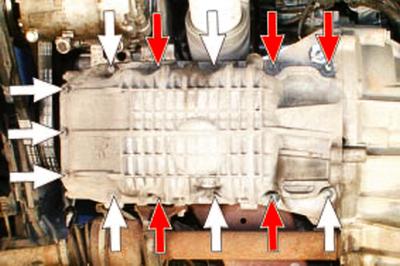

3. Выверните тринадцать болтов крепления масляного картера к блоку цилиндров двигателя, аккуратно подденьте отвёрткой и снимите масляный картер. Глухие отверстия в блоке цилиндров под болты, показанные красными стрелками, необходимо защитить от попадания герметика. Для этого вверните в блок цилиндров пять шпилек М8.

4. Очистите от старого герметика сопрягаемые поверхности масляного картера и блока цилиндров.

5. Нанесите на сопрягаемую поверхность масляного картера специальный герметик-прокладку (FORD WSE-M4G323-A4 или его аналог) валиком диаметром 3–4 мм, причем линия нанесения герметика-прокладки должна проходить с внутренней стороны крепежных отверстий.


6. Не позднее чем через 10 мин после нанесения герметика установите масляный картер на блок цилиндров, выверните шпильки и вверните, не затягивая, болты крепления картера.

ПРЕДУПРЕЖДЕНИЕ: Для обеспечения герметичности уплотнения две последующие операции необходимо завершить не позднее чем через 5 мин после установки картера.

7. Вверните четыре болта крепления коробки передач к масляному картеру и затяните их моментом 47 Н·м (4,7 кгс·м).

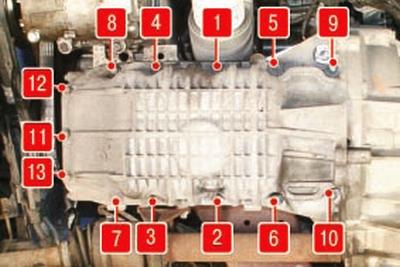

8. Затяните болты крепления картера в порядке, указанном на фото, в два этапа: 1-й – предварительная затяжка моментом 10 Н·м (1 кгс·м); 2-й – окончательная затяжка моментом 20 Н·м (2 кгс·м).

9. Залейте масло в двигатель (см. Замена масла в двигателе и масляного фильтра).

ПРИМЕЧАНИЕ: Заливать масло и пускать двигатель можно не ранее чем через один час после установки масляного картера: это время необходимо для полимеризации герметика.

Для замены уплотнения масляного картера двигателей Duratec-HE объемом 2,0 и 2,3 л выполните следующие операции.

Вам потребуются: торцовые головки «на 10», «на 13».

1. Слейте масло из двигателя (см. Замена масла в двигателе и масляного фильтра).




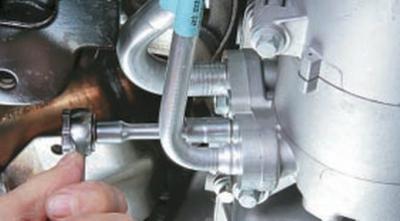

2. Отсоедините магистрали от компрессора кондиционера (см. Снятие и установка компрессора).

3. Выверните четыре болта крепления коробки передач к масляному картеру.

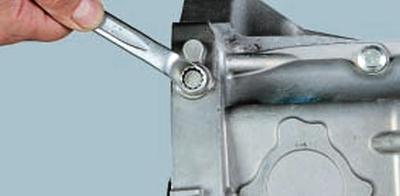

4. Выверните тринадцать болтов крепления масляного картера к блоку цилиндров двигателя, аккуратно подденьте отвёрткой…

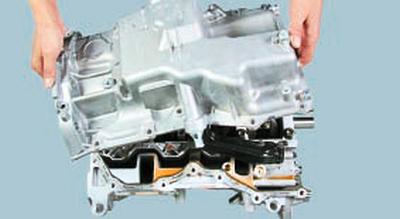

5….и снимите масляный картер.

6. Очистите от старого герметика сопрягаемые поверхности масляного картера и блока цилиндров.

7. Нанесите на сопрягаемую поверхность масляного картера специальный герметик-прокладку (FORD WSE-M4G323-A4 или его аналог) валиком диаметром 3–4 мм, причем линия нанесения герметика-прокладки должна проходить с внутренней стороны крепежных отверстий.

8. Не позднее чем через 10 мин после нанесения герметика установите масляный картер на блок цилиндров, и вверните, не затягивая, болты крепления картера.

ПРЕДУПРЕЖДЕНИЕ: Для обеспечения герметичности уплотнения две последующие операции необходимо завершить не позднее чем через 5 мин после установки картера.

9. Вверните четыре болта крепления коробки передач к масляному картеру и затяните их моментом 48 Н·м (4,8 кгс·м).

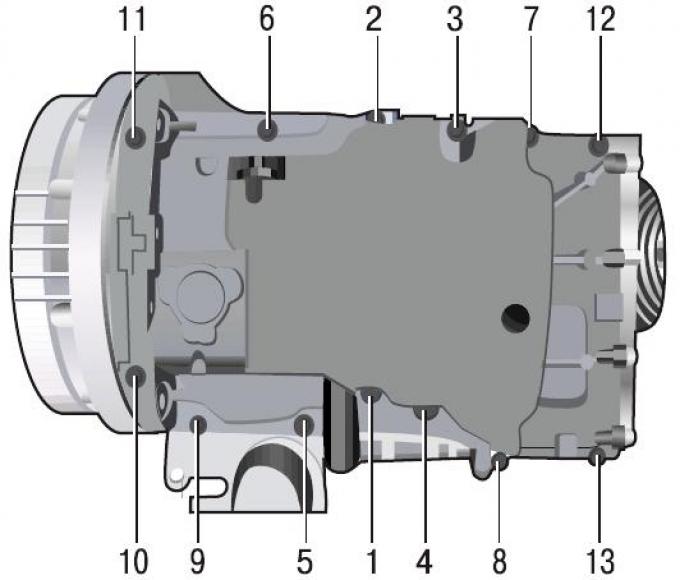

Рис. 5.34. Порядок затяжки болтов крепления масляного картера двигателей Duratec-HE объемом 2,0 и 2,3 л

10. Затяните болты крепления картера в порядке, указанном на рис. 5.34, в два этапа:
  • 1-й – предварительная затяжка моментом 20 Н·м (2 кгс·м);
  • 2-й – окончательная затяжка моментом 48 Н·м (4,8 кгс·м).

11. Залейте масло в двигатель (см. Замена масла в двигателе и масляного фильтра).

ПРИМЕЧАНИЕ: Заливать масло и пускать двигатель можно не ранее чем через один час после установки масляного картера: это время необходимо для полимеризации герметика.
