Замена распределительных валов и уплотнения крышки головки блока цилиндров двигателя duratec-v15 объемом 2,5 л
Силовой агрегат. Двигатель. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Силовой агрегат > Двигатель > Замена распределительных валов и уплотнения крышки головки блока цилиндров двигателя duratec-v15 объемом 2,5 л
            0

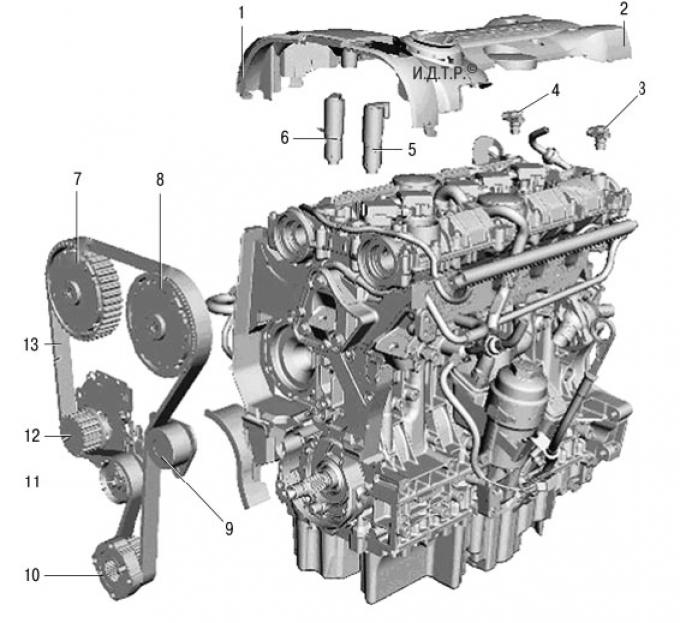

Рис. 5.39. Двигатель Duratec-V15 объемом 2,5 л с элементами системы изменения фаз газораспределения: 1 – крышка привода газораспределительного механизма; 2 – крышка головки блока цилиндров; 3 – датчик положения впускного распределительного вала; 4 – датчик положения выпускного распределительного вала; 5 – электромагнитный клапан регулировки положения впускного распределительного вала; 6 – электромагнитный клапан регулировки положения выпускного распределительного вала; 7 – механизм регулировки положения выпускного распределительного вала; 8 – механизм регулировки положения впускного распределительного вала; 9 – промежуточный шкив ремня привода газораспределительного механизма; 10 – зубчатый шкив ремня привода газораспределительного механизма на коленчатом валу; 11 – натяжитель ремня привода газораспределительного механизма; 12 – зубчатый шкив насоса охлаждающей жидкости; 13 – ремень привода газораспределительного механизма.

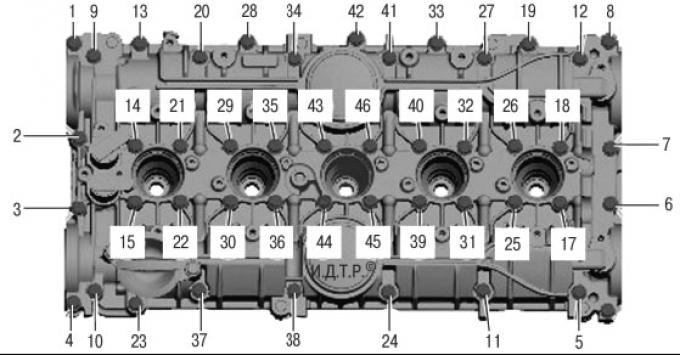

Рис. 5.46. Порядок ослабления затяжки болтов крепления крышки головки блока цилиндров.

Вам потребуются: все инструменты, необходимые для снятия аккумуляторной батареи, крышки головки блока цилиндров, ремня привода газораспределительного механизма.


Распределительные валы заменяют в следующих случаях: – упало давление в системе смазки двигателя; – стук клапанов при нормальных зазорах в механизме привода клапанов. Вызывается повышенным износом кулачков распределительного вала из-за применения низкокачественного моторного масла или повреждения масляного фильтра.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите электромагнитные клапаны системы VCT, отсоединив от них колодки жгутов проводов и вывернув по одному болту крепления к суппорту системы VCT.

3. Снимите датчики положения распределительного вала, отсоединив от них колодки жгутов проводов и вывернув по одному болту крепления к крышке головки блока цилиндров. Снимите катушки зажигания и свечи зажигания.

4. Снимите ремень привода газораспределительного механизма (см. Замена ремня привода газораспределительного механизма двигателя duratec-v15 объемом 2,5 л).

5. Снимите механизмы управления VCT 7 и 8 (см. рис. 5.39) выпускного и впускного распределительных валов.

6. Снимите крышку головки блока цилиндров, вывернув сорок шесть болтов крепления крышки головки блока цилиндров в порядке, показанном на рис. 5.46.

7. Отверните болты крепления крышек подшипников распределительных валов и снимите крышки.


8. Снимите распределительные валы.

9. Осмотрите распределительные валы.

Если на рабочих поверхностях кулачков обнаружены следы заедания, перегрева, глубокие риски или износ в виде огранки, замените валы.

10. Смажьте подшипники распределительных валов чистым моторным маслом и установите распределительные валы.

11. Очистите пазы крышки головки блока цилиндров и привалочную поверхность головки блока от остатков старого уплотнения.

12. Нанесите на поверхность головки блока цилиндров герметик-прокладку (FORD WSE-M4G323-A4 или его аналог) валиком диаметром 3–4 мм, причем линия нанесения герметика-прокладки должна проходить с внутренней стороны крепежных отверстий.

13. Не позднее чем через 10 мин после нанесения герметика установите крышку головки блоков цилиндров.

14. Болты крепления крышки затягивайте моментом 17 Н·м в порядке, обратном показанному на рис. 5.46.

15. Установите все снятые детали в порядке, обратном снятию.

16. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. Замена ремня привода газораспределительного механизма двигателя duratec-v15 объемом 2,5 л).
