Для замены прокладки головки блока цилиндров двигателя 1,6 л Duratec Ti-VCT выполните следующие операции.
Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров, ремня привода газораспределительного механизма, распределительных валов, катколлектора, а также ключи TORX T25 и T55, отвёртка с плоским лезвием, пассатижи, бокорезы.
1. Снизьте давление в системе питания (см. Снижение давления в системе питания двигателя).
2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
3. Снимите воздухоподводящий рукав (см. Снятие и установка воздушного фильтра и глушителя шума впуска).
4. Снимите трубопровод системы вентиляции картера (см. Очистка системы вентиляции картера).
5. Сожмите фиксаторы и отсоедините колодку жгута проводов от катушки зажигания.
6. Выверните все свечи зажигания (см. Замена и обслуживание свечей зажигания).
7. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
8. Снимите ремень привода газораспределительного механизма (см. Проверка и замена ремня привода газораспределительного механизма двигателя duratec ti-vct объемом 1,6 л).
Рис. 5.25. Задняя крышка привода газораспределительного механизма двигателя Duratec Ti-VCT объемом 1,6 л.
9. Выверните три болта крепления задней крышки привода газораспределительного механизма (рис. 5.25) и снимите крышку.
10. Снимите распределительные валы (см.Замена распределительных валов).
11. Снимите катколлектор (см. Снятие и установка катколлектора и замена его прокладки).
12. Отсоедините от топливной рампы трубопровод подачи топлива, сжав фиксаторы соединительной муфты.
13. Выверните два винта крепления держателей трубопровода подачи топлива и отведите трубопровод в сторону.
14. Снимите рампу электрических разъемов форсунок (см. Снятие и установка топливной рампы).
15. Выверните винт крепления кронштейна указателя уровня масла.
16. Отсоедините от впускной трубы шланги вакуумного усилителя тормозов и клапана продувки адсорбера.
17. Сжав пассатижами хомуты и сдвинув их по шлангам, отсоедините от отводящего патрубка водяной рубашки шланг к радиатору системы охлаждения…
18….и шланг к радиатору отопителя салона.
19. Сдвиньте вверх фиксатор…
20….и отсоедините колодку жгута проводов от крышки дроссельного узла.
21. Сжав фиксатор, разъедините колодку жгута проводов, закрепленную на кронштейне головки блока цилиндров.
22. Бокорезами разрежьте пластмассовые хомуты крепления жгута проводов к кронштейну головки блока цилиндров.
ПРИМЕЧАНИЕ: Хомуты одноразового использования. При сборке установите новые хомуты.
23. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.
24. Выверните два нижних болта крепления впускной трубы.
Рис. 5.26. Порядок ослабления затяжки болтов крепления головки блока цилиндров двигателя Duratec Ti-VCT объемом 1,6 л.
25. Ослабьте затяжку десяти болтов крепления головки блока цилиндров в порядке, показанном на рис. 5.26, окончательно выверните болты крепления головки и выньте их вместе с шайбами.
ПРЕДУПРЕЖДЕНИЕ: Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.
26. Снимите головку блока цилиндров в сборе с впускной трубой и дроссельным узлом, а также установленную под ней прокладку.
ПОЛЕЗНЫЙ СОВЕТ: Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.
27. Очистите привалочные поверхности головки и блока.
28. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между поверхностью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.
29. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:
– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;
– обязательно установите новую прокладку головки блока, повторное ее использование не допускается;
– смажьте болты моторным маслом;
Рис. 5.27. Порядок затяжки болтов крепления головки блока цилиндров двигателя Duratec Ti-VCT объемом 1,6 л.
– затягивайте болты на холодном двигателе в порядке, показанном на рис. 5.27, в три этапа:
- 1-й – моментом 15 Н·м (1,5 кгс·м);
- 2-й – моментом 30 Н·м (3,0 кгс·м);
- 3-й – доверните на угол 90°.
30. Установите все снятые детали и узлы в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. Регулировка зазоров в приводе клапанов).
31. Отрегулируйте натяжение ремня привода газораспределительного механизма (см.Проверка и замена ремня привода газораспределительного механизма двигателя duratec ti-vct объемом 1,6 л).
Для замены прокладки головки блока цилиндров двигателей Duratec-HE объемом 2,0 и 2,3 л выполните следующие операции.
Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров, ремня привода газораспределительного механизма, распределительных валов, катколлектора, а также ключи TORX T25 и T55, отвёртка с плоским лезвием, пассатижи, бокорезы.
1. Снизьте давление в системе питания (см. Снижение давления в системе питания двигателя).
2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
3. Снимите воздухоподводящий рукав (см. Снятие и установка воздушного фильтра и глушителя шума впуска).
4. Сожмите фиксаторы и отсоедините колодку жгута проводов от катушки зажигания.
5. Выверните все свечи зажигания (см. Замена и обслуживание свечей зажигания).
6. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
7. Снимите цепь привода газораспределительного механизма (см. Замена цепи привода газораспределительного механизма двигателей duratec-he объемом 2,0 и 2,3 л).
8. Снимите распределительные валы (см. Замена распределительных валов.
9. Снимите катколлектор (см. Снятие и установка катколлектора и замена его прокладки).

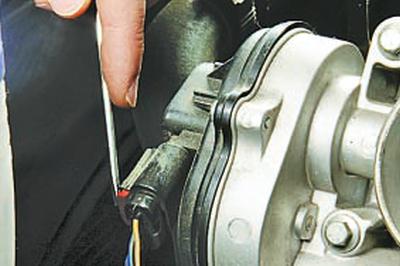

10. Сдвиньте фиксатор…

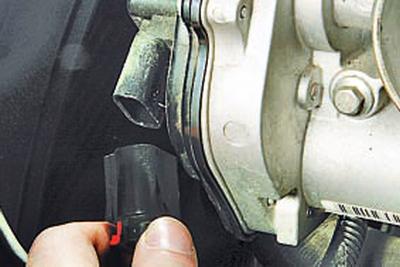

11….и отсоедините колодку жгута проводов от крышки дроссельного узла.
12. Отсоедините топливную магистраль от топливной рампы (см. Снятие и установка топливной рампы).

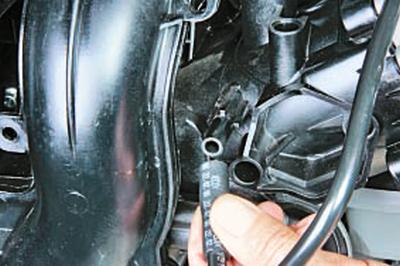

13. Отсоедините от штуцера на впускной трубе шланг продувки адсорбера.

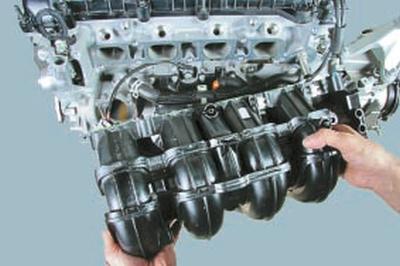

14. Снимите впускную трубу в сборе с дроссельным узлом (см. Замена прокладки впускной трубы).

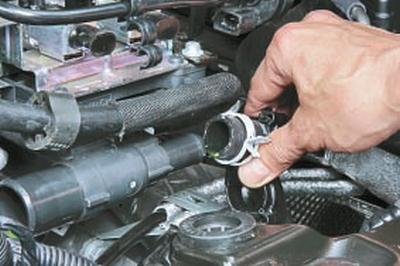

15. Отсоедините от распределителя охлаждающей жидкости шланг к радиатору отопителя салона и подводящий шланг радиатора системы охлаждения двигателя.

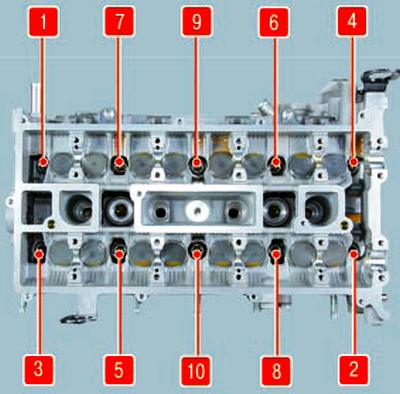

Рис. 5.28. Порядок ослабления затяжки болтов крепления головки блока цилиндров двигателя Duratec-HE объемом 2,0 л.
Рис. 5.29. Порядок ослабления затяжки болтов крепления головки блока цилиндров двигателя Duratec-HE объемом 2,3 л.
16. Ослабьте затяжку десяти болтов крепления головки блока цилиндров в порядке, показанном на рис. 5.28 и 5.29 (в зависимости от типа двигателя), а затем окончательно выверните болты крепления головки и выньте их вместе с шайбами.
ПРЕДУПРЕЖДЕНИЕ: Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

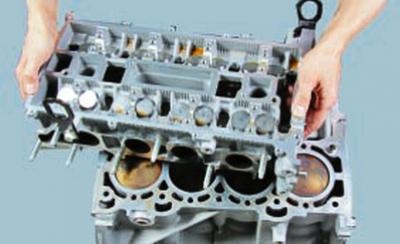

17. Снимите головку блока и установленную под ней прокладку.
ПОЛЕЗНЫЙ СОВЕТ: Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.
18. Очистите привалочные поверхности головки и блока.

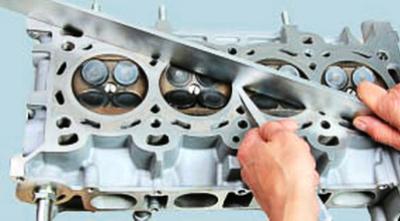

19. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, а затем поперек и по диагоналям, измерьте щупом зазор между поверхностью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.
20. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:
– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;
– обязательно установите новую прокладку головки блока, повторное ее использование не допускается;
– смажьте болты моторным маслом;
Рис. 5.30. Порядок затяжки болтов крепления головки блока цилиндров двигателя Duratec-HE объемом 2,0 л.
– затягивайте болты на холодном двигателе Duratec-HE объемом 2,0 л в порядке, показанном на рис. 5.30, в три этапа:
- 1-й – моментом 15 Н·м (1,5 кгс·м);
- 2-й – моментом 30 Н·м (3 кгс·м);
- 3-й – доверните на угол 90°.
ПРИМЕЧАНИЕ: Затягивайте болты двигателя Duratec-HE объемом 2,3 л в порядке, обратном показанному на рис. 5.29, в четыре этапа: 1-й – моментом 5 Н·м (0,5 кгс·м); 2-й – моментом 15 Н·м (1,5 кгс·м); 3-й – моментом 45 Н·м (4,5 кгс·м); 4-й – доверните на угол 90°.
21. Установите все снятые детали и узлы в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. Регулировка зазоров в приводе клапанов).
22. Отрегулируйте натяжение цепи привода газораспределительного механизма (см. Замена цепи привода газораспределительного механизма двигателей duratec-he объемом 2,0 и 2,3 л).
