Бортовой компьютер
Общая информация. Руководство пользователя. Форд Мондео 4

            0


На автомобили в комплектациях Ghia, Ghia Executive, Titanium, Titanium Executive устанавливают бортовой компьютер. Он позволяет получать информацию о состоянии различных систем автомобиля и настраивать их под себя. В зависимости от комплектации устанавливают дисплеи трех различных типов (рис. 1.14, табл. 1.3).

Бортовым компьютером управляют с помощью блока управления, расположенного на правой спице рулевого колеса. Нажимайте клавиши со стрелками вверх и вниз для просмотра показаний маршрутного компьютера и выделения опций меню.

Для входа в главное меню и подменю показаний компьютера нажмите на клавишу с правой стрелкой.

Для выхода из меню нажмите и удерживайте клавишу с левой стрелкой.

Клавиша «ОК» служит для выбора и подтверждения установок.

ПРИМЕЧАНИЕ: Если в течение некоторого времени не нажимать клавиши, то система вернется к отображению информации маршрутного компьютера.

Во время движения на дисплей маршрутного компьютера можно вывести следующие показания:



– запас хода по топливу. Показывает приблизительно пробег на остатке топлива в баке;.

– мгновенный расход топлива;.

– средний расход топлива;.

– средняя скорость автомобиля;.

– температура наружного воздуха;.



– главное меню настроек.

Для входа в главное меню нажмите клавишу с правой стрелкой. Нажатием клавиш со стрелками вверх или вниз можно перейти от одного пункта меню к другому: – сброс пробега – обнуление значений среднего расхода топлива, средней скорости и суточного пробега; – сообщение – информационные сообщения о состоянии автомобиля; – рулевое управление – установка режимов рулевого управления; – часы – настройка отображения времени; – установка – настройка звуковых сигналов бортового компьютера и языкового меню сообщений; – управление навигацией.

Выбор пункта меню подтвердите нажатием кнопки «ОК».

Для сброса показаний в одном из окон (маршрутные компьютеры типов 1 и 2) выполните следующее.

1. Нажмите клавишу с правой стрелкой для входа в главное меню.

2. Нажатием клавиш со стрелками вверх и вниз выделите функцию «Сброс» показаний и нажмите клавишу с правой стрелкой.

3. Выделите функцию сброса.

4. Для выбора функции нажмите клавишу с правой стрелкой.

5. Удерживайте кнопку «OK».

6. Для сброса показаний всех трех окон выберите все значения, затем нажмите и удерживайте клавишу «OK».

Для выбора информации, выводимой на дисплей (маршрутные компьютеры типов 1 и 2), выполните следующее.

1. Нажмите клавишу с правой стрелкой на рулевом колесе, чтобы войти в главное меню.

2. Нажатием клавиш со стрелками вверх и вниз выделите функцию «Установка» и нажмите клавишу с правой стрелкой.

3. Выделите функцию «Дисплей» и нажмите клавишу с правой стрелкой.

4. Выделите функцию «Конфигурация» и нажмите клавишу с правой стрелкой.

5. Для включения и отключения функций «Экран помощи», «Информация о радио» и «Информация о телефоне» выделите нужную опцию и нажмите клавишу «OK».

6. Для выхода из меню нажмите клавишу с левой стрелкой. Для быстрого возврата к показаниям маршрутного компьютера нажмите и удерживайте клавишу с левой стрелкой.

Для просмотра текущих сообщений (информационные дисплеи типов 1 и 2) выполните следующее.

1. Для входа в главное меню нажмите клавишу с правой стрелкой.

2. Нажатием кнопок со стрелками вверх и вниз выделите функцию «Информация» и нажмите клавишу с правой стрелкой.

3. Выделите функцию «Сообщения» и нажмите клавишу с правой стрелкой.

4. Просматривайте сообщения нажатием клавиш вверх и вниз.

Для сброса показаний в одном из окон (маршрутный компьютер типа 3) выполните следующее.

1. Нажатием клавиш со стрелками вверх и вниз выделите функцию «Маршрутный компьютер» и нажмите кнопку с правой стрелкой.

2. Выделите функцию сброса.

3. Удерживайте кнопку «OK».

Для выбора информации, выводимой на дисплей (маршрутный компьютер типа 3), выполните следующее.

1. Нажатием кнопок со стрелками вверх и вниз выделите функцию «Настройки» и нажмите клавишу с правой стрелкой.

2. Нажатием клавиш со стрелками вверх и вниз выделите функцию «Установка» и нажмите клавишу с правой стрелкой.

3. Выделите функцию «Дисплей» и нажмите клавишу с правой стрелкой.

4. Выделите функцию «Конфигурация» и нажмите клавишу с правой стрелкой.

5. Для включения и отключения функций «Экран помощи» и «Информация о навигационной системе» выделите соответствующую опцию и нажмите клавишу «OK».

Для просмотра текущих сообщений (информационный дисплей типа 3) выполните следующее.

1. Для входа в главное меню нажмите клавишу с правой стрелкой.

2. Кнопками со стрелками вверх и вниз выделите функцию «Настройки» и нажмите клавишу с правой стрелкой.

3. Нажатием кнопок со стрелками вверх и вниз выделите функцию «Информация» и нажмите клавишу с правой стрелкой.

4. Выделите функцию «Сообщения» и нажмите клавишу с правой стрелкой.

5. Просматривайте сообщения с помощью клавиш вверх и вниз.

ПРЕДУПРЕЖДЕНИЕ: По соображениям безопасности индивидуальную настройку систем автомобиля можно проводить только на неподвижном автомобиле.

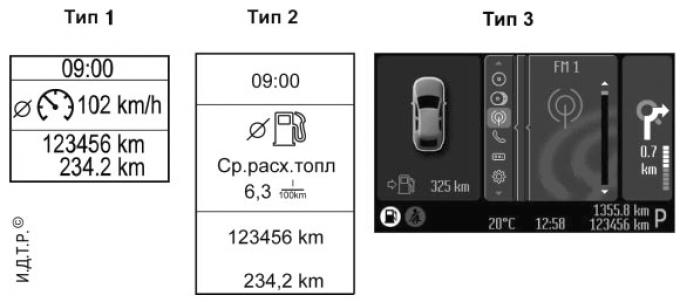

Рис. 1.14. Типы применяемых дисплеев.

Таблица 1.3


ФУНКЦИИ ИНФОРМАЦИОННОГО ДИСПЛЕЯ

ФункцияТип 1Тип 2Тип 3
Маршрутный компьютер+++
Информационные сообщения+++
Установка часов+++
Настройки дисплея ++
Настройка автономного отопителя ++
Управление навигацией  +
Управление проигрывателем компакт-дисков  +
Управление CD-чейнджером  +
Управление радиоприемником  +
Управление мобильным телефоном  +
Управление дополнительным входом  +
