Вам потребуются отвертки с плоским и крестообразным лезвиями.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовку тоннеля пола (см. Снятие и установка облицовки тоннеля пола).

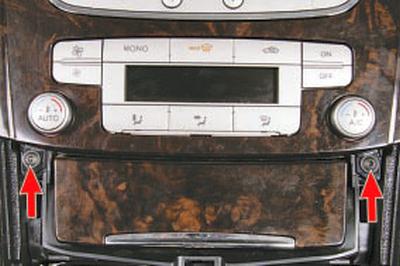

3. Выверните два винта нижнего крепления облицовки магнитолы и панели управления системой климат-контроля.

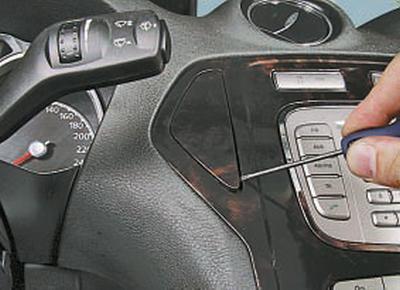

4. Аккуратно подденьте отвёрткой левую заглушку облицовки…

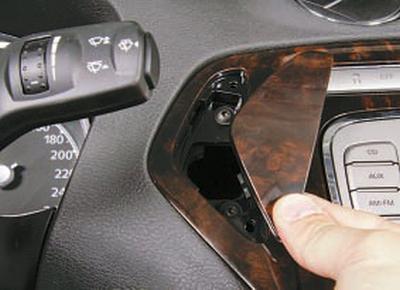

5….и снимите ее.

6. Аналогично снимите правую заглушку.

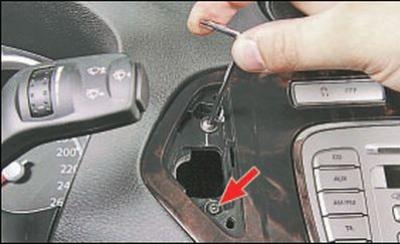

7. Выверните слева и справа по два винта верхнего крепления облицовки…

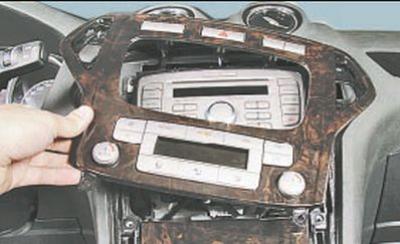

8….и отведите ее от панели приборов.

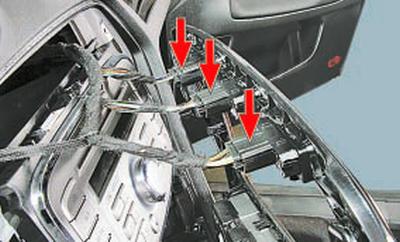

9. Нажав на фиксаторы, отсоедините три колодки жгутов проводов от выключателей.



10. Для снятия любого из выключателей отожмите отвёрткой два фиксатора с боков выключателя (показаны на фото стрелками) и извлеките выключатель из гнезда облицовки.

ПРИМЕЧАНИЕ: Для наглядности показано на снятой облицовке магнитолы и панели управления системой климат-контроля.

11. Установите детали в порядке, обратном снятию.
