Снятие и установка катушки зажигания двигателя duratec ti-vct объемом 1,6 л
Электрооборудование. Электроприборы. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Электрооборудование > Электроприборы > Снятие и установка катушки зажигания двигателя duratec ti-vct объемом 1,6 л
            0


Вам потребуется ключ TORX Т25.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

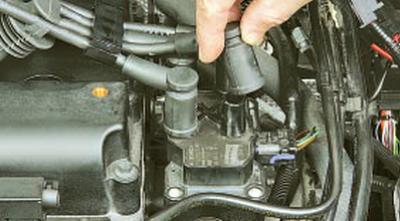

3. Отсоедините высоковольтные провода от выводов катушки зажигания.

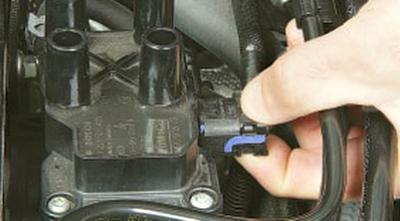

4. Сожмите фиксатор…

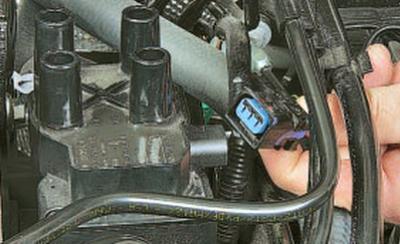

5….и отсоедините от катушки зажигания колодку жгута низковольтных проводов.

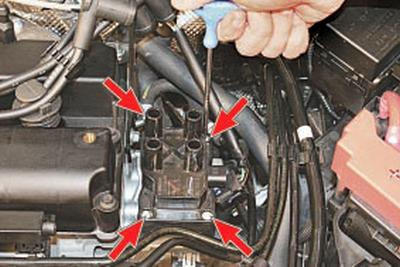

6. Выверните четыре винта крепления катушки зажигания…

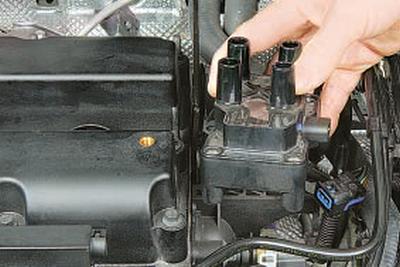

7….и снимите катушку.

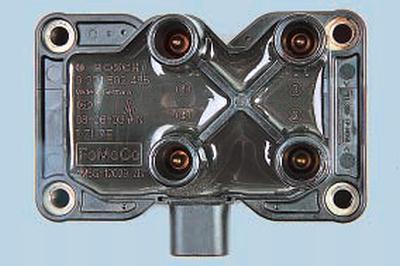

ПРИМЕЧАНИЕ: Обратите внимание на маркировку катушки зажигания. Для замены приобретайте катушку с такой же точно маркировкой.

8. Установите катушку зажигания и все ранее снятые детали в обратном порядке. Для правильного подсоединения высоковольтных проводов к катушке зажигания рядом с выводами на корпусе катушки вы найдете номера соответствующих цилиндров двигателя.

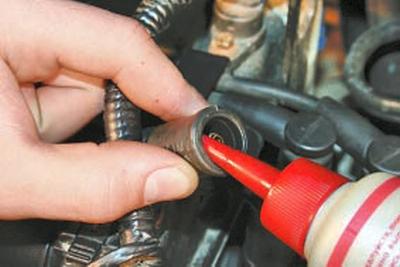

ПРИМЕЧАНИЕ: Перед установкой смажьте наконечники высоковольтных проводов консистентной смазкой, например техническим вазелином.
