Проверка и замена датчика указателя уровня топлива

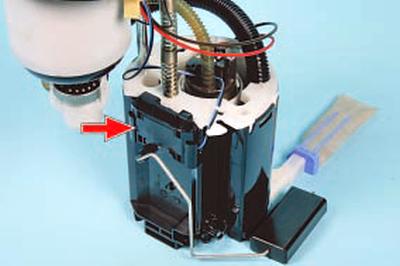

Датчик указателя уровня топлива установлен на топливном модуле.

Для проверки датчика вам потребуется автотестер.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите топливный модуль (см. Снятие, ремонт и установка топливного модуля).

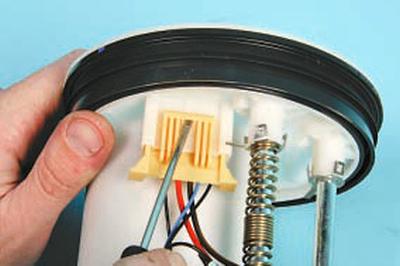

3. Подденьте колодку жгута проводов топливного модуля…

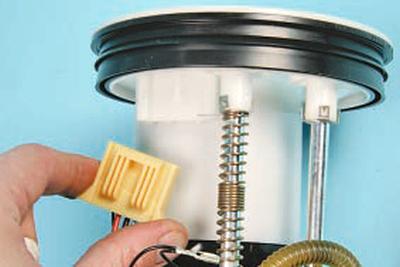

4….и отсоедините ее от выводов корпуса модуля.

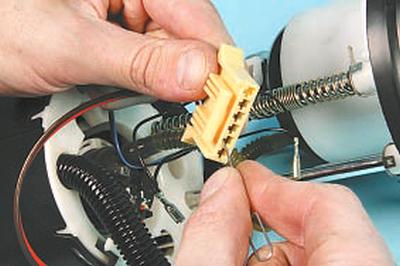

5. Подденьте фиксаторы клемм проводов датчика уровня топлива и извлеките их из колодки.

ПРИМЕЧАНИЕ: Для облегчения последующей установки запишите расположение и цвета отсоединяемых проводов.

6. Извлеките провода датчика уровня топлива из фиксатора на корпусе модуля…

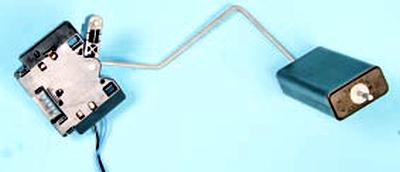

7….отожмите фиксатор и снимите датчик уровня топлива с корпуса модуля.


8. Для проверки датчика указателя уровня топлива подсоедините тестер в режиме омметра к выводам датчика.

9. Измерьте сопротивление датчика при нижнем положении рычага с поплавком. Сопротивление должно составлять 200–206 Ом.

10. Поднимите рычаг с поплавком в крайнее положение – сопротивление должно снизиться до 7,7–9,3 Ом. Если сопротивление датчика не попадает в приведенный интервал значений, датчик неисправен и его необходимо заменить.



11. Установите детали в порядке, обратном снятию.
