Замена рулевого механизма
Шасси. Рулевое управление. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Шасси > Рулевое управление > Замена рулевого механизма
            0


Рулевой механизм снимают для ремонта или замены. Однако учитывайте, что рулевой механизм – это важнейший элемент обеспечения безопасности движения. Низкокачественный ремонт механизма может привести к тяжелым последствиям, поэтому при необходимости ремонтируйте его только в специализированной мастерской или заменяйте новым.

Вам потребуются: ключи «на 10», торцовая головка «на 15», ключ «на 13» для гаек крепления трубопроводов.

1. Снимите подрамник передней подвески в сборе с рулевым механизмом, штангой стабилизатора и рычагами (см. Снятие и установка подрамника передней подвески).

2. Снимите штангу стабилизатора (см. Замена деталей стабилизатора поперечной устойчивости передней подвески).

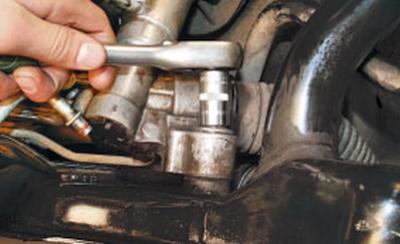

3. Выверните два болта крепления рулевого механизма к подрамнику передней подвески…

ПРИМЕЧАНИЕ: Показано выворачивание левого болта крепления, правый болт расположен симметрично.

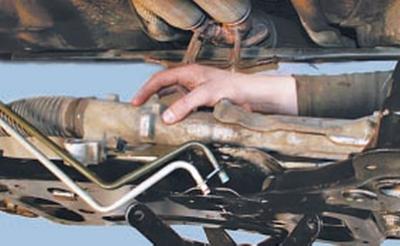

4….и снимите рулевой механизм.

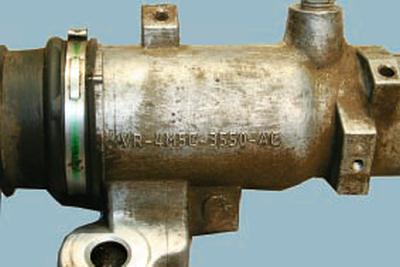

ПРИМЕЧАНИЕ: Обратите внимание на маркировку, нанесенную на картер рулевого механизма. Для замены приобретайте рулевой механизм с такой же маркировкой.

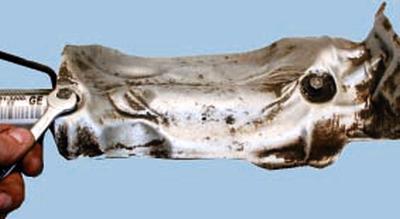

5. Выверните два болта…

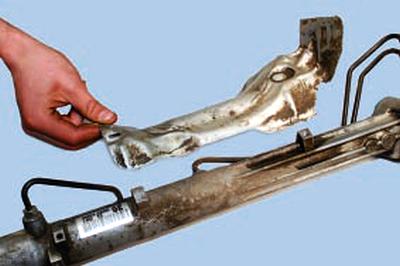

6….и снимите термоэкран.

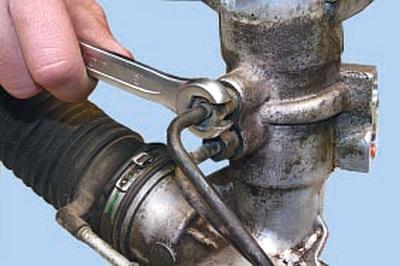

7. В случае необходимости замены трубопроводов рулевого механизма отверните гайки их крепления к распределителю…



8….и картеру механизма, затем снимите трубопроводы.

ПРИМЕЧАНИЕ: Процесс замены защитных чехлов рулевых тяг описан в подразделе Замена рулевой тяги.

9. Установите детали в порядке, обратном снятию. При установке рулевого механизма обратите внимание на то, чтобы рейка находилась в среднем (нейтральном) положении, а положение рулевого колеса соответствовало прямолинейному движению.

10. Проверьте и при необходимости отрегулируйте углы установки передних колес (см. Проверка и регулировка углов установки колес).
