Рулевое управление
Шасси. Рулевое управление. Форд Мондео 4

            0



Рис. 8.1. Рулевое управление: 1 – наконечник правой рулевой тяги; 2 – правая рулевая тяга; 3, 11 – защитные чехлы; 4 – термоэкран; 5 – промежуточный вал; 6 – рулевая колонка; 7 – рычаг блокировки положения рулевой колонки; 8 – вал рулевой колонки; 9 – уплотнительный чехол; 10 – рулевой механизм; 12 – наконечник левой рулевой тяги; 13 – левая рулевая тяга.

На автомобили Ford Mondeo устанавливают рулевое управление (рис. 8.1) с рулевым механизмом типа шестерня – рейка, оснащенным гидравлическим усилителем и травмобезопасной рулевой колонкой, регулируемой по углу наклона и вылету. Рулевой привод состоит из двух рулевых тяг, соединенных шаровыми шарнирами с рычагами поворотных кулаков передней подвески.

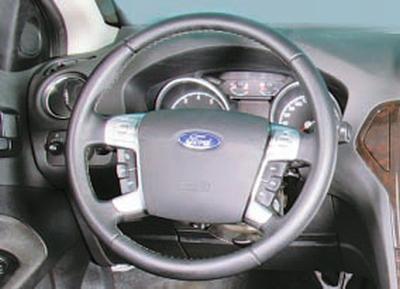

Рулевое колесо c подушкой безопасности водителя, в центральной накладке рулевого колеса установлен выключатель звукового сигнала. Ступица рулевого колеса прикреплена болтом к валу рулевой колонки.

Рулевой механизм 10 установлен в подкапотном пространстве и закреплен болтами на подрамнике передней подвески.

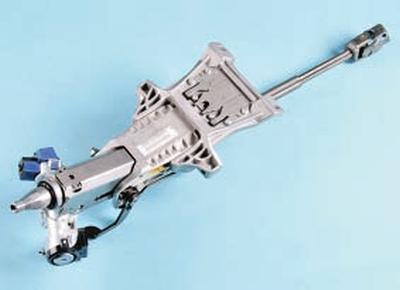

Рулевая колонка 6 травмобезопасная, с механизмом регулировки положения рулевого колеса, оборудована энергопоглощающими устройствами, повышающими пассивную безопасность, и противоугонным устройством в замке зажигания, блокирующим от поворота вал рулевого колеса. На рулевой колонке также размещены органы управления светом фар, указателем поворота, омывателем и очистителем ветрового стекла.


Рис. 8.2. Система гидроусилителя рулевого управления: 1 – сливная магистраль; 2 – бачок системы гидроусилителя рулевого управления с рабочей жидкостью; 3 – подающая магистраль; 4 – шкив насоса гидроусилителя рулевого управления; 5 – напорная магистраль; 6 – рулевой механизм; 7 – соединительные трубки на рулевом механизме; 8 – насос гидроусилителя рулевого управления; 9 – реле давления в системе гидроусилителя рулевого управления.

На рис. 8.2 показано устройство системы гидроусилителя рулевого управления автомобиля с двигателем Duratec-HE рабочим объемом 2,0 л. Системы автомобилей с остальными двигателями практически аналогичны, разница только во взаимном расположении деталей на автомобиле.

Давление рабочей жидкости в гидроусилителе создается механическим насосом 8 лопастного типа, который установлен на двигателе и через шкив 4 приводится общим с генератором поликлиновым ремнем. Установленный в насосе перепускной клапан поддерживает требуемое давление рабочей жидкости в гидроусилителе рулевого управления в зависимости от частоты вращения коленчатого вала двигателя.

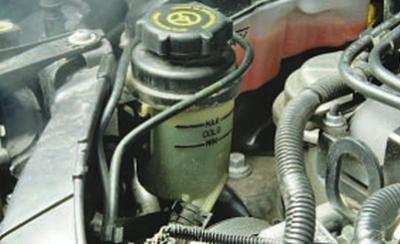

Бачок гидроусилителя рулевого управления 2 установлен в подкапотном пространстве на кронштейне, прикрепленном справа к рамке радиатора, и соединен шлангом 3 с насосом 8 гидроусилителя рулевого управления и с магистралью 1 возврата рабочей жидкости. При отказе рулевого усилителя возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.

Рулевые тяги 2 и 13 (см. рис. 8.1) прикреплены к рейке рулевого механизма 6 шаровыми шарнирами. Наконечники 1 и 12 рулевых тяг с помощью шаровых шарниров прикреплены к поворотным кулакам передней подвески. От проворачивания на рулевых тягах наконечники зафиксированы контргайками. Вращением рулевой тяги в шаровом шарнире относительно наконечника регулируют схождение передних колес.
