Передний трос привода стояночного тормоза заменяйте при его чрезмерном вытягивании (невозможности регулировки стояночного тормоза) и механических повреждениях жил троса.

Вам потребуются: ключи «на 13», «на 17», отвёртка с плоским лезвием.

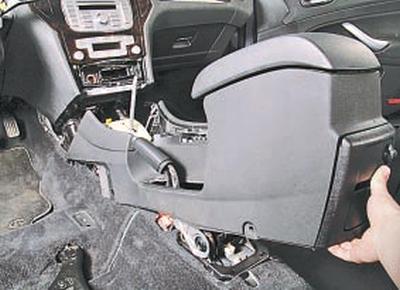

1. В салоне автомобиля снимите облицовку тоннеля пола (см. Снятие и установка облицовки тоннеля пола).

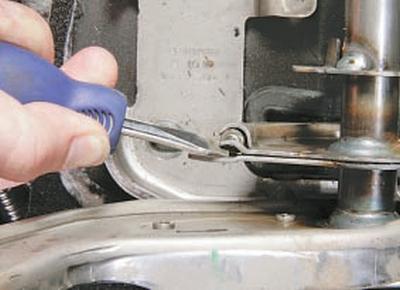

2. Поддев отвёрткой упорный усик на поводке рычага привода стояночного тормоза…

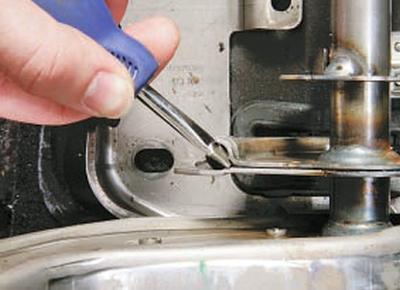

3….разогните усик…

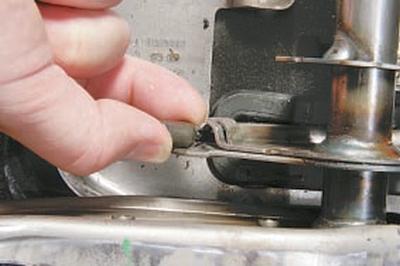

4….и извлеките наконечник переднего троса из паза поводка.

5. Установите автомобиль на подъемник или смотровую канаву.

6. Отсоедините впускную трубу дополнительного глушителя от приемной трубы (см. Снятие и установка основных и дополнительного глушителей), снимите с кронштейнов глушителя подушки его подвески и опустите глушитель вниз, оперев промежуточную трубу на поперечину задней подвески.

7. Снимите термоэкран дополнительного глушителя (см. Снятие и установка термоэкранов).

8. Полностью отверните регулировочную гайку 3 (см. рис. 9.6) от резьбового наконечника переднего троса 4 привода и затем отверните от наконечника контргайку.

9. Снимите уравнитель 2 с наконечника переднего троса вместе с задними тросами 1 и 5 привода.


10. Снимите передний трос привода стояночного тормоза, вытягивая его вниз, через уплотнитель отверстия в основании кузова.

11. Установите передний трос привода стояночного тормоза и все снятые детали в порядке, обратном снятию.

12. Отрегулируйте привод стояночного тормоза (см. Регулировка привода стояночного тормоза).
Рис. 9.6. Регулировочный узел привода стояночного тормоза: 1, 5 – задние тросы привода стояночного тормоза; 2 – уравнитель; 3 – регулировочная гайка; 4 – передний трос привода стояночного тормоза
