Замена главного тормозного цилиндра
Шасси. Тормозная система. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Шасси > Тормозная система > Замена главного тормозного цилиндра
            0

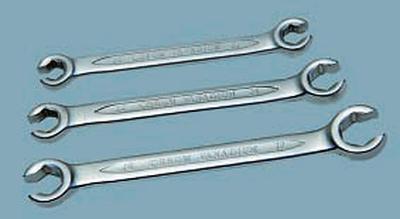

Вам потребуются: ключи TORX T25, «на 15» или специальный ключ для тормозных трубопроводов «на 15», «на 17».



ПРИМЕЧАНИЕ: Гайки крепления тормозных трубопроводов обычно очень сильно затянуты, при попытке отвернуть их обычным ключом грани гаек сминаются. Поэтому рекомендуем пользоваться специальными ключами для тормозных трубопроводов.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

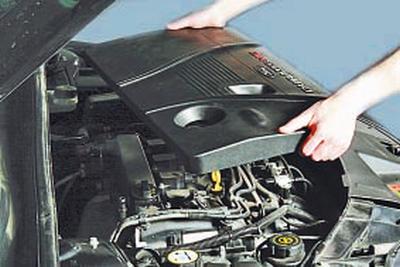

2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

3. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и глушителя шума впуска).



4. Снимите пробку бачка и откачайте тормозную жидкость из бачка, например, большим медицинским шприцем.

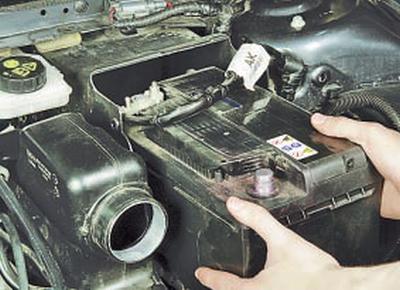

5. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи)…

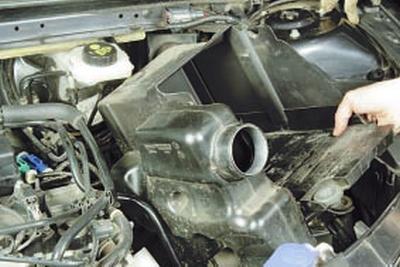

6….и полку ее крепления вместе с глушителем шума впуска (см. Снятие и установка полки крепления аккумуляторной батареи).

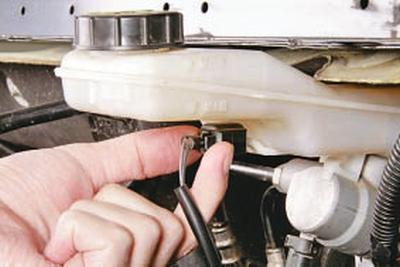

7. Нажмите на фиксатор колодки жгута проводов датчика уровня тормозной жидкости…

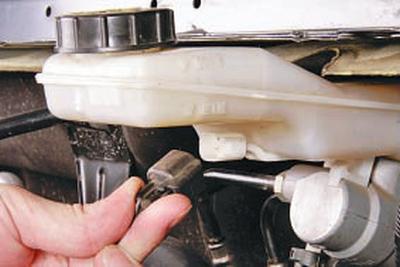

8….и отсоедините колодку от датчика.

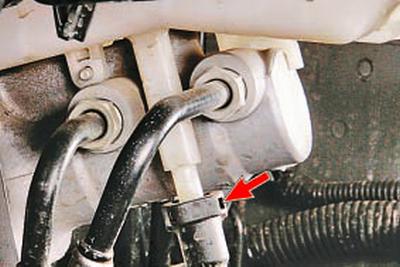

9. На автомобиле с механической коробкой передач сожмите фиксаторы наконечника шланга (показан на фото стрелкой) к главному цилиндру привода выключения сцепления и отсоедините шланг от бачка главного тормозного цилиндра.


ПОЛЕЗНЫЙ СОВЕТ: Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. При этом в шланге останется немного рабочей жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.

Установите на бачок пробку, чтобы исключить попадание в него грязи.

ПРИМЕЧАНИЕ: На автомобиле с автоматической коробкой передач на штуцере бачка главного тормозного цилиндра вместо наконечника шланга установлена подпружиненная заглушка. Без необходимости снимать ее не требуется.

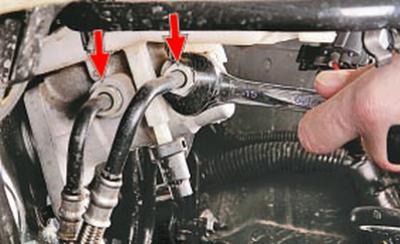

10. Отверните гайки крепления двух трубопроводов к главному тормозному цилиндру и отведите трубопроводы в сторону.

ПОЛЕЗНЫЙ СОВЕТ: Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

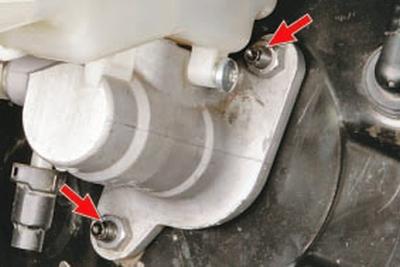

11. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю…

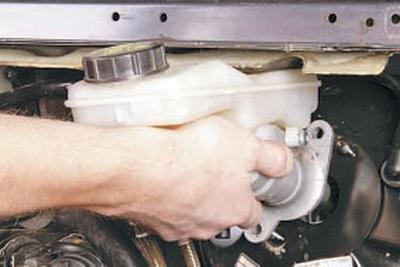

12….и снимите главный тормозной цилиндр в сборе с бачком.

13. Если на новом главном тормозном цилиндре отсутствует бачок или возникла необходимость замены резиновых соединительных втулок бачка, снимите бачок со старого цилиндра (см. Замена бачка главного тормозного цилиндра) и установите его на новый цилиндр.


14. Если в процессе эксплуатации наблюдалась течь тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.

ПРЕДУПРЕЖДЕНИЕ: Повторное использование соединительных втулок не допускается, замените их новыми.

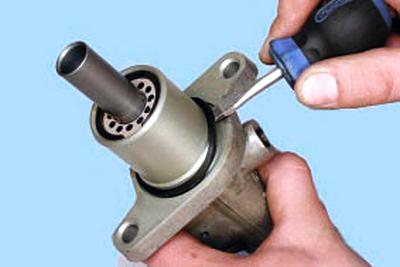

15. Поддев отвёрткой, снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

ПРЕДУПРЕЖДЕНИЕ: Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

16. Установите главный тормозной цилиндр и все снятые детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. Прокачка гидропривода тормозной системы).
