Снятие и установка подушки безопасности водителя
Кузов. Системы безопасности. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Кузов > Системы безопасности > Снятие и установка подушки безопасности водителя
            1


Подушку безопасности водителя приходится снимать при ремонте элементов рулевого управления и электрооборудования автомобиля, поэтому процесс ее снятия и установки описан в данном руководстве. Во избежание получения травм строго придерживайтесь рекомендуемой последовательности работы.

Вам потребуется отвёртка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ: Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.

ПРЕДУПРЕЖДЕНИЕ: Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее 10–15 мин после отсоединения провода от клеммы «минус» аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ: Запрещается разборка модуля подушки безопасности.

ПРЕДУПРЕЖДЕНИЕ: Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

ПРЕДУПРЕЖДЕНИЕ: Не допускается воздействие на модуль подушки безопасности температуры выше 95 °С.

2. Снимите кожух рулевой колонки (см. Снятие и установка кожуха рулевой колонки).

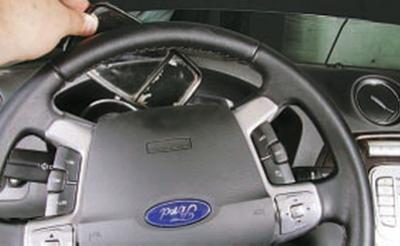

3. Используя зеркало для облегчения работы…

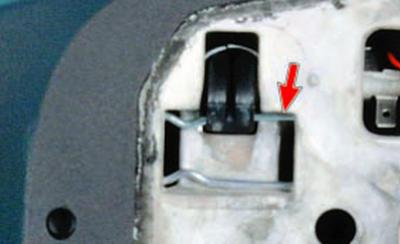

4….последовательно отожмите отвёрткой три пружинные скобы, фиксирующие лапки модуля подушки безопасности (для наглядности показано на снятом рулевом колесе).

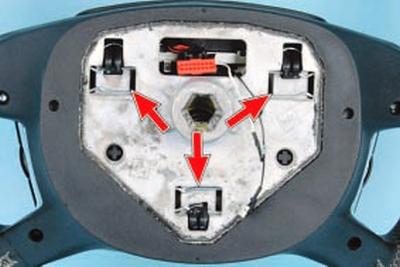

ПРИМЕЧАНИЕ: Так расположены пружинные скобы в ступице рулевого колеса (для наглядности показано на снятом рулевом колесе).

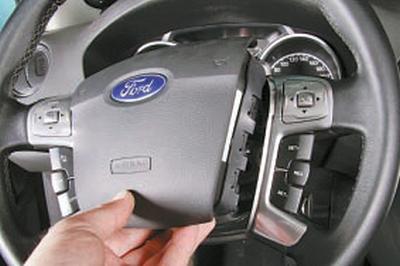

5. Аккуратно приподнимите модуль…

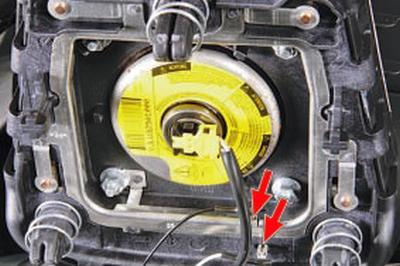

6….отведите его от ступицы рулевого колеса и отсоедините два провода звукового сигнала.

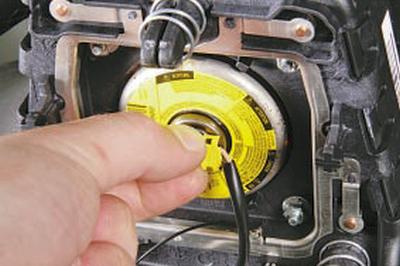

7. Сжав фиксаторы колодки жгута проводов…

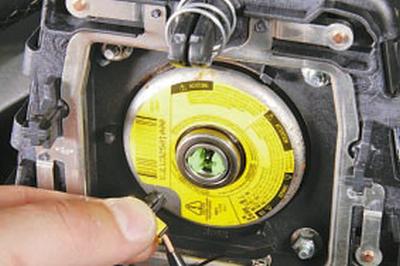

8….отсоедините её от модуля подушки безопасности и снимите модуль подушки безопасности водителя.

9. Установите подушку безопасности водителя в порядке, обратном снятию.
