Снятие и установка электронного блока управления дополнительной системой пассивной безопасности
Кузов. Системы безопасности. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Кузов > Системы безопасности > Снятие и установка электронного блока управления дополнительной системой пассивной безопасности
            0


Вам потребуются: все инструменты, необходимые для снятия облицовки тоннеля поля, а также ключ TORX T30.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовку тоннеля пола (см. Снятие и установка облицовки тоннеля пола).



3. Снимите термозащитную фольгу с поверхности блока.

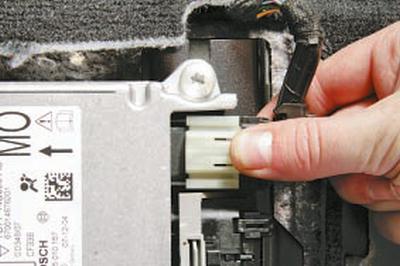

4. Нажав на фиксатор…



5….отсоедините малую колодку жгута проводов от электронного блока.



6. Нажав на фиксатор держателя большой колодки жгута проводов…



7….отстегните держатель…



8….и отсоедините колодку жгута проводов от электронного блока.



9. Выверните три винта крепления электронного блока управления дополнительной системой пассивной безопасности…



10….и снимите его.

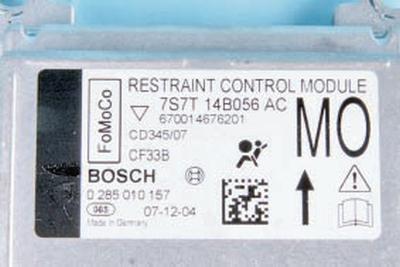

ПРИМЕЧАНИЕ: Обратите внимание на маркировку блока управления, для замены приобретайте блок с такой же маркировкой.

Блок управления может быть установлен на автомобиль только в одном положении, однако для контроля обратите внимание на стрелку на его этикетке – она должна быть направлена вперед по направлению движения автомобиля.

11. Установите электронный блок управления дополнительной системой пассивной безопасности и все снятые детали в порядке, обратном снятию.
