Рис. 11.2. Панель приборов: а – зона установки подушки безопасности переднего пассажира; 1 – блок управления наружным освещением; 2 – комбинация приборов; 3 – магнитола; 4 – выключатели; 5 – панель управления системой климат-контроля; 6 – пепельница; 7 – вещевой ящик.

На автомобиль устанавливают панель приборов (рис. 11.2) разборной конструкции, состоящую из собственно декоративной панели и каркаса.

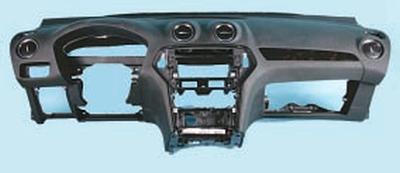

Декоративная панель представляет собой формованную пластмассовую деталь, прикрепленную винтами к каркасу. С помощью съемных элементов к декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления (кондиционирования) и вентиляции; накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов, органов управления; сопла системы отопления и кондиционирования, вещевой ящик.

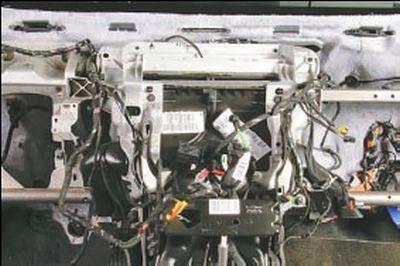

Каркас представляет собой составную конструкцию из деталей, отлитых из алюминиевого сплава, и стальных труб прямоугольного и круглого сечения. Он прикреплен болтами, винтами и гайками к передним стойкам и основанию кузова, входит в силовую структуру кузова. К каркасу панели приборов прикреплены воздуховоды системы отопления (кондиционирования) и вентиляции, рулевая колонка и климатический блок, а также жгуты проводов.

ПРЕДУПРЕЖДЕНИЕ: В зоне а (см. рис. 11.2) панели приборов может быть установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов могут вызвать неожиданное срабатывание подушки, что, в свою очередь, чревато травмами.
