Замена электромагнита муфты компрессора
Кузов. Отопление и вентиляция. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Кузов > Отопление и вентиляция > Замена электромагнита муфты компрессора
            0


Вам потребуются: ключ «на 14», специальные съемники для снятия прижимной пластины и шкива компрессора, тестер.

1. Удалите хладагент из системы кондиционирования (см. Удаление хладагента из системы кондиционирования) и снимите компрессор (см. Снятие и установка компрессора).



2. Снимите шкив привода (см. Замена подшипника шкива привода).



3. Пометьте взаимное положение корпуса магнита и компрессора.

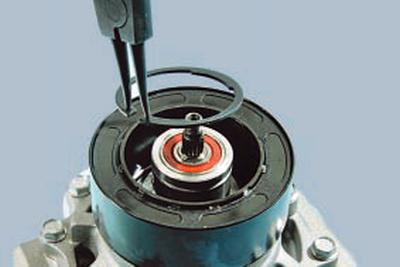

4. Специальным съёмником сожмите и снимите стопорное кольцо корпуса магнита.

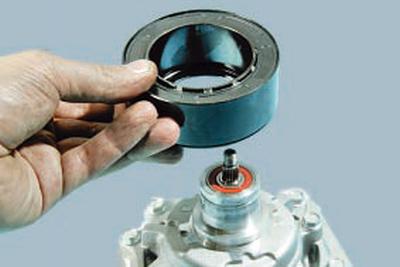

5. Снимите магнит с посадочного пояска передней крышки компрессора.

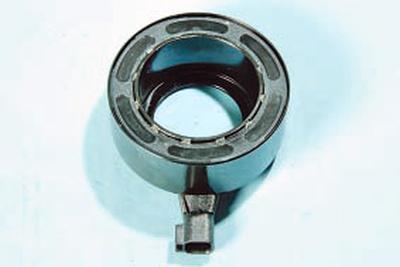

6. Омметром проверьте электрическое сопротивление обмотки катушки электромагнита и отсутствие замыкания на корпус. У исправной катушки сопротивление должна быть в пределах 3,6–3,8 Ом.

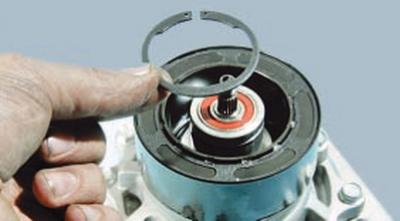

7. Сборку производите в обратной последовательности. Наденьте катушку электромагнита на компрессор и установите стопорное кольцо.

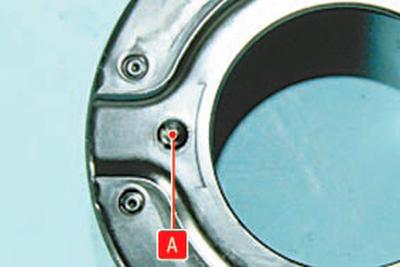

ПРИМЕЧАНИЕ: При установке катушки на компрессор фиксирующий выступ А на задней поверхности корпуса катушки…

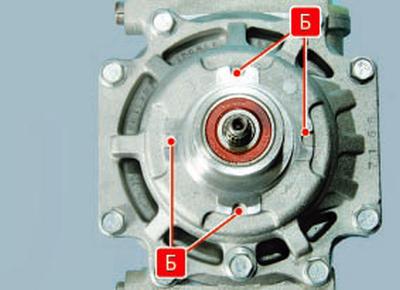

…должен войти в соответствующее отверстие Б на крышке компрессора.

8. Напрессуйте шкив. При напрессовке прилагайте усилие только к внутренней обойме подшипника.


ПРЕДУПРЕЖДЕНИЕ: После запрессовки проверьте вращение шкива. Он должен вращаться равномерно, бесшумно, без заеданий. Не должно быть задевания за корпус электромагнита. Если при проверке обнаружится касание шкива о магнит, его необходимо устранить.

9. Установите компрессор и остальные детали в порядке, обратном снятию.

10. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
