Снятие и установка датчика солнечной освещенности
Кузов. Отопление и вентиляция. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Кузов > Отопление и вентиляция > Снятие и установка датчика солнечной освещенности
            0

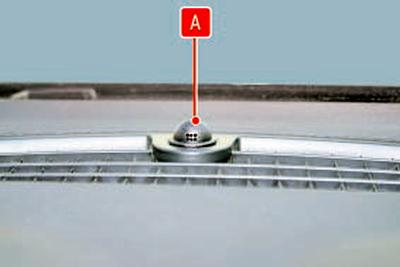

Датчик солнечной освещенности и датчик температуры воздуха в салоне объединены в общий корпус А, расположенный на верхней части панели приборов возле стекла ветрового окна. В зависимости от степени освещенности салона солнечными лучами по сигналам датчика потоки воздуха направляются соответственно в область лица или ног водителя и переднего пассажира. Это обеспечивает наиболее эффективный режим работы системы управления климатом и более комфортное распределение воздушных потоков в салоне.

Для исключения неверных показаний значений температуры из-за влияния нагретых элементов панели датчик температуры снабжен системой принудительного обдува. Система обеспечивает равномерный проток воздуха из передней части салона автомобиля через корпус датчика. Для нормального движения воздуха предохраняйте входное отверстие объединенного корпуса датчиков от попадания каких-либо твердых частиц или жидкости. Особенно это касается случаев химической чистки салона. Во время уборки салона пылесосом категорически запрещается подносить всасывающий наконечник трубы пылесоса к входному отверстию корпуса. При затрудненном прохождении воздуха через отверстие датчика нормальное функционирование системы автоматического управления климатом нарушается.


1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.



2. Подденьте отвёрткой…

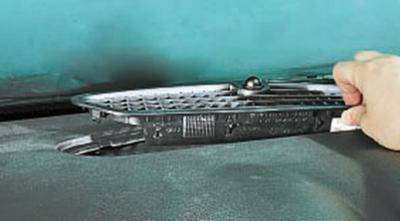

3….и, преодолевая усилие упругих держателей, извлеките из отверстия в панели решетку верхнего дефлектора.

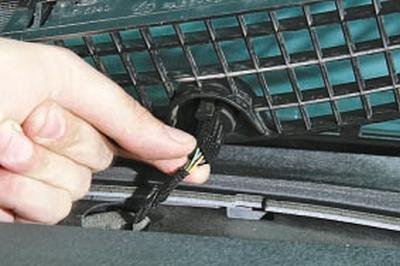

4. Отожмите фиксатор и отсоедините от корпуса датчика колодку жгута проводов.

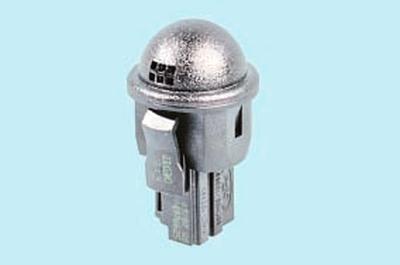

5. Сожмите два фиксатора на корпусе датчика и выньте его из посадочного отверстия в решетке верхнего дефлектора.



6. Установите датчик в порядке, обратном снятию.
