Снятие и установка блока управления системой вентиляции, отопления и кондиционирования
Кузов. Отопление и вентиляция. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Кузов > Отопление и вентиляция > Снятие и установка блока управления системой вентиляции, отопления и кондиционирования
            0


Вам потребуются: отвертки с плоским и крестообразным лезвиями, ключ TORX T20.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

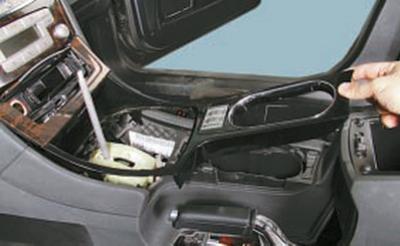

2. Снимите верхнюю накладку облицовки тоннеля пола (см. Снятие и установка облицовки тоннеля пола).

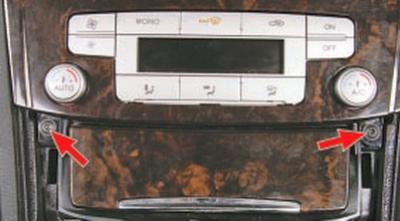

3. Выверните два винта нижнего крепления панели блока.

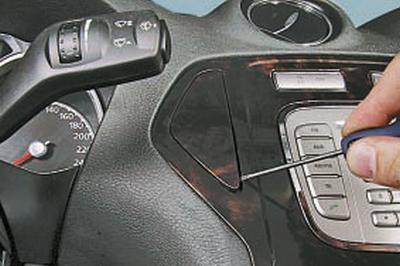

4. Подденьте отвёрткой…

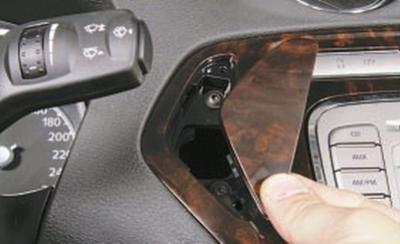

5….и снимите две декоративные заглушки винтов верхнего крепления панели блока.

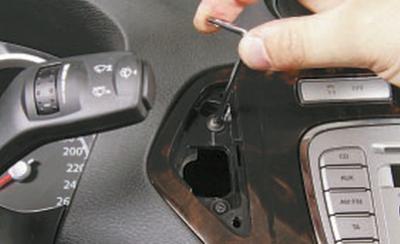

6. Выверните расположенные под декоративными заглушками два винта крепления…

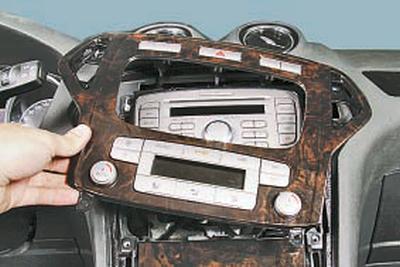

7….и отведите панель блока от консоли.

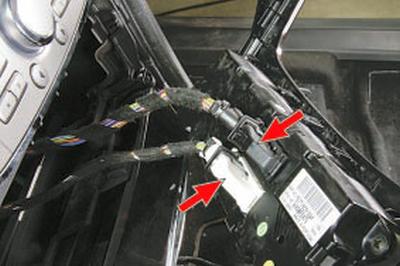

8. Нажимая на фиксаторы, отсоедините колодки жгута проводов от разъемов выключателей…



9….и блока управления системой отопления и кондиционирования.

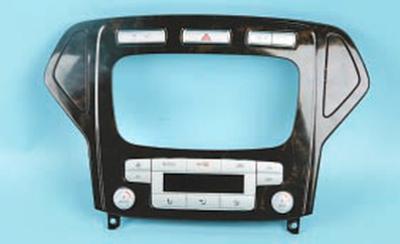

10. Снимите панель блока управления в сборе с декоративной накладкой.

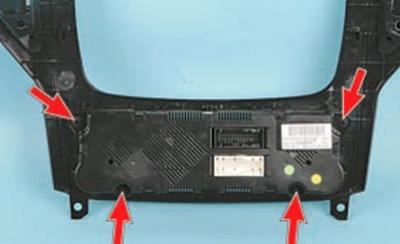

11. Выверните четыре винта крепления блока управления к накладке и снимите блок.

12. Установите блок управления системой отопления, кондиционирования и вентиляции салона в порядке, обратном снятию.
