Снятие и установка брызговиков колес и подкрылков
Кузов. Экстерьер. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Кузов > Экстерьер > Снятие и установка брызговиков колес и подкрылков
            0


В арках передних и задних колес установлены пластмассовые подкрылки, защищающие кузов от абразивного воздействия песка и камней, отбрасываемых колесами. Брызговики, установленные за передними колесами, защищают пороги кузова. Задние брызговики защищают автомобили, двигающиеся следом, от повреждения вылетающими из-под задних колес камнями.

Вам потребуются: ключи TORX T20, «на 10».

ПРИМЕЧАНИЕ: Работа показана для брызговиков и подкрылков с левой стороны автомобиля. Правые брызговики и подкрылки снимают и устанавливают аналогично.

Перед снятием брызговиков и подкрылков предварительно снимите соответствующее колесо.

Для снятия брызговика переднего колеса выполните следующие операции.

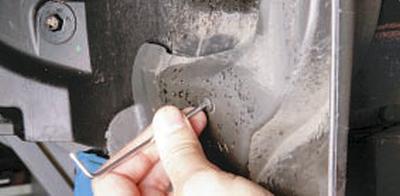

1. Выверните четыре винта крепления брызговика к арке переднего колеса и переднему крылу.





ПРИМЕЧАНИЕ: Так расположены винты крепления переднего брызговика.



2. Снимите брызговик.

3. Установите брызговик переднего колеса в порядке, обратном снятию.

Для снятия переднего подкрылка выполните следующие операции.

1. Снимите брызговик переднего колеса (см. выше в данном подразделе).

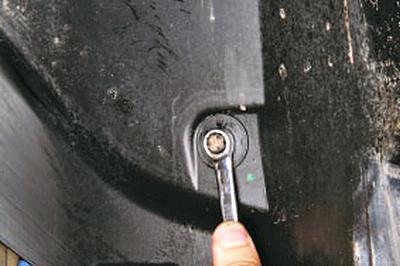

2. Отверните пластмассовую гайку заднего нижнего крепления подкрылка…

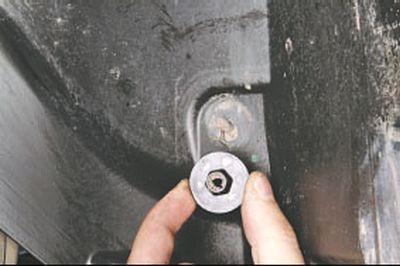

3….и снимите ее.



4. Отверните остальные три гайки и один винт крепления подкрылка к арке переднего колеса.



5. Снимите передний подкрылок.

6. Установите передний подкрылок в порядке, обратном снятию.

Для снятия брызговика заднего колеса выполните следующие операции.

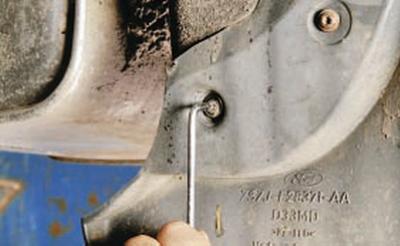

1. Выверните два винта крепления заднего брызговика к арке колеса.

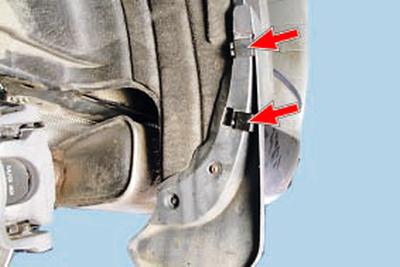

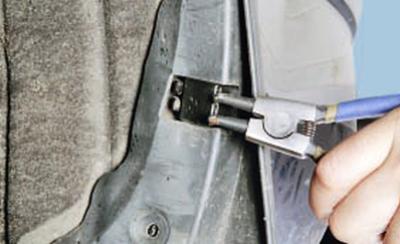

2. Разожмите фиксатор нижнего держателя брызговика и подкрылка…



3….и сдвиньте его наружу. Аналогично сдвиньте верхний держатель брызговика.

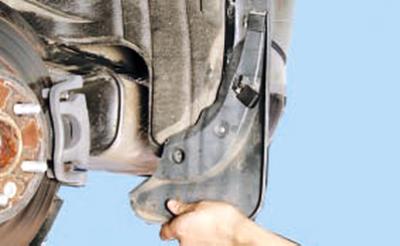

4. Снимите брызговик.

5. Установите брызговик заднего колеса в порядке, обратном снятию.

Для снятия заднего подкрылка выполните следующие операции.

1. Снимите брызговик заднего колеса (см. выше в данном подразделе).

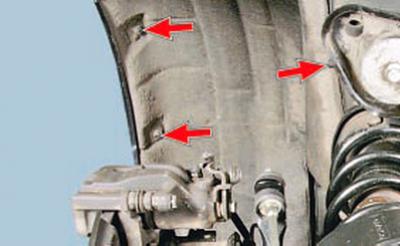

2. Отверните пластмассовые гайки верхнего и бокового крепления подкрылка.

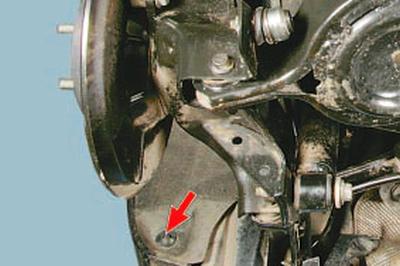

3. Отверните гайку нижнего переднего крепления подкрылка и снимите его со шпилек.

4. Установите задний подкрылок в порядке, обратном снятию.
