В моделях Mondeo с механической коробкой передач при каждой смене передачи двигатель с помощью однодискового сухого сцепления отделяется от коробки передач – за десятки лет многократно апробированное решение. Для тех кто работает самостоятельно, однодисковое сухое сцепление обладает, разумеется, тем недостатком, что изношенные детали, такие как ведомый диск или подшипник выключения сцепления, в случае ремонта не находятся «на виду». В Mondeo для этого необходимо отделить коробку передач от двигателя и демонтировать: работа, которая требует серьезных познаний и специальных инструментов. Наш совет: передайте лучше работу по замене сцепления специальной мастерской.
Командная работа

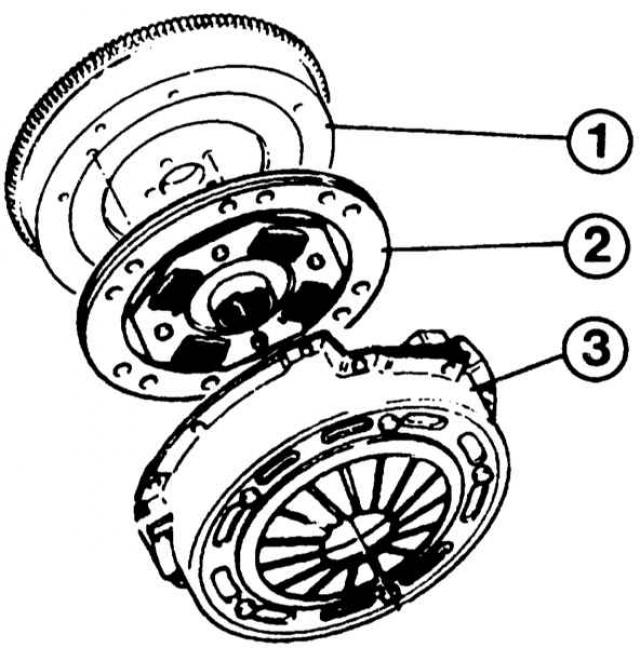

сцепление состоит из маховика 1, диска сцепления (ведомого диска) 2 и нажимного диска сцепления (автоматический привод сцепления) 3. Во всех Mondeo с механической коробкой передач нажимной диск сцепления имеет мембранную пружину. |
Сцепление в деталях
Маховик двигателя: вращается вместе с коленчатым валом и прочно соединен с ним.
Диск сцепления (ведомый диск): располагается на входном вале коробки передач и вращается вместе с ним, может продольно перемещаться. На обеих сторонах «стального диска» приклепаны фрикционные прокладки. Внешний диаметр диска сцепления в Mondeo, в зависимости от используемого двигателя, различен: 1,8 л/2,0 л Duratec-HE = 228 мм; 2,5 л Duratec-VE/DuraTorg-DI = 240 мм.
Нажимной диск сцепления (гидравлический привод сцепления): прочно свинчен с маховиком двигателя. Прижимает плавающий диск сцепления с помощью тарельчатой пружины к маховику.
Подшипник выключения сцепления: (во всех моделях Mondeo встроен непосредственно в исполнительный цилиндр сцепления). Располагается аксиально и перемещается на вале выключения. Передает созданное педалью сцепления прижимное усилие на тарельчатую пружину нажимного диска сцепления. Нажимной диск сцепления благодаря этому освобождается – ведомый диск теряет прижимное усилие на маховик двигателя.
Регулировочный автомат: во всех моделях Mondeo гидравлически работающее сцепление автоматически регулирует предписанный зазор педали сцепления. Поэтому в обременительных регулировочных работах нет необходимости. Как только сцепление в вашем Mondeo проскальзывает, исходите из того, что предстоит замена или, возможно, зажат «только» первичный клапан давления.

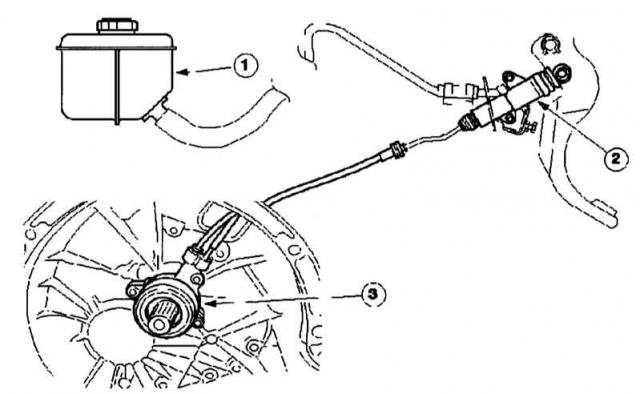

Замкнутая гидравлическая система: работа сцепления в Mondeo
|
ТЕХНИЧЕСКИЙ СЛОВАРЬ |
Как функционирует сцепление?
Зазор сцепления: при ненагруженной педали сцепления дистанцию от нажимного диска сцепления выдерживает подшипник выключения сцепления. Аналогично износу диска сцепления зазор сцепления, с увеличением пробега, становится всегда меньше: тарельчатая пружина нажимного диска сближается с подшипником выключения сцепления. Как только подшипник будет «без зазора» прилегать к тарельчатой пружине, нажимной диск освобождается. Прижимное усилие ведомого диска к прилегающим поверхностям маховика и нажимного диска вследствие этого автоматически понижается. Если зазор больше нельзя корректировать, то сцепление больше не может передавать крутящий момент двигателя без проскальзывания в коробку передач – маховик двигателя не касается ведомого диска.
Разъединение: Если нажать на педаль сцепления, то тем самым с помощью подшипника выключения сцепления ослабляется упругость нажимного диска. Он освобождается и – при полном отжатии сцепления – удаляется: ведомый диск свободно вращается между нажимным диском и маховиком.
Включение сцепления: при включении сцепления в управлении сцеплением практически протекает «обратное движение» процесса разъединения. Освобожденная тарельчатая пружина нажимного диска постепенно прижимает ведомый диск к маховику. На этом этапе фрикционные прокладки кратковременно скользят по маховику и нажимному диску сцепления. При разъединенной педали сцепления прижимное усилие гидравлического привода в итоге столь велико, отчего маховик даже останавливается и соединение между маховиком и нажимным диском становится реальностью. Теперь мощность двигателя полностью передается в коробку передач. |
|
|
ПРАКТИЧЕСКИЙ СОВЕТ |
«Убийца» сцепления
Сомнительная слава «убийцы» сцепления спешит вперед любого автомобилиста, который совершенно спокойно приводит в ярость свою повозку «завывающим двигателем» и проскальзывающим сцеплением: убийцы сцепления регулярно инсценируют своими «тяжелыми» нажатиями на педаль сцепления «жаркие» драмы между фрикционными прокладками диска сцепления, нажимным диском и маховиком, так как вокруг пробуксовывающего сцепления возникают температуры, которые быстро приканчивают диск сцепления и нажимной диск.
Водитель, который во время движения постоянно «паркует» свою ногу на педали сцепления, тем самым оплачивает свой комфорт в равной мере повышенным износом.
Другая дурная привычка «убийцы» сцепления: вместо того чтобы перейти на холостой ход и поставить ручной тормоз (стояночный тормоз), он держит свой автомобиль на уклонах или перед красным светом светофора на установленной первой передаче, педали сцепления и газа при этом находятся «на весу». За это его «отблагодарит» не только сцепление, но и со временем также подшипник выключения сцепления, а также регулировочный подшипник коленчатого вала.
Если вы не симпатизируете «убийце» сцепления, то перед красным светофором лучше выключайте сцепление и устанавливайте первую передачу только тогда, когда светофор переключается на желтый свет. А во время движения ставьте свою подошву – между переключениями передач – рядом, а не на педали сцепления. |
|
