Демонтаж и монтаж электродвигателя переднего стеклоочистителя

            0




Демонтаж

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Сначала убедитесь в том, что двигатель стеклоочистителя находится в положении покоя. Отожмите затем провод на массу и демонтируйте рычаг стеклоочистителя, как описано выше.

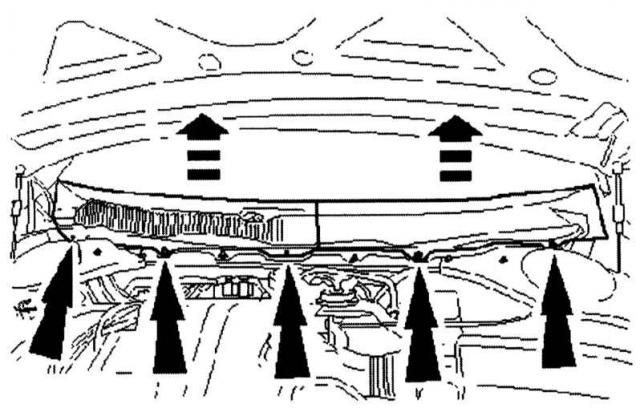

  2. Демонтируйте решетку обтекателя (показано стрелками и...
  3. ... вытащите листы обтекателя из крепежных пазов.
  4. Двигатель стеклоочистителя демонтируется вместе с системой тяг и рычагов. Освободите три крепежных винта (указаны стрелками), снимите кабельный соединитель, отсоедините разъем от двигателя стеклоочистителя и вытащите затем стеклоочиститель вместе с системой тяг из вентиляционной шахты.
  5. Теперь отметьте на монтажной пластине положение поворотного рычага, затем демонтируйте рычаг и отвинтите двигатель от монтажной пластины.


    Демонтаж обтекателя


    Демонтаж стеклоочистителя


    Демонтаж двигателя стеклоочистителя

Монтаж



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Вначале привинтите двигатель стеклоочистителя с моментом затяжки 8 Н·м к монтажной пластине.
  2. Проверьте, чтобы двигатель находился в состоянии парковки и...
  3. ...установите поворотный рычаг согласно выполненной маркировки и прочно завинтите гайку моментом затяжки 26 Н·м.
  4. Завершите монтаж в обратной последовательности действий.
  5. Проверьте функционирование и центрируйте сопла стеклоочистителей по стеклу.
