Электрические схемы регулирования двигателя
Электрооборудование. Принципиальные схемы. Форд Мондео 3

Главная > Mondeo > Мондео 3 > Электрооборудование > Принципиальные схемы > Электрические схемы регулирования двигателя
            0


Регулирование двигателя, 1,8 л и 2,0 л

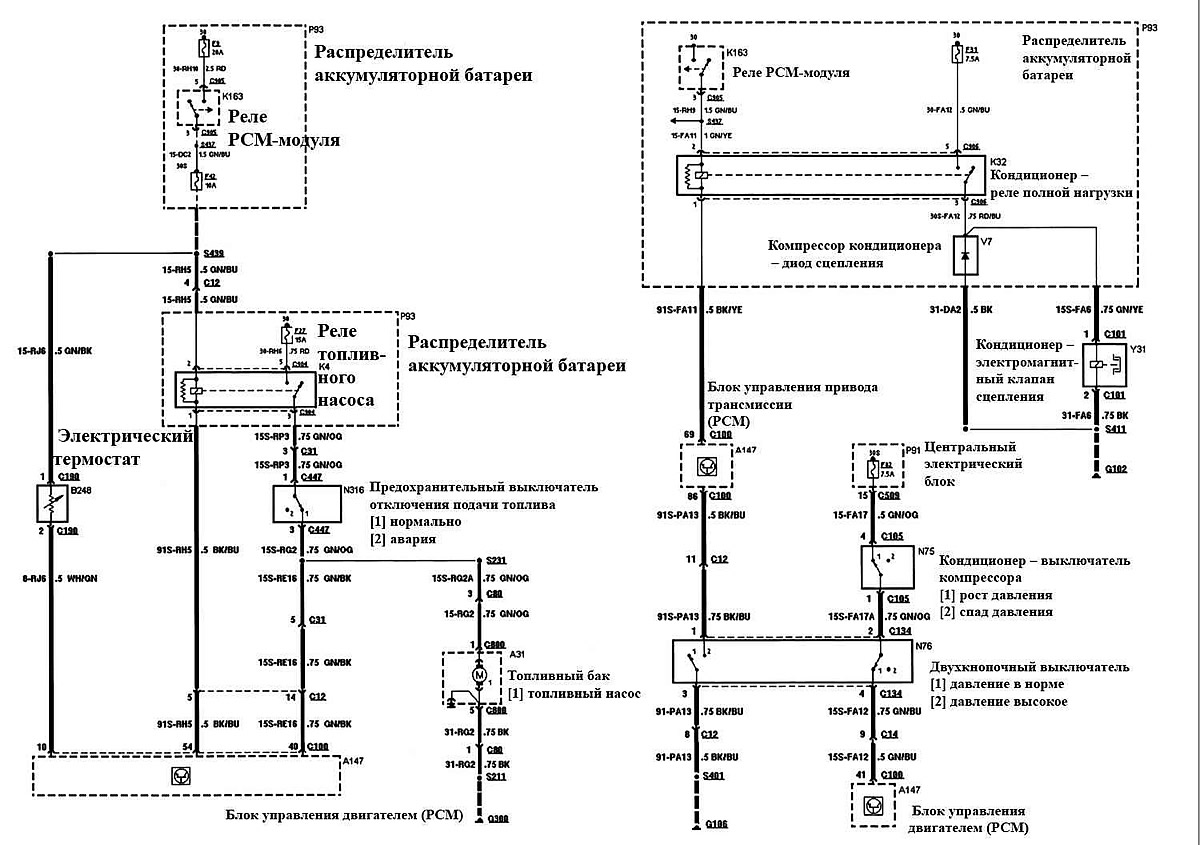

Регулирование двигателя, 1,8 л и 2,0 л (1)
Регулирование двигателя, 1,8 л и 2,0 л (1)

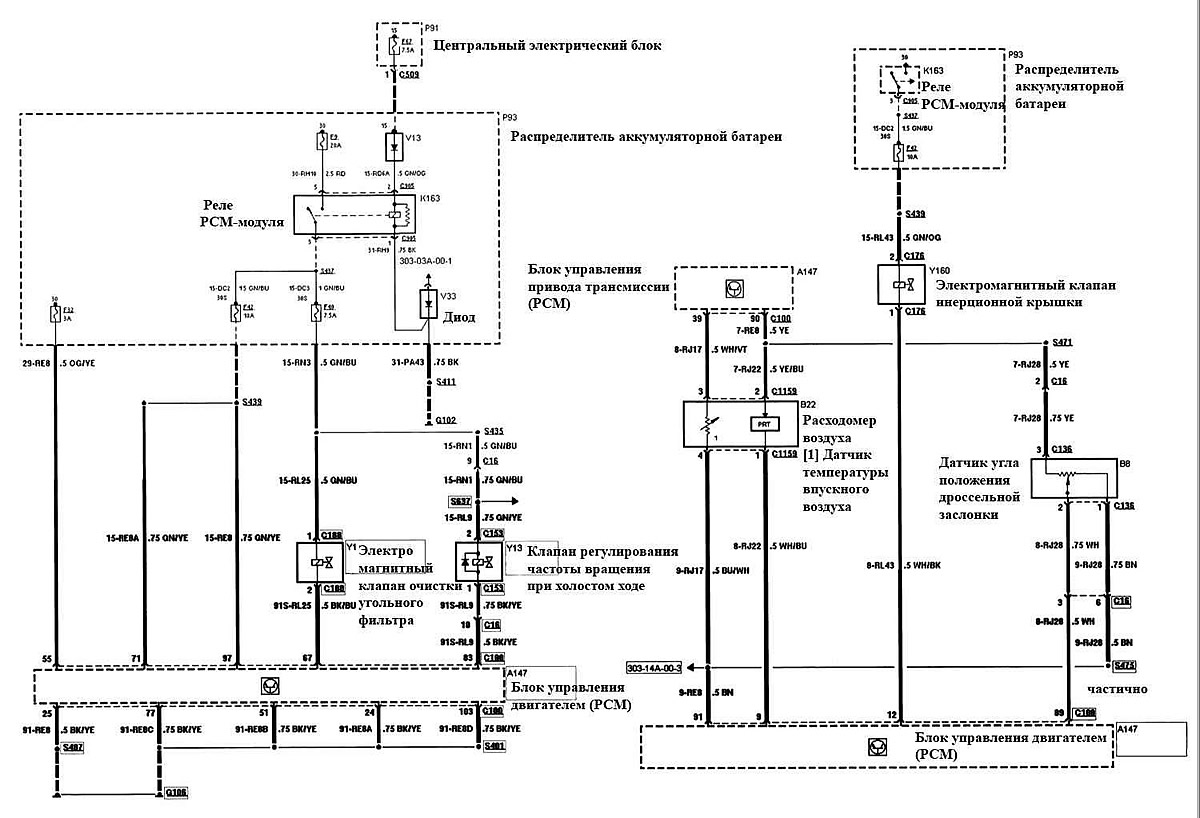

Регулирование двигателя, 1,8 л и 2,0 л (2)
Регулирование двигателя, 1,8 л и 2,0 л (2)

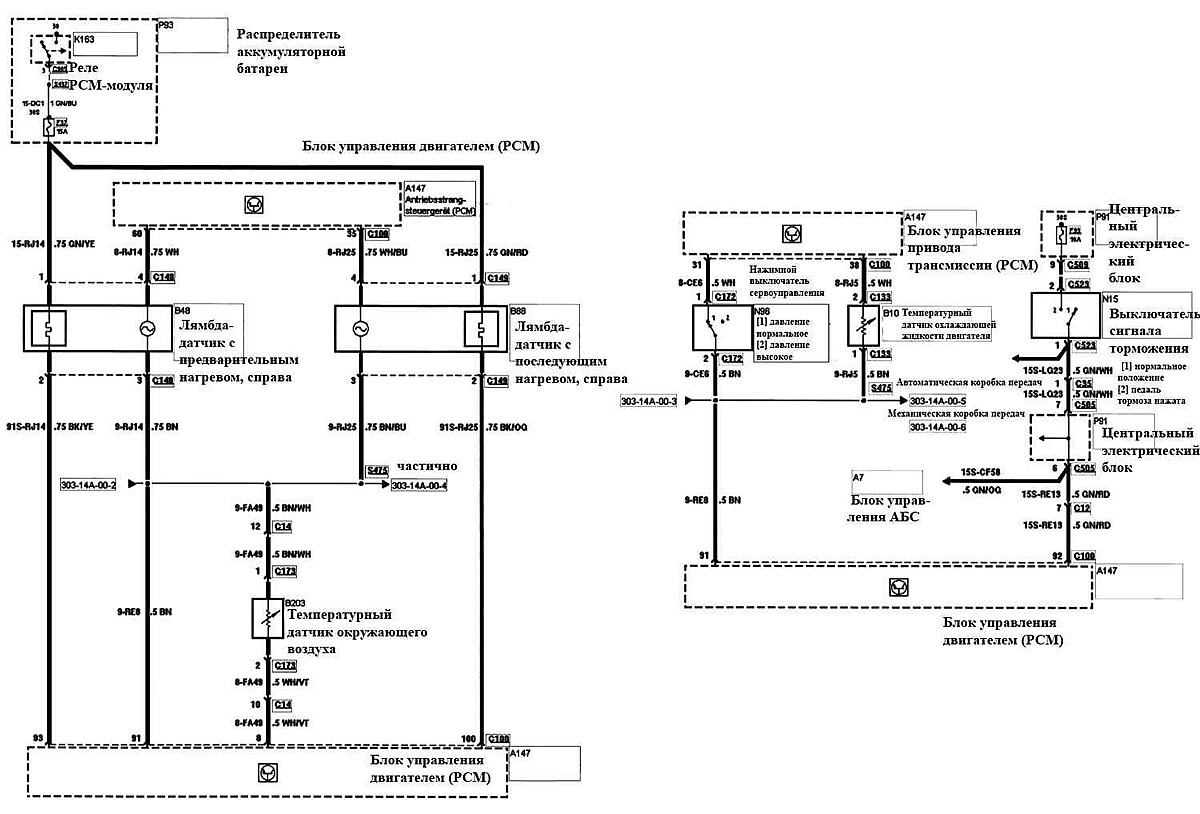

Регулирование двигателя, 1,8 л и 2,0 л (3)
Регулирование двигателя, 1,8 л и 2,0 л (3)



Регулирование двигателя, 2,5 л

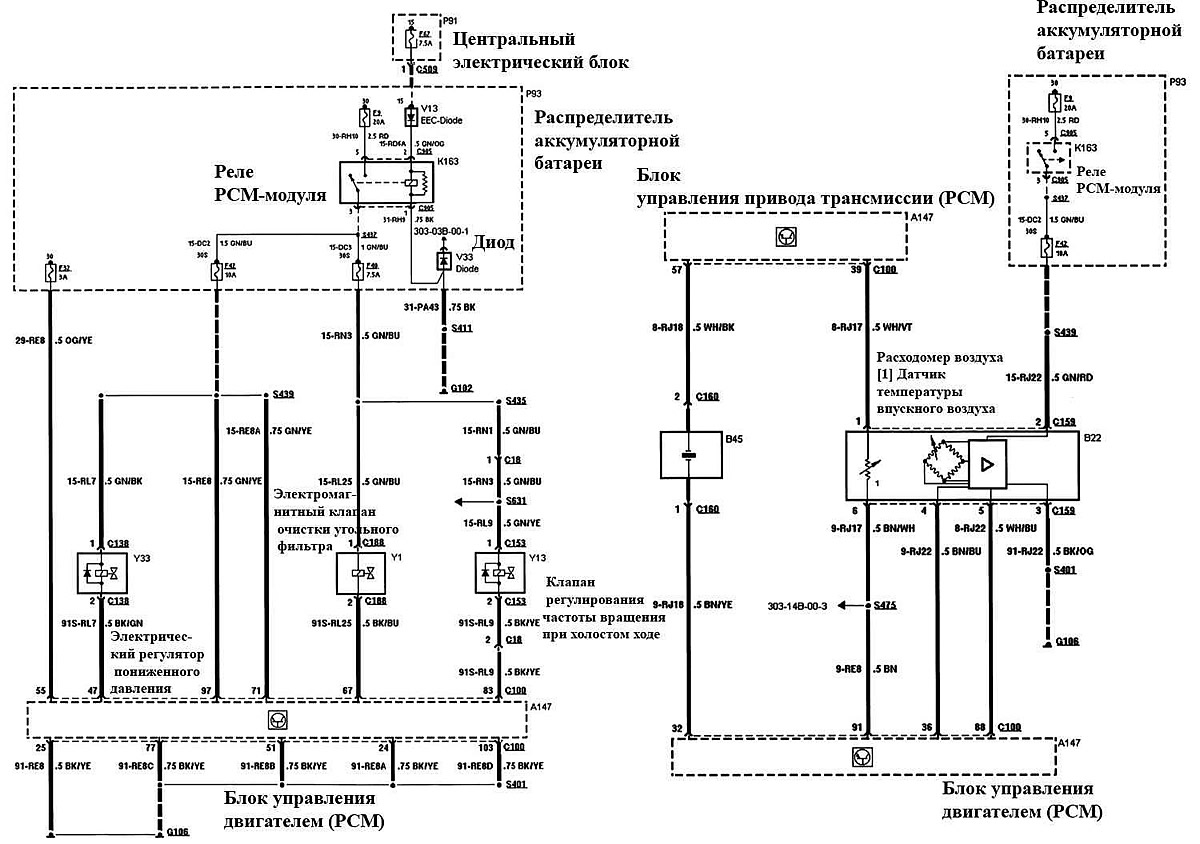

Регулирование двигателя, 2,5 л (1)
Регулирование двигателя, 2,5 л (1)

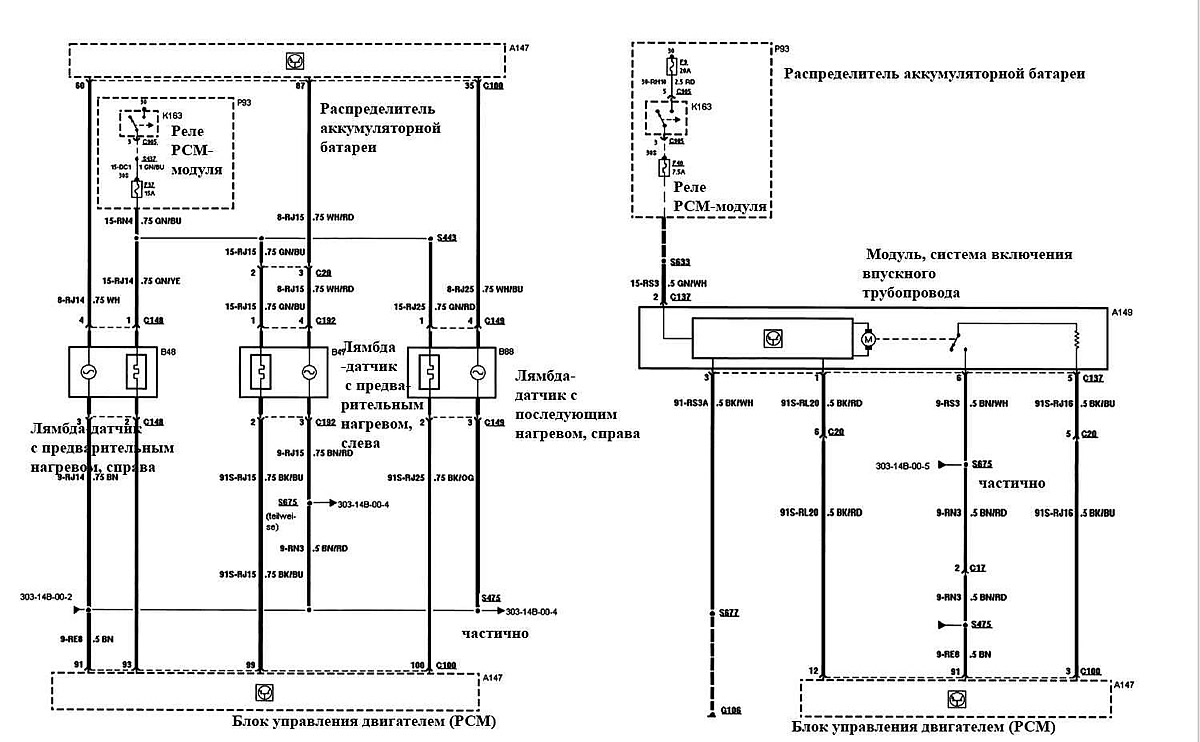

Регулирование двигателя, 2,5 л (2)
Регулирование двигателя, 2,5 л (2)

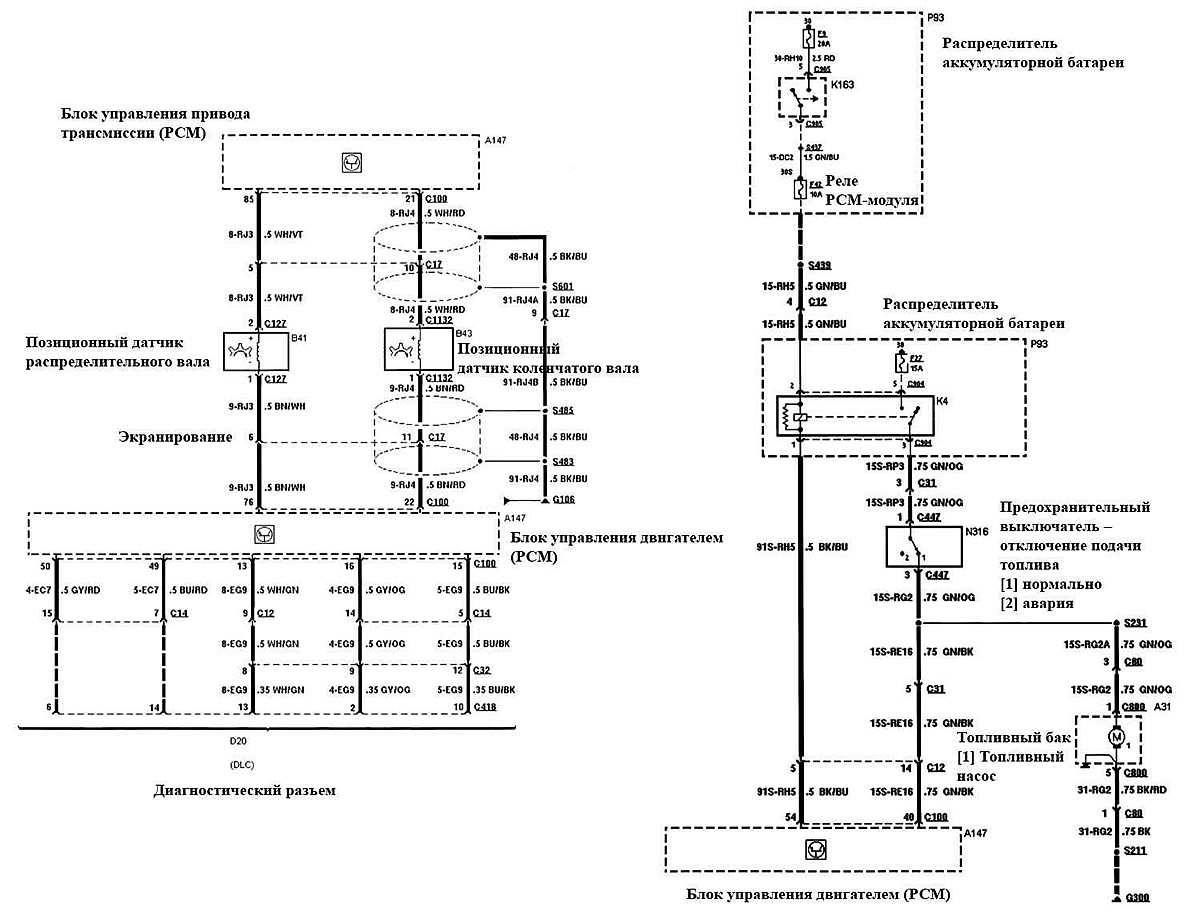

Регулирование двигателя, 2,5 л (3)
Регулирование двигателя, 2,5 л (3)

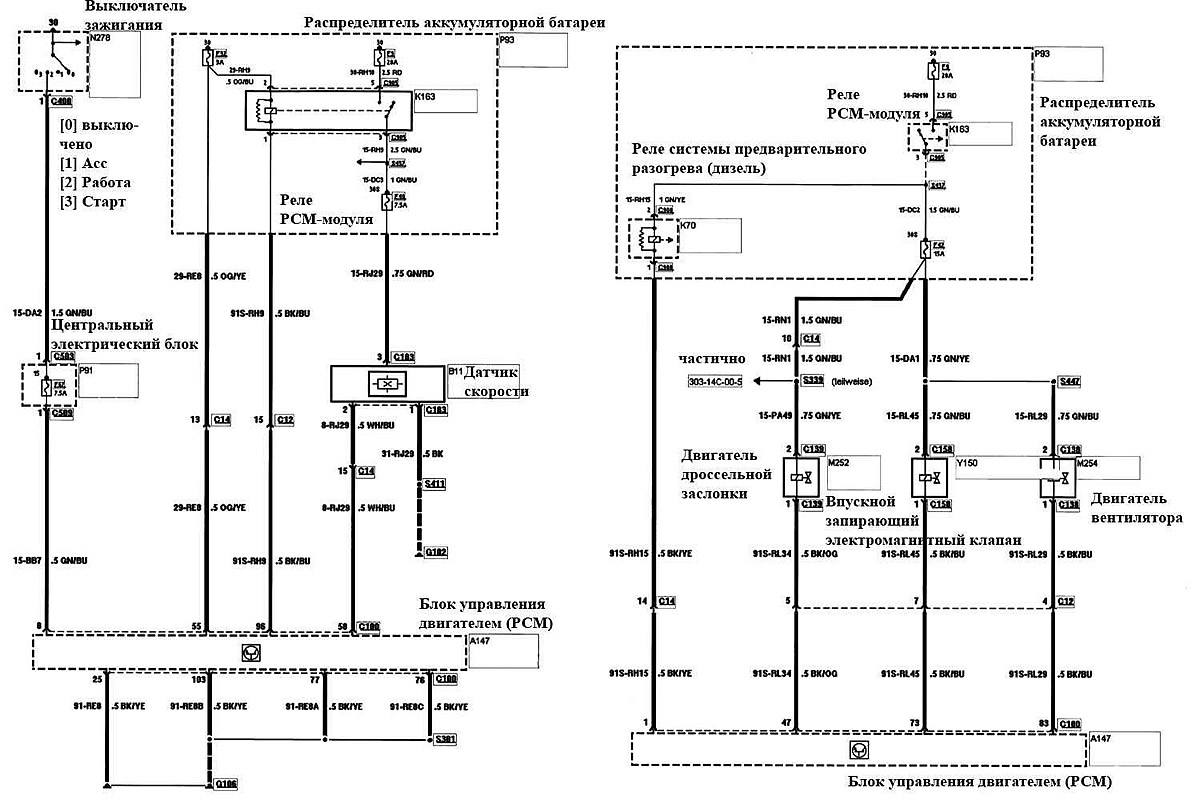

Регулирование двигателя, 2,0 л дизель 90 л.с.


Регулирование двигателя, 2,0 л дизель 90 л.с.
Регулирование двигателя, 2,0 л дизель 90 л.с.



Регулирование двигателя, 2,0 л дизель

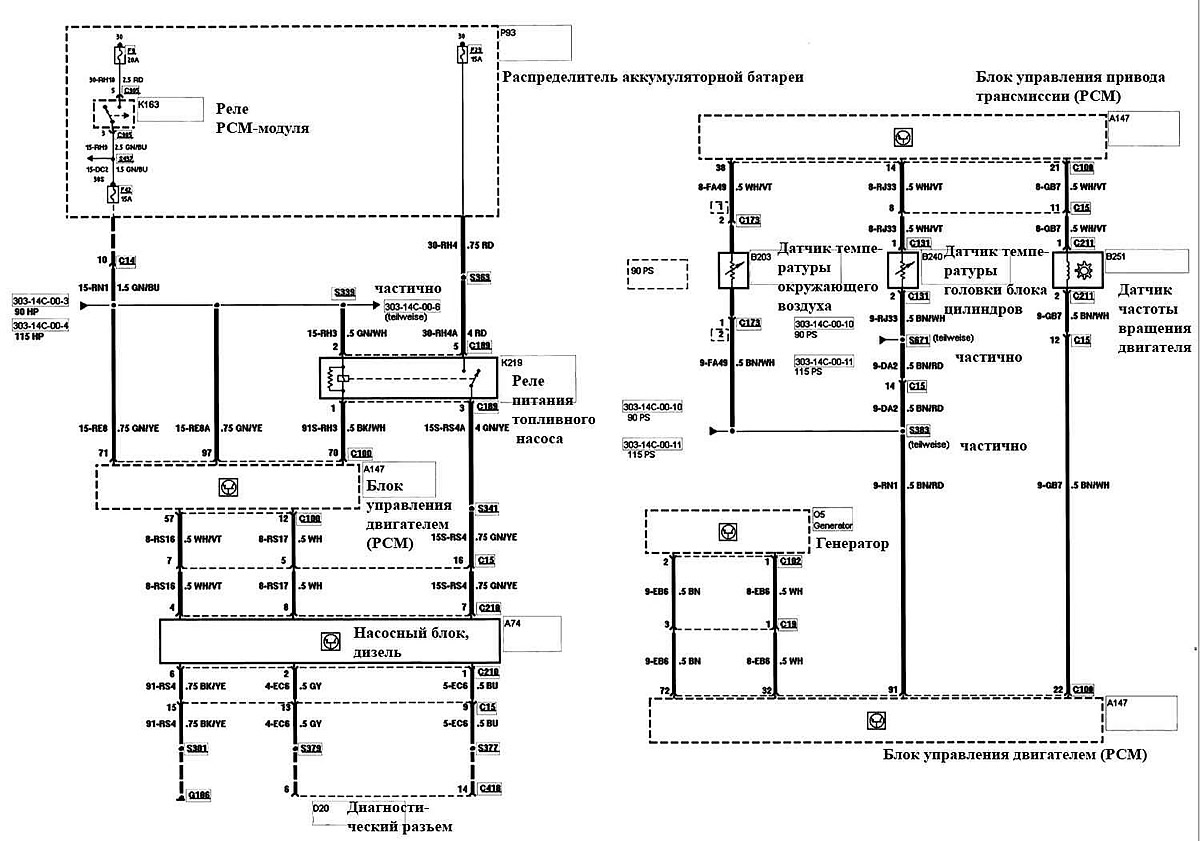

Регулирование двигателя, 2,0 л дизель (1)
Регулирование двигателя, 2,0 л дизель (1)

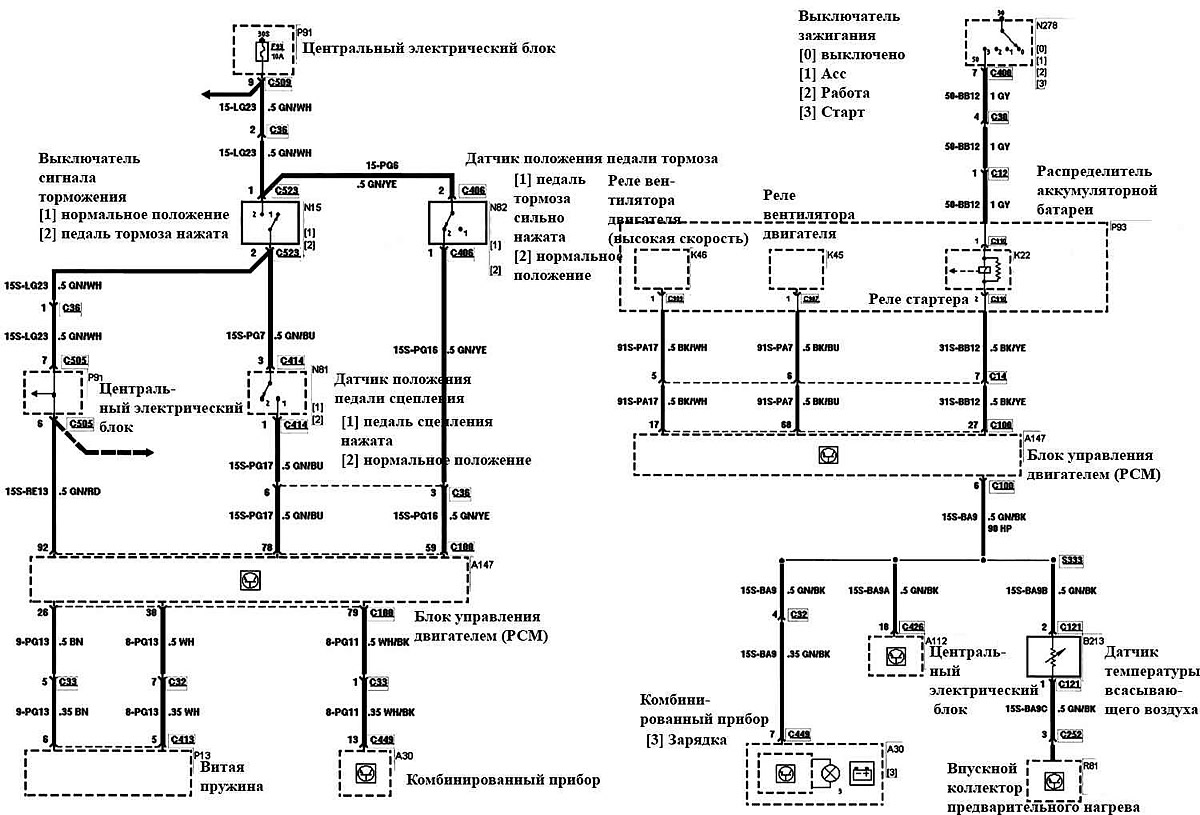

Регулирование двигателя, 2,0 л дизель (2)
Регулирование двигателя, 2,0 л дизель (2)



Регулирование двигателя, 2,0 л дизель 115 л.с.


Регулирование двигателя, 2,0 л дизель 115 л.с.
Регулирование двигателя, 2,0 л дизель 115 л.с.
