Передний мост Mondeo

Принимает на себя большие боковые силы: передний мост Mondeo. 1 — Вспомогательная рама, 2 — Тормоза с компенсатором момента сил инерции, 3 — Амортизационная стойка Макферсона, 4 — Гидравлический реечный рулевой механизм, 5 — Стабилизатор поперечной устойчивости, 6 — L-образный поперечный рычаг подвески.

Независимая подвеска колеса: В соответствии с системой Макферсона (запатентована в 1949 г.). Компактный блок, состоящий из амортизатора, пружины и поворотной ступицы колеса (направляющей).

Амортизационная стойка: Состоит из винтовой пружины и телескопического амортизатора, который работает внутри витков пружины.

Внутренние упоры амортизационной стойки ограничивают величину обратного хода снизу. При жестких упругих деформациях – например, при попадании в выбоину – в действие вступает упорный ограничитель хода. Он предотвращает ситуацию, когда пружина будет блокирована и амортизатор внезапно разрушится.

Выступ амортизационной стойки (в крыле): Охватывает амортизационную стойку. Сверху он выполнен в виде резиновой опоры (защитной опоры), которая, введенная через центрировочное кольцо, опирается сверху и снизу на тарельчатые диски. В резиновую опору ввинчен шток поршня амортизационной стойки.



Поворотная опора: Удерживает нижний конец амортизационной стойки посредством зажимного винта. Посредством шарового шарнира соединен с поперечным рычагом. Цапфа шарового шарнира прочно зажата в поперечном рычаге. Поперечный рычаг входит в несущую балку моста, может в ней перемещаться и принимает на себя возникающие боковые усилия.

Стабилизатор поперечной устойчивости: Расположен на переднем мосте автомобиля и может скручиваться. Снижает боковой наклон кузова при движении на поворотах.

Реечный рулевой механизм: крепится позади двигателя. Двухзвенный вал рулевого управления непосредственно действует на на зубчатую рейку, на концах которой соответственно привинчены левые и правые поперечные рулевые тяги. Повороты рулевого колеса передаются на рычаг поворотного кулака и тем самым на колеса.

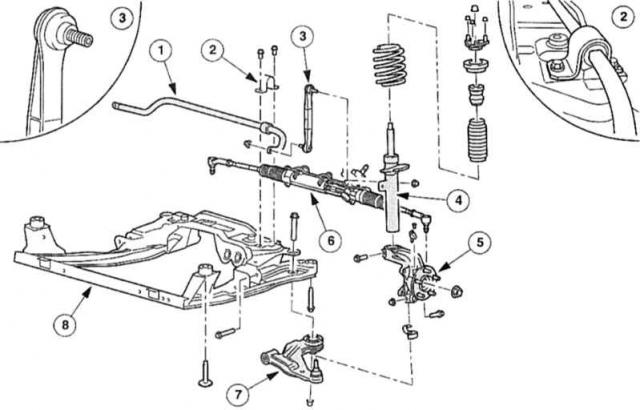

Проворно и комфортно: новый оптимизированный по трению передний мост с амортизационной стойкой Макферсона был основательно модернизирован – нет ни одного элемента, идентичного с первым поколением Mondeo.

1 — Стабилизатор, 2 — Крепление стабилизатора, 3 — Соединительная тяга стабилизатора с внутренним шестикантом, 4 — Амортизационная стойка,	5 — Поворотный кулак, 6 — Рулевой механизм, 7 — Поперечный рычаг подвески, 8 — Дополнительная рама.

Задний мост Mondeo

Подвеска заднего моста Quadralink: отдельная дополнительная рама из стали глубокой штамповки. Компоненты моста, такие как верхний поперечный рычаг подвески, нижний поперечный рычаг подвески, амортизатор, пружины, рулевые тяги, стабилизатор поперечной устойчивости и тормозной механизм как единое целое соединены с балкой моста.

Подпружинивание: телескопические амортизаторы и пружины опираются на кузов в верхних зонах колесных ниш.

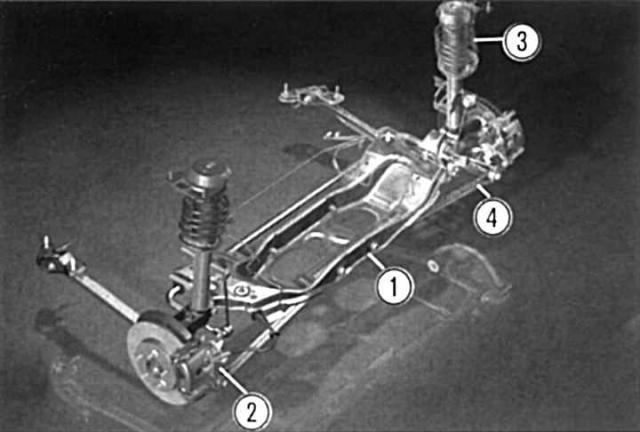

Независимая подвеска Quadralink: задний мост Mondeo

1 — Вспомогательная рама, 2 — Тормозной механизм,	3 — Амортизатор с винтовой пружиной, 4 — Стабилизатор поперечной устойчивости.

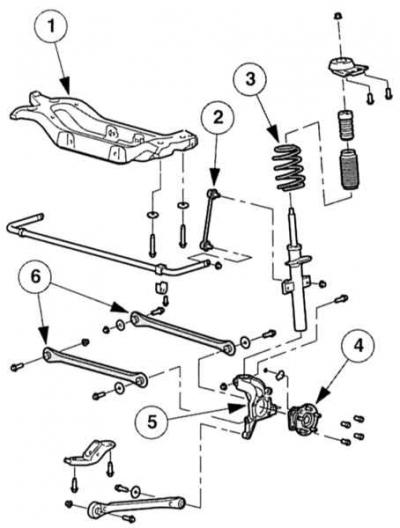

С коррекцией схождения колес: названная Quadralink независимая подвеска заднего моста 4-/5-дверной модели

1 — Вспомогательная рама, 2 — Соединительная штанга стабилизатора, 3 — Пружина,	4 — Колесный подшипник со ступицей, 5 — Поворотный кулак, 6 — Боковой рычаг.

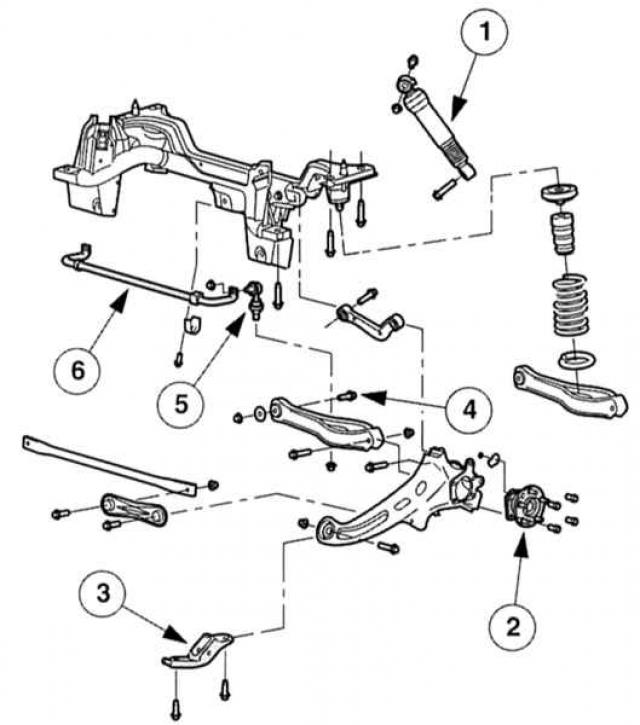

Регулируемый по высоте: задний мост универсала

1 — Амортизатор с регулированием по высоте, 2 — Колесный подшипник со ступицей, 3 — Карман бокового рычага,	4 — Эксцентриковый винт, 5 — Соединительная штанга стабилизатора, 6 — Стабилизатор.

УКАЗАНИЯ ПО ОПАСНОСТЯМ

Любителю о работе с ходовой частью и рулевым механизмом Проведение работ на ходовой части или в рулевом механизме предполагает наличие соответствующего опыта и часто даже специальных инструментов, а также оптических и электронных измерительных приборов. Поэтому передайте эти работы лучше работникам мастерской: результаты ненадлежащим образом проведенных ремонтных работ будут опасны как для вас, так и для других участников дорожного движения. Заменяйте дефектные детали колесной подвески в общем как новыми, так и годными подержанными деталями – в колесных подвесках не имеется ничего, что бы «следовало бы выпрямлять или сваривать»! Обязательно после проведения ремонта ходовой части или рулевого механизма проведите в специализированной мастерской необходимые замеры и регулировки.
