Демонтаж и монтаж верхнего впускного коллектора

Снятие верхнего впускного коллектора проводите в следующем порядке:

- отсоедините провод от отрицательной клеммы аккумуляторной батареи;

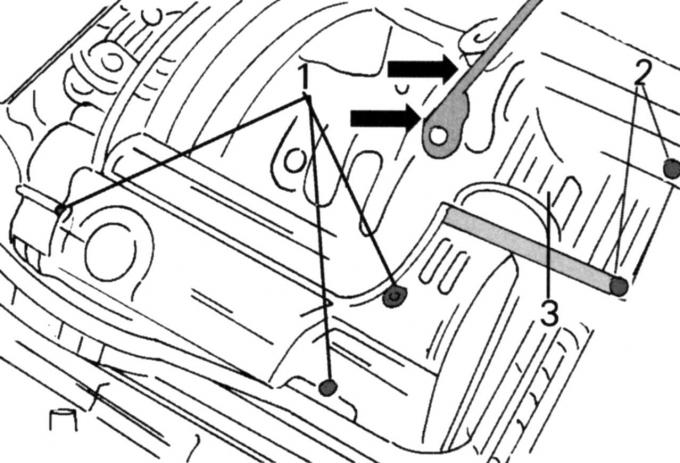

Рис. 313. Места крепления верхнего впускного коллектора: 1 — винты крышки двигателя; 2 — вентиляционные шланги; 3 — хомуты впускного шланга

- демонтируйте обивку двигателя и впускной воздухопровод. Для этого отверните винты 1 (рис. 313) крышки, отсоедините два шланга 2 системы вентиляции картера двигателя, освободите хомут 3 шланга и снимите впускной воздухопровод. Отсоедините трубопроводы усилителя тормозного привода с верхнего коллектора;

- демонтируйте опору троса дроссельной заслонки. Для этого отожмите зажим и свесьте две тяги троса. Отверните три винта и снимите опору;

- снимите или демонтируйте все видимые многоконтактные разъемы и другие расположенные рядом детали — штекер клапана холостого хода и датчика положения дроссельной заслонки, шланг низкого давления от AGR-клапана, отверните AGR-клапан и снимите прокладку;

- отсоедините шланг системы вентиляции картера двигателя;

- отсоедините многоконтактный разъем и шланг низкого давления от вакуумного регулятора;

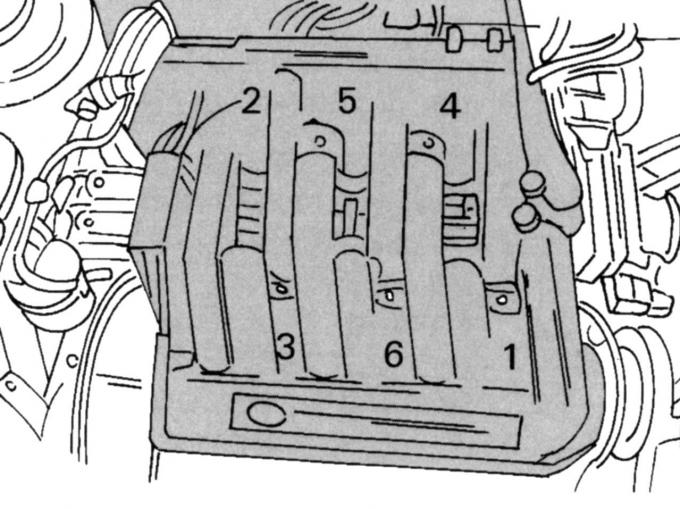

Рис. 314. Порядок отворачивания винтов крепления впускного коллектора

- освободите крепление впускного коллектора (рис. 314) и снимите коллектор. Снимите и выбросите прокладку.

Установку производите в обратном порядке. Затяните винты в обратном порядке моментом 10 Н·м.
