Снятие и установка заднего продольного рычага подвески
Шасси. Задняя подвеска (седан). Форд Мондео 2

Главная > Mondeo > Мондео 2 > Шасси > Задняя подвеска (седан) > Снятие и установка заднего продольного рычага подвески
            0

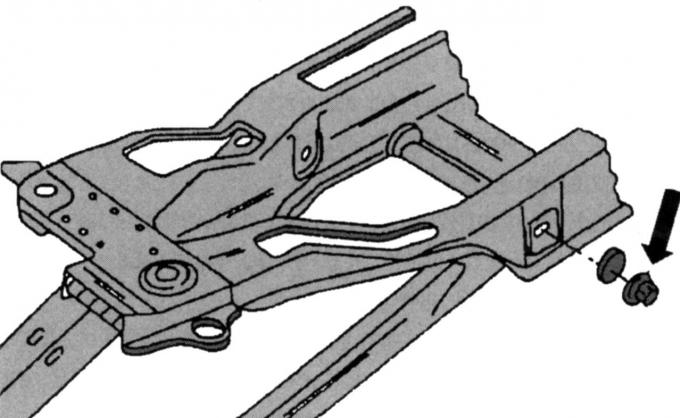

Рис. 212. Установка болтов крепления заднего продольного рычага

Топливный бак для выполнения этой работы можно не снимать. После установки задней части автомобиля на подъемник отверните продольный рычаг от ступицы и поперечины рамы. При этом учтите, что крепежный болт на поперечине имеет эксцентриковую головку, а с внешней стороны используется эксцентриковая гайка. Пометьте положение головки болта и гайки перед разборкой соединения. На рис. 212 показано расположение деталей. Установку выполняйте в обратной последовательности, с учетом помеченного положения головки болта и гайки. Моменты затяжки различны для обеих сторон.

Показанные на рис. 212 гайки и болты затягивают моментом 85 Н·м, болты с противоположного конца — моментом 120 Н·м. Резиновое опорное соединение устанавливайте и затягивайте, когда автомобиль стоит на площадке, необходимо поставить автомобиль на эстакаду. После установки обязательно проведите измерения задней части автомобиля.
