Снятие и установка педали сцепления
Трансмиссия. Сцепление. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Трансмиссия > Сцепление > Снятие и установка педали сцепления
            0


Снятие


1. Снимите педаль тормоза (глава 9).

2. Снимите дистанционную шайбу (из нейлона голубого цвета) с оси шарнира педали.

3. Отцепите и снимите пружину возврата педали.

Сцепление с тросовым приводом


4. Снимите воздухоочиститель (глава 4А).

5. Отсоедините трос сцепления от рычага выключения (параграф 4).

6. Изнутри салона освободите трос от сегмента педали.

Сцепление с гидроприводом


7. Вытащите упругое кольцо крепления главного цилиндра на педали сцепления.

Все модели


8. Вытащите ось шарнира педали из опорного кронштейна и снимите педаль вместе с нейлоновой дистанционной шайбой. Учтите, что эта шайба является дополнительной к шайбе, расположенной рядом с педалью тормоза.

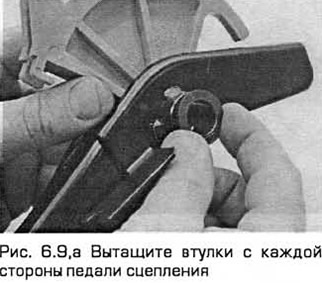

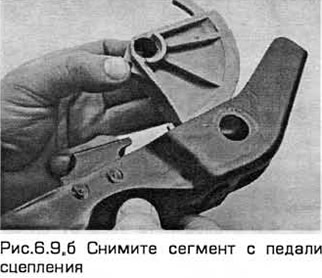

9. После снятия педали вытащите втулки с каждой ее стороны. Снимите резиновую накладку. На моделях с 4-х цилиндровыми двигателями снимите сегмент (см. рис. 6.9,а,б). При необходимости замените компоненты.



Установка


10. Перед установкой педали нанесите немного консистентной смазки на ось шарнира и втулки педали.

11. Установка - в порядке, обратном снятию. Следите за правильной установкой втулок и дистанционных шайб.

12. Отрегулируйте ход педали сцепления (параграф 3).
