Снятие и установка троса сцепления
Трансмиссия. Сцепление. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Трансмиссия > Сцепление > Снятие и установка троса сцепления
            0


Снятие


1. Снимите узел воздухоочистителя (глава 4А).

2. Отсоедините трос сцепления от рычага выключения, вытягивая трос пассатижами так. чтобы наконечник троса вышел из рычага выключения.

3. Отсоедините оболочку троса от опорного выступа, расположенного на верху раструба коробки передач. Обратите внимание на резиновый демпфер на концевике оболочки троса (см. рис. 4.3).



4. Изнутри салона снимите нижнюю часть облицовки лицевой панели с рулевой колонки для доступа к педали сцепления. (См. глава 11, параграф 29).

5. Отсоедините пружину возврата педали от педали и кронштейна. Обратите внимание, что пружина зацеплена за мелкое отверстие кронштейна, которое нелегко заметить.

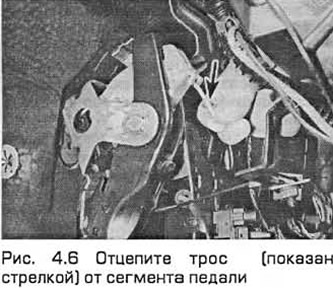

6. Отцепите трос от сегмента педали (см. рис. 4.6).

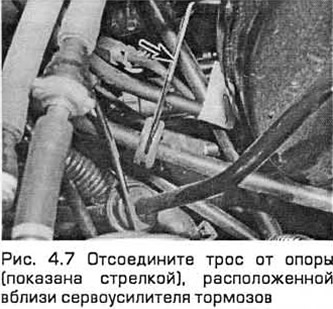

7. Вытяните трос через проем перегородки моторного отделения. Отсоедините трос от опоры, расположенной вблизи сервоусилителя тормозов. Вытащите трос из моторного отделения (см. рис. 4.7).



Установка

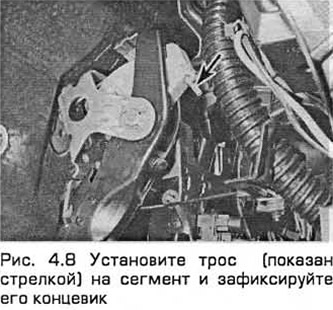

8. Протащите трос в салон через отверстие перегородки моторного отделения. Установите трос на сегмент и зафиксируйте его концевик (см. рис. 4.8).



9. Установите пружину возврата педали, зацепляя ее за мелкое отверстие.

10. Соедините трос со стороны трансмиссии. Для этого пропустите его через опорный выступ, расположенный наверху трансмиссии, и зацепите его за рычаг выключения.


11. Установите резиновую втулку в опору троса. При необходимости замените втулку.

12. Отрегулируйте ход педали (параграф 3).

13. Проверьте работу сцепления.

14. Установите панель облицовки на рулевую колонку.

15. Установите воздухоочиститель (глава 4А).
