Снятие и установка стартера
Двигатель. Системы запуска и заряжания. Форд Мондео 1 и 2

            0


1. Отсоедините отрицательный провод аккумулятора (параграф 1).

Модели с 4-цилиндровыми двигателями


Снятие


2. Снимите расходомер воздуха и резонатор (глава 4А).

3. Выверните два верхних болта крепления стартера, учитывая, что одним из них также закреплен массовый провод двигателя/ трансмиссии (см. рис.9.3).



4. Затяните стояночный тормоз. Приподнимите передок и установите его на опоры.

Предупреждение: Не работайте под автомобилем, если он опирается только на домкрат!

5. Отверните гайки для отсоединения проводки от клемм стартера/соленоида.

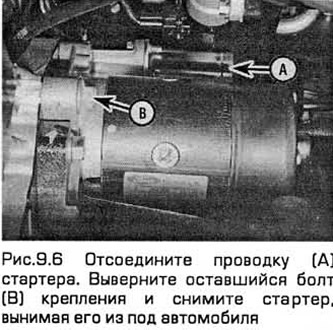

6. Выверните оставшийся болт крепления стартера (см. рис. 9.6). Снимите стартер.



Установка


7. Установка - в порядке, обратном снятию. Затяните болты требуемым моментом.

Модели с V-образными 6-ти цилиндровыми двигателями


Снятие


8. Снимите воздухоочиститель и его кронштейн.

9. Затяните стояночный тормоз. Приподнимите передок и установите его на опоры.

10. Отсоедините проводку от стартера, а так же выверните болт и две гайки крепления кронштейна к стартеру и трансмиссии. Снимите кронштейн (см. рис.9.10).



11. На моделях с автоматической трансмиссией снимите кронштейн троса механизма переключения передач с корпуса трансмиссии и отсоедините трос от трансмиссии.


12. Снимите топливопроводы с кронштейна, расположенного на кронштейне троса акселератора. Снимите кронштейн топливопроводов.

13. Выверните болты из стартера. Затем снимите стартер со штифтов на трансмиссии и выньте его из моторного отделения (см. рис.9.13,а,б).



14. Установка - в порядке, обратном снятию.
