Щетки и регулятор напряжения генератора
Двигатель. Системы запуска и заряжания. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Двигатель > Системы запуска и заряжания > Щетки и регулятор напряжения генератора
            0


Примечание: Перед началом этой процедуры у вас уже должны быть запасные части. Во время написания данного руководства компоненты генератора в качестве запасных частей отдельно не поставлялись. При этом у автоэлектриков можно приобрести такие запчасти, как щетки.

1. Снимите генератор с автомобиля (параграф 5) и установите его на чистый верстак.

Генератор Bosh

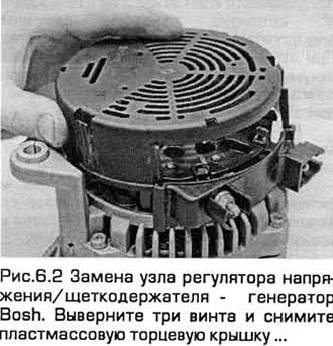

2. Выверните три винта и снимите пластмассовую торцевую крышку (см. рис. 13.2).



3. Выверните два крепежных винта узла регулятора напряжения/щеткодержателя.

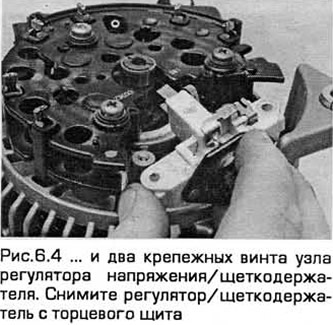

4. Снимите регулятор/щеткодержатель с торцевого щита (см. рис. 6.4).



Генератор Motorcraft

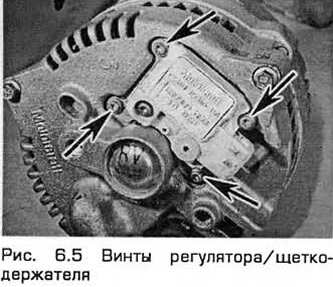

5. Выверните винты со шлицевой головкой. Снимите регулятор/щеткодержатель с тыльной стороны генератора (см. рис. 6.5).



Все типы генераторов


6. Измерьте, насколько выступает каждая щетка и сравните полученные значения с минимальной величиной, указанной в Технических требованиях. Если этот параметр на одной из щеток менее регламентируемого, замените узел.

7. Убедитесь в том, что каждая щетка плавно двигается в щеткодержателе.

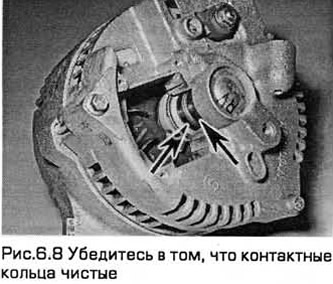

8. Убедитесь в том, что контактные кольца (медные кольца, на которые опираются щетки) чистые (см. рис.6.8) . Очистите их тряпкой, смоченной в растворителе. Если какое-либо из колец имеет задиры или почернело, то генератор нужно показать специалисту.




Генератор Bosh


9. Установите регулятор напряжения/ щеткодержатель так, чтобы щетки правильно стыковались с контактными кольцами и были зажаты в своих опорных элементах. Надежно затяните винты.

10. Установите торцевую крышку и надежно затяните винты.

Генератор Motorcraft

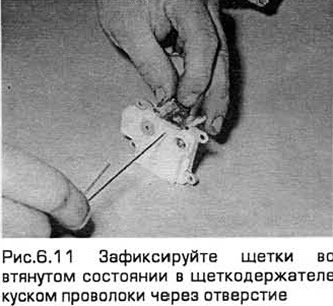

11. Аккуратно вдавите щетки в щеткодержатель и зафиксируйте их куском проволоки через отверстие (см. рис.6.11).



12. Установите регулятор напряжения/ щеткодержатель. Надежно затяните винты (см. рис.6.12).



Все типы генераторов


13. Установите генератор (параграф 5).
