Снятие, осмотр и установка топливного бака
Двигатель. Топливная/выхлопная системы. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Двигатель > Топливная/выхлопная системы > Снятие, осмотр и установка топливного бака
            0


Внимание! Прежде чем начать работу, прочтите предостережение в параграфе 1 этой главы.

Снятие


1. Топливный бак не имеет сливной пробки. Поэтому снимать его лучше всего, когда он почти пустой (см. рис.9.1).



2. Предварительно отсоедините отрицательный провод аккумулятора и откачайте из бака шприцом остатки топлива. Другой вариант - отсоединить трубопровод нагнетания от топливного фильтра (глава 1) и присоединить к нему кусок шланга, чтобы при включении зажигания топливный насос выкачал топливо из бака в чистую емкость. Емкость должна быть достаточно большой. Необходимо также выполнять меры предосторожности для предотвращения опасности возгорания.

Примечание: Перед отсоединением или открытием любого компонента топливной системы сбросьте остаточное давление (параграф 2), уравняйте давление в баке, сняв крышку его горловины, а также отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).

3. Выверните болты или отогните вперед (в зависимости от исполнения) подушку заднего сиденья (глава 11). Вытащите из попа автомобиля заглушку, закрывающую топливный насос/датчик указателя уровня топлива.

4. Разъедините электроразъем топливного насоса/датчика указателя и отсоедините топливопровод слива (красного цвета) от узла насоса (см. параграф 9).


5. Подоприте клиньями передние колеса. Приподнимите задок и установите его на опоры.

6. Предварительно изучите расположение элементов бака, глядя на днище снизу.

Предупреждение: Если автомобиль опирается только на домкрат, работать под ним нельзя!

7. Снимите топливный фильтр или отсоедините от него выпускной трубопровод (см. глава 1).

8. Выведите выхлопную систему из ее резиновых опор. Опустите системуна надежную опору так, чтобы не создавать напряжений в соединении приемной трубы с выпускным коллектором (параграф 17) или же снимите систему целиком.

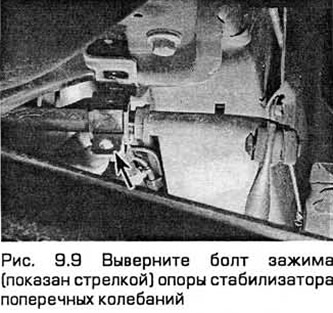

9. Выверните болты зажимов опор стабилизатора поперечных колебаний задней подвески (см. рис. 9.9). Сместите стабилизатор, отклоняя его назад как можно дальше. Если места недостаточно, снимите стабилизатор (глава 10).



10. На моделях выпуска до 01.1997 года отсоедините шланг вентиляции от пластмассовой горловины топливного бака следующим образом:

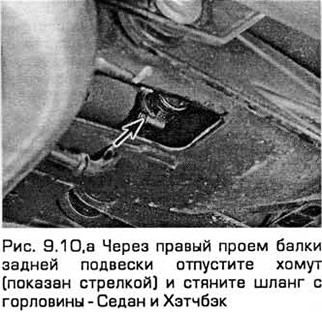

  • а) На моделях Седан и Хэтчбэк через правый проем балки задней подвески отпустите зажим и стяните шланг с горловины. Для этого нужен надежный инструмент, небольшие руки и опыт (см. рис. 9.10, а).
  • б) На моделях с кузовом Универсал отпустите хомут, расположенный над стабилизатором поперечных колебаний задней подвески, и стяните шланг с горловины (см. рис. 9.10,6).

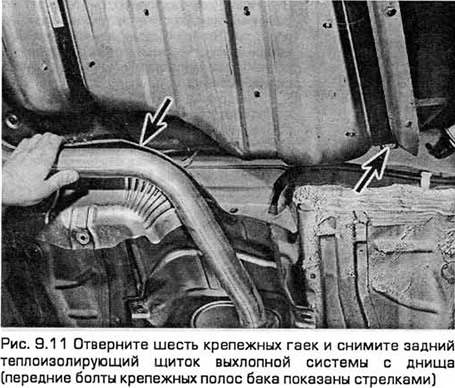

11. Отверните шесть крепежных гаек и снимите задний теплоизолирующий щиток выхлопной системы с днища (см. рис. 9.11).




12. Подоприте бак передвижным домкратом или же чем-либо другим, подкладывая под бак надежную и жесткую прокладку.

13. Выверните болт из передней части каждой крепежной полосы и поверните полосы вниз так, чтобы они повисли под собственным весом и не мешали снятию бака. Обратите внимание на провод заземления, расположенный под болтом левой полосы. Перед установкой бака нужно зачистить поверхности стыка, чтобы обеспечить надежный контакт провода с полосой.

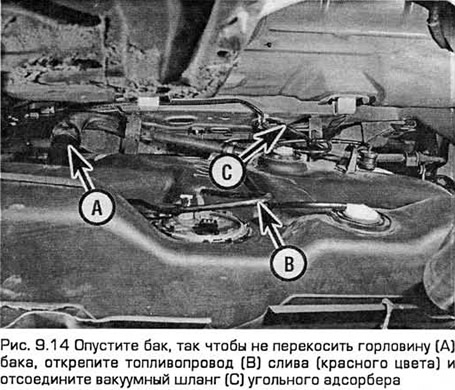

14. Опустите бак настолько, чтобы можно было открепить топливопровод слива (красного цвета) от его верхней поверхности. Затем отсоедините вакуумный шланг угольного адсорбера от штуцера, расположенного в верхней части бака сзади (см. рис. 9.14). На моделях выпуска с 01.1997 года отсоедините от бака трубопровод горловины. Чтобы у вас не было сомнений при последующей установке, пометьте топливопроводы, шланги и соответствующие штуцера. Заглушите шланги, чтобы туда не попала грязь, а также для предотвращения утечек из них топлива.



15. Снимите бак с автомобиля, освобождая его от патрубка горловины. После снятия бака отцепите крепежные полосы (поворачивая их для этого на 90°) и убедитесь в том, что они, а также стыки под них на днище в исправном состоянии.

16. После снятия бака можно вытащить горловину. Она закреплена винтом, расположенным в отверстии горловины, а также двумя болтами на днище кузова.

Осмотр


17. Ремонтировать топливный бак должен специалист. Даже после промывки топливной системы в ней могут остаться и вызвать воспламенение при ремонте бака взрывоопасные пары.

18. Если бак снят с автомобиля, то его нельзя располагать вблизи открытого пламени или там, где образуются искры, чтобы не произошло воспламенение содержащихся в нем паров топлива. Будьте особенно осторожны, работая газовой горелкой внутри гаража.

Установка


19. Установка - в порядке, обратном снятию.
