Снятие, проверка и установка термостата
Двигатель. Система охлаждения. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Двигатель > Система охлаждения > Снятие, проверка и установка термостата
            0


Примечание: См. предупреждение в параграфе 1 этой главы.

Снятие


1. Отсоедините отрицательный провод аккумулятора (глава 5, параграф 1).

2. Слейте жидкость из системы охлаждения (глава 1). Если жидкость не нужно заменять, слейте ее в чистый контейнер.

4-х цилиндровые двигатели


3. Выверните болты опорного кронштейна резонатора из передней поперечины моторного отделения. Отпустите винты двух зажимов крепления резонатора к шлангам расходомера воздуха и камеры впускного воздуховода. Затем отведите резонатор в сторону от корпуса термостата (глава 4).

4. Отсоедините шланг охлаждающей жидкости расширительного бачка и верхний шланг радиатора от выпускного патрубка корпуса термостата.

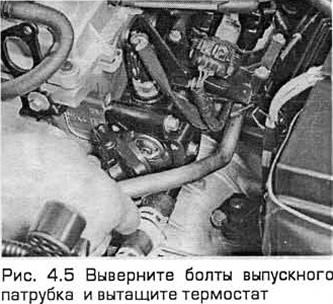

5. Выверните болты крышки термостата и вытащите термостат (см. рис. 4.5). Обратите внимание на положение клапана выпуска воздуха, а также на положение термостата (какой из его торцов направлен наружу).



V-образные 6-ти цилиндровые двигатели


6. Выверните винты и снимите крышку ремня насоса системы охлаждения.

7. Снимите аккумулятор (глава 5А). Отсоедините шланг подвода воздуха к воздухоочистителю (глава 4А).

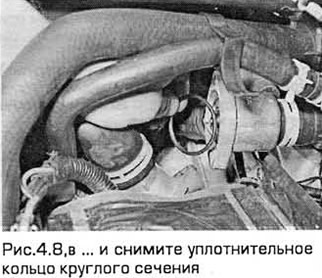

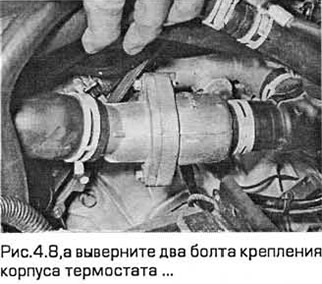

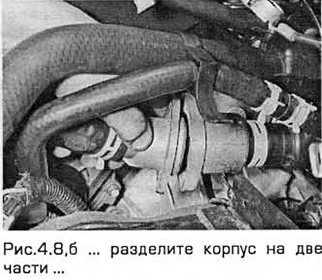

8. Разделите корпус на две части, вывернув два болта. Снимите уплотнительное кольцо круглого сечения (см. рис.4.8,а-в). При установке кольцо нужно заменить новым.

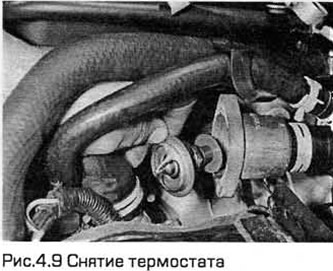

9. Выньте термостат, учитывая какой стороной он установлен (см. рис.4.9).



Общая проверка


10. Прежде, чем предположить, что термостат является причиной неисправности системы охлаждения, проверьте уровень охлаждающей жидкости, натяжение и состояние ремня привода вспомогательных агрегатов (глава 1) и работу указателя температуры.

11. Если вам кажется, что двигатель нагревается слишком долго (о чем вы судите по температуре воздуха, выходящего из отопителя или работе указателя температуры), то вероятно, что термостат заедает в открытом состоянии. В таком случае замените его.

12. Если двигатель нагревается слишком быстро, рукой потрогайте верхний шланг радиатора. Если он не горячий, а двигатель нагрет, значит, термостат заело в закрытом состоянии, вследствие чего охлаждающая жидкость не попадает из радиатора в двигатель. Замените термостат.

13. Если верхний шланг радиатора горячий, значит, охлаждающая жидкость проходит через него и термостат открыт. См. "Диагностика неисправностей" для определения возможной неисправности системы охлаждения.

Проверка термостата


14. Если термостат остается открытым при комнатной температуре, значит, он неисправен и его нужно заменить.


15. Для полной проверки опустите (на веревке) закрытый термостат вместе с термометром в холодную воду. Емкость с водой не должна касаться других предметов.

16. Нагрейте воду и следите за температурой, при которой термостат начнет открываться. Сравните это значение с техническими требованиями.

17. Продолжайте нагревать воду, пока термостат полностью откроется. Эта температура выштампована на его торце. Выньте термостат и остудите его. Убедитесь в том, что он полностью закрылся.

18. Если термостат открывается и закрывается не так, как указано выше, или, если он заклинивает в каком-либо положении, или же не открывается при регламентируемой температуре, значит, его нужно заменить.

Установка


19. Установка - в порядке, обратном снятию.
  • а) Очистите сопрягаемые поверхности. Замените уплотнительное кольцо термостата, если оно изношено или повреждено.

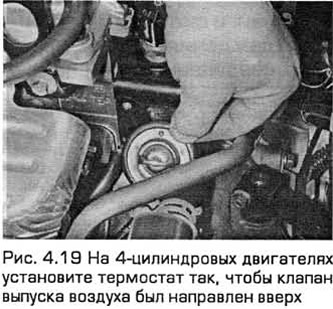

  • б) Затем установите термостат. На 4-х цилиндровых двигателях клапан выпуска воздуха направлен вверх (см. рис. 4.19).
  • в) Затяните болты крепления крышки к корпусу требуемым моментом.
  • г) Присоедините все отсоединенные шланги (глава 1).
  • д) Запейте жидкость в систему охлаждения (глава 1).
  • е) Запустите двигатель и после нагрева его до нормальной рабочей температуры проконтролируйте отсутствие утечек и работу термостата.
