Снятие, осмотр и установка маховика/планшайбы
Двигатель. 6-ти цилиндровый. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Двигатель > 6-ти цилиндровый > Снятие, осмотр и установка маховика/планшайбы
            0


Снятие


1. Снимите трансмиссию (глава 7А или 7Б). Имеет смысл так же проверить манжеты и при необходимости заменить их.

2. На моделях с неавтоматической трансмиссией снимите сцепление (глава 6). Имеет смысл проверить или заменить компоненты сцепления

3. Керном или каплей краски замаркируйте маховик/планшайбу и коленчатый вал для их совмещения при установке.

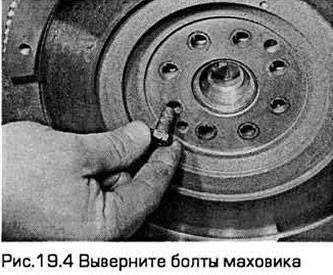

4. Заблокируйте маховик/планшайбу от проворота стопорением зубьев маховика или за счет фиксации планшайбы/маховика относительно блока цилиндров/картера с помощью стальной полосы и болтов. Поочередно выверните болты (см. рис. 19.4).



5. Снимите маховик/планшайбу. Не роняйте этот узел, он очень тяжелый (см. рис. 19.5).

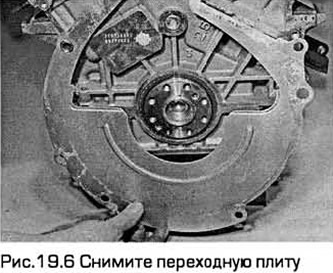

6. Если нужно, снимите переходную плиту со штифтов блока цилиндров (см. рис.19.6).



Осмотр


7. Очистите маховик/планшайбу, удаляя смазку и масло. Осмотрите поверхность на наличие трещин, задиров, пятен от пригорания и прочих дефектов. Небольшие задиры можно устранить наждачной бумагой. Проверьте, нет ли трещин или сломанных зубьев на зубчатом венце. Положите маховик/планшайбу на плоскость и торцом линейки проверьте коробление.

8. Очистите и осмотрите сопрягаемые поверхности маховика/планшайбы и коленчатого вала. Если левая манжета коленчатого вала протекает, (параграф 20) перед установкой маховика/планшайбы замените ее.


9. Тщательно очистите внутреннюю часть узла маховика/планшайбы. Очистите резьбовые отверстия под болты в коленчатом валу, а так же резьбы болтов от старого герметика.

Установка


10. Установите переходную плиту на штифты блока цилиндров.

11. Затем установите маховик/планшайбу на коленчатый вал так, чтобы все отверстия под болты совместились (это можно сделать единственным способом). Убедитесь, что метки, сделанные перед снятием, совмещены. Заблокируйте маховик/планшайбутак же, как и при снятии. Нанесите на болты герметик и вставьте их. В перекрестной последовательности равномерно затяните новые болты (в две или три стадии см. Технические требования).

12. На моделях с неавтоматической трансмиссией установите сцепление (глава 6).

13. Установите трансмиссию (глава 7А или 7Б).
