Снятие и установка крышки головки блока цилиндров
Двигатель. 4-х цилиндровый. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Двигатель > 4-х цилиндровый > Снятие и установка крышки головки блока цилиндров
            0


Снятие


1. Разъедините два электроразъема проводов и отсоедините вакуумный шланг (при его наличии). Затем снимите узел крышки воздухоочистителя вместе с расходомером воздуха, резонатор и предкамеру (гл. 4А).

2. Отсоедините трос акселератора от рычажного механизма дроссельной заслонки (гл. 4). Отсоедините также трос привода устройства поддержания постоянной скорости (при его наличии) (гл. 12).

3. Снимите верхнюю крышку зубчатого ремня МГР (глава 9).

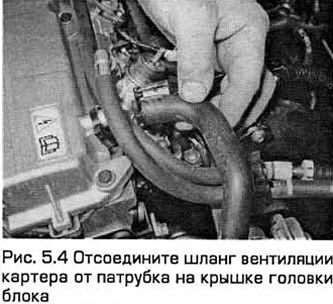

4. Отсоедините шланг вентиляции картера от штуцера на крышке головки блока (см. рис. 5.4).



5. Отсоедините высоковольтные провода от свечей зажигания и вытащите их, открепляя провода от крышки.

6. Последовательно выверните крепежные болты крышки головки блока. Обратите внимание на дистанционную втулку и резиновое уплотнение на каждом из болтов. Затем снимите крышку (см. рис. 5.6).



7. Отбракуйте прокладку крышки. После снятия крышки ее всегда нужно заменять. Убедитесь в том, что уплотняемые поверхности не повреждены и что резиновые уплотнения на каждом болте исправны. Замените изношенные или поврежденные уплотнения.

Установка


8. При установке тщательно очистите крышку и головку блока, а затем установите новую прокладку, так, чтобы она осела в канавку крышки (см. рис. 5.8).




9. Установите крышку на головку блока. Затем вставьте резиновое уплотнение и дистанционную втулку на место установки каждого болта (см. рис. 5.9). Вверните болты от руки, так, чтобы прокладка осела в свою канавку.



10. В перекрестной последовательности от центра к краям, в две стадии (см. Технические требования) затяните болты крышки требуемым моментом.

11. Установите высоковольтные провода и, укладывая их соответствующим образом, закрепите. Каждый провод пронумерован. Провод можно идентифицировать с помощью нумерации на соответствующей ему клемме катушки зажигания.

12. Установите шланг вентиляции картера и верхнюю крышку зубчатого ремня МГР. Присоедините и отрегулируйте трос акселератора. Затем установите узел крышки воздухоочистителя с расходомером воздуха, резонатор и предкамеру (глава 4).
