Распределительные валы и гидрокомпенсаторы зазора
Двигатель. 4-х цилиндровый. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Двигатель > 4-х цилиндровый > Распределительные валы и гидрокомпенсаторы зазора
            0


Снятие


1. Ослабьте натяжение зубчатого ремня (п. 1-14 параграф 10).

2. Снимите ремень полностью (параграф 10 п. 15 и 16) или стяните его с зубчатых шкивов распределительных валов, не создавая больших перегибов, работая только пальцами. Накройте ремень и зафиксируйте его в стороне от рабочей зоны. Не поворачивайте коленчатый вал до тех пор, пока ремень не будет установлен.

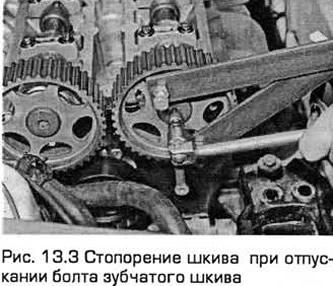

3. Выверните болты шкивов (см. параграф 10. п. 18 и 21) и снимите шкивы. Поскольку шкивы одинаковые, то, чтобы не перепутать их при установке, имеет смысл их пометить (см. рис. 13.3).

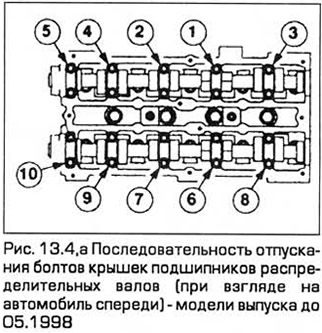

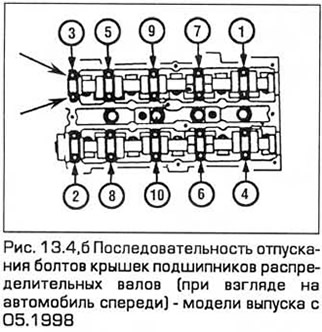

4. Действуя последовательно и в перекрестном порядке, отпустите болты крышек подшипников распределительных валов (отворачивая болт на пол-оборота за раз) (см. рис. 13.4, а,б). Это необходимо для постепенного и равномерного снятия усилия с крышек, на которые давят пружины клапанов.

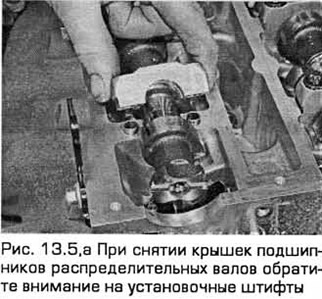

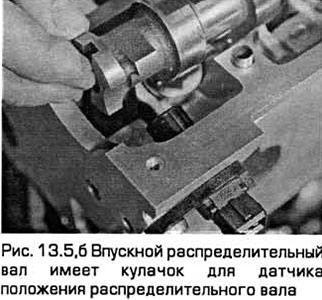

5. Снимите крышки, учитывая их маркировку и обращая внимание на установочные штифты. Затем снимите распределительные валы и вытащите их манжеты. Впускной распределительный вал имеет кулачок для датчика положения распределительного вала. Этим он отличается от выпускного распределительного вала, и поэтому маркировать валы не нужно (см. рис. 13.5, а,б).

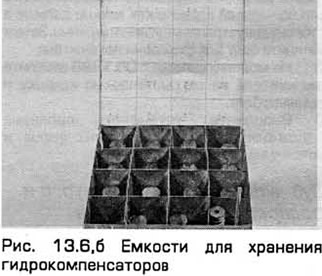

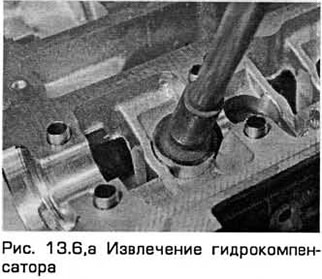

6. Вам понадобятся 16 небольших емкостей с номерами от 1 до 16. Резиновой присоской извлеките гидрокомпенсаторы. На моделях выпуска с 05.1998 храните регулировочные шайбы вместе с соответствующими компенсаторами. На моделях раннего выпуска для предотвращения вытекания масла переверните их и опустите в соответствующие емкости, которые нужно заполнить моторным маслом. Не перепутайте гидрокомпенсаторы друг с другом, так как это может привести к значительному износу. Не допускайте вытекания из них масла, иначе при запуске двигателя они будут долго заполняться, что вызывает нарушение зазоров клапанов, (см. рис. 13.6, а,б).



Осмотр


7. После снятия распределительных валов и гидрокомпенсаторов осмотрите их на наличие износа (царапин, точечного износа и т. д.), а также овальности. При необходимости замените неисправные детали.

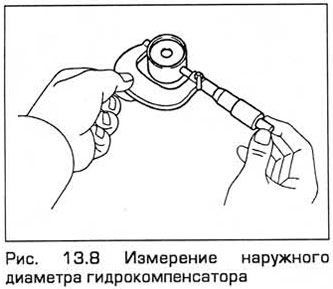

8. Измерьте наружный диаметр каждого гидрокомпенсатора (см. рис. 13.8). Измеряйте диаметр вверху и внизу гидрокомпенсатора, а затем повторите замеры в перпендикулярном направлении. Если какой-либо из полученных размеров значительно отличается от остальных, значит, компенсатор имеет конусность или овальность, и его нужно заменить. При наличии необходимой оснастки измерьте внутренний диаметр соответствующего отверстия в головке блока. Сравните полученные размеры с техническими требованиями. Если гидрокомпенсаторы или отверстия под них имеют чрезмерный износ, то вам потребуются новые гидрокомпенсаторы и/или новая головка блока.




9. Если клапанный механизм стучит, и особенно, при запуске холодного двигателя, то, вероятно, причиной этого является неисправный гидрокомпенсатор. Только опытный автомеханик, знающий такие двигатели, может на слух определить, является ли такой шум нормальным или же нужно заменить один или несколько гидрокомпенсаторов. 8 случае поиска неисправных гидрокомпенсаторов, когда вам неизвестно, какое техобслуживание прежде проходил двигатель, имеет смысл попробовать заменить масло двигателя и фильтр (см. главу 1) прежде чем приобретать новые гидрокомпенсаторы. См. также информацию параграфа 1 данной главы и применяйте только высококачественное моторное масло регламентируемой вязкости и спецификации.

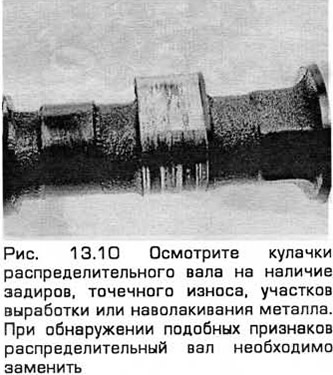

10. Осмотрите кулачки распределительного вала на наличие задиров, точечного износа, участков выработки или наволакивания металла и зон перегрева (цвета побежалости). Осмотрите на наличие выкрашивания закаленного поверхностного слоя каждого кулачка (см. рис. 13.10). При обнаружении подобных признаков необходимо заменить неисправные компоненты.



11. Осмотрите шейки подшипников распределительного вала и поверхности подшипников головки блока на наличие износа, в частности, точечного износа. При обнаружении таких признаков замените неисправные компоненты.

12. Микрометром измерьте диаметры шеек в нескольких местах (см. рис. 13.12). Если диаметр одной из шеек менее, чем указано в Технических данных, замените распределительный вал.

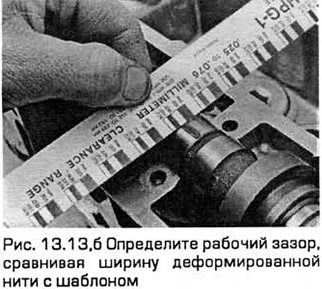

13. Для проверки рабочего зазора подшипников снимите компенсаторы и тщательно промойте подходящим растворителем с помощью чистой безворсовой тряпки поверхности подшипников. Затем установите распределительные валы и крышки подшипников, укладывая по оси вала на каждую шейку кусок нити "пластикового щупа" (см. рис. 13.13, а). Затяните болты крышек подшипников требуемым моментом (не поворачивая распределительные валы). Затем снимите крышки и определите зазоры, сверяя ширину деформированной нити с шаблоном (см. рис. 13.13, б). Отделите использованную пластиковую нить ногтем или пластмассовым скребком. Не поцарапайте шейки или крышки подшипников.



14. Если рабочий зазор в одном из подшипников выходит за пределы, указанные в Технических данных, установите новый распределительный вал и повторите проверку. Если вы обнаружите чрезмерные зазоры, значит, головку блока нужно заменить.

15. Для проверки осевого люфта распределительного вала снимите гидрокомпенсаторы, тщательно очистите поверхности подшипников и установите распределительные валы и крышки подшипников. Затяните болты крышек подшипников требуемым моментом. Затем измерьте осевой люфт стрелочным индикатором. Для этого установите его на головку блока так, чтобы наконечник индикатора упирался в правый торец распределительного вала.

16. Прижмите распределительный вал к индикатору, обнулите индикатор, а затем отожмите распределительный вал от индикатора и снимите показания. Если полученный результат соответствует максимуму люфта или превышает его (см. Технические данные), установите новый распределительный вал и повторите проверку. Если и в этом случае люфт остается чрезмерным, значит, головку блока нужно заменить.

Установка

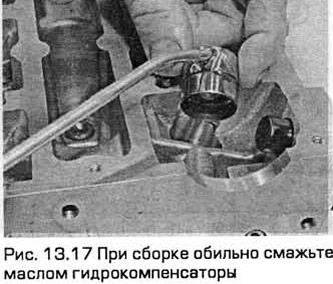

17. При сборке обильно смажьте маслом гидрокомпенсаторы и отверстия под них в головке блока (см. рис. 13.17). В случае установки новых гидрокомпенсаторов их нужно предварительно заполнить маслом. Аккуратно установите гидрокомпенсаторы в головку блока - на свои места, соответствующей стороной, Вставляйте гидрокомпенсаторы в отверстия без перекосов.

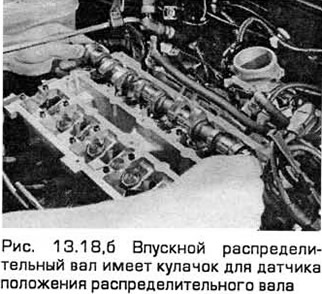

18. Обильно смажьте маслом шейки подшипников и кулачки распределительного вала. Установите распределительные валы на свои места так, чтобы прорезь на левом торце каждого вала располагалась параллельно и чуть выше поверхности стыка головки блока с крышкой (см. рис. 13.18, а,б).

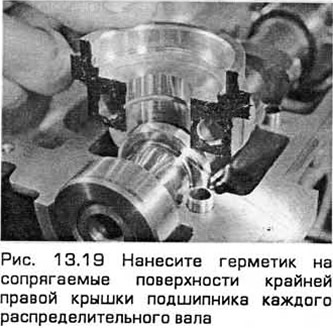

19. Убедитесь в том, что все установочные штифты плотно вбиты, а все сопрягаемые поверхности чистые и незамасленные. Нанесите тонкий слой соответствующего герметика (Ford рекомендует герметик Loctite 518) на сопрягаемые поверхности крайней правой крышки подшипника каждого распределительного вала (см. рис. 13.19). При этом можно установить новые манжеты распределительных валов (см. п. 6 параграф 12).

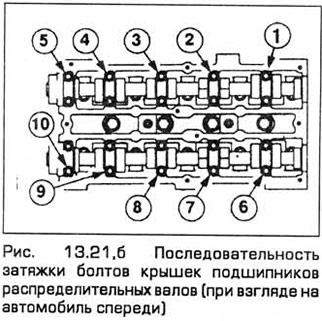

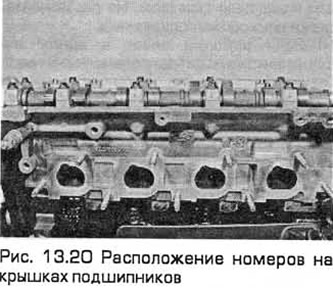

20. На каждой крышке подшипника вытравлен номер для ее идентификации (см. рис. 13.20). Крышки подшипников выпускного распределительного вала пронумерованы цифрами от 0 (крайняя правая крышка) до 4 (крайняя левая крышка), а крышки впускного вала - от 5 (крайняя правая крышка) до 9 (крайняя левая крышка) (см. рис. 13.21, б). Крышку нужно установить так, чтобы поверхность с номером была направлена наружу, вперед (для выпускного вала) или назад (для впускного вала).

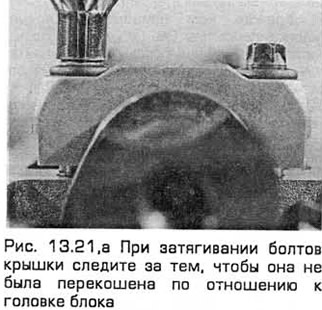

21. При затягивании болтов крышки следите за тем. чтобы она не была перекошена по отношению к головке блока. Затягивайте крышки в перекрестной последовательности по одному обороту за раз для каждого болта до тех пор, пока все крышки не коснутся головки блока (см. рис. рис. 13.21, а,б). После этого затяните болты в той же последовательности требуемым моментом по первой стадии, а затем по второй стадии. Это необходима для постепенного и равномерного нагружения крышек усилием клапанных пружин. Установите приспособление для выверки распределительных валов. Он должен занимать положение, описанное в п. 10 параграфа 10 (см. рис. 13.21, в).





22. Вытрите остатки герметика, чтобы он не попал в масляные каналы. Соблюдайте инструкцию по применению герметика. Обычно после нанесения герметика нужно выдержать время (не менее часа) до запуска двигателя.

23. Если вы выполняете процедуры в соответствии с рекомендациями Ford, установите новые манжеты на распределительные валы, как указано в п. 5 параграфа 12.

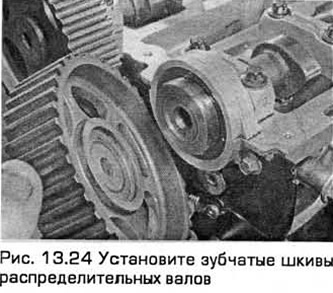

24. По меткам, сделанным при снятии, установите зубчатые шкивы распределительных валов на свои места, слегка затягивая их болты (см. рис. 13.24). Натяните ремень на шкивы (п. 21 параграф 10) и надежно затяните болты с помощью инструмента типа ножниц (п. 18 параграф 10).



25. Остальные операции установки, включая выверку положения распределительных валов (механизма газораспределения) и восстановления натяжения зубчатого ремня выполните, как указано в п. 17-27 параграфа 10. На моделях выпуска с 05.1998 проверьте и отрегулируйте зазоры клапанов (см. параграф 14).
