Ремонт стойки передней подвески
Шасси. Подвеска. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Шасси > Подвеска > Ремонт стойки передней подвески
            0


Предупреждение: Перед началом разборки стойки приготовьте приспособление для сжатия винтовых пружин. Не пользуйтесь подручными средствами, так как при этом пружина может выскочить, что может привести к травме. После снятия пружины с помощью приспособления оставьте ее в нем в надежном закрытом месте.

1. При появлении таких признаков износа стойки подвески, как утечки, недостаточная амортизация, осадка или трещины на пружине, стойку нужно разобрать и отремонтировать. При этом узел амортизатора в случае неисправности нужно заменить целиком, так как он ремонту не подлежит. Пружины и соответствующие компоненты можно заменить. Для обеспечения надежного демпфирования компоненты на обеих сторонах автомобиля нужно заменять одновременно.

2. После снятия стойки с автомобиля очистите с нее грязь и установите в тиски.

3. Установите приспособления для сжатия пружины и сожмите пружину так, чтобы верхняя опора не воспринимала ее усилие (см. рис. 5.3).

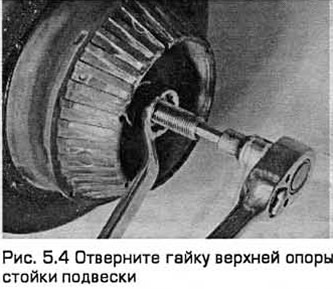

4. Удерживая поршень ключом-шестигранником, накидным ключом отверните гайку упорного подшипника (см. рис.5.4).

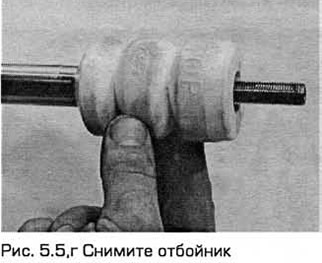

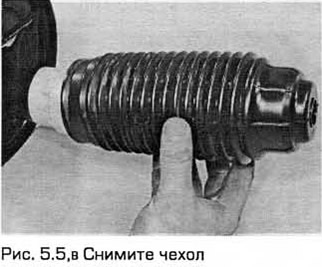

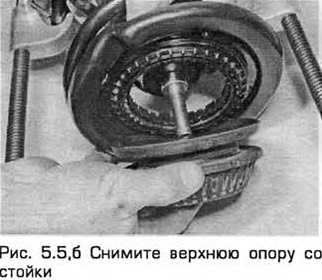

5. Снимите верхнюю опору, упорный подшипник, верхнее седло пружины и пружину, а затем чехол и отбойник (см. рис. 5.5,а-г).

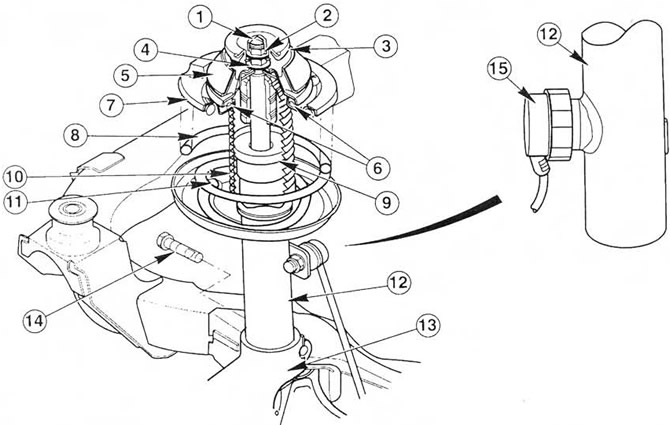

Рис. 5.5,а. Компоненты стойки передней подвески.
1. Колпак
2. Гайка
3. Стопор
4. Гайка
5. Верхняя опора
6. Упорный подшипник
7. Верхнее седло пружины
8. Пружина
9. Отбойник
10. Чехол
11. Нижнее седло пружины
12. Стойка
13. Поворотный кулак
14. Зажимной болт
15. Электромагнитный клапан адаптивной подвески






6. Если вы будете устанавливать новую пружину, то разожмите приспособление и удалите из него пружину. Если вы будете устанавливать ту же пружину, ее можно оставить в приспособлении.

7. Теперь, когда стойка разобрана, осмотрите все компоненты на наличие износа и повреждений. Проверьте подшипник - он должен вращаться равномерно. При необходимости замените компоненты.

8. Осмотрите стойку на наличие утечек. Осмотрите шток поршня на наличие точечной коррозии по всей его длине. Осмотрите корпус стойки на наличие повреждений.

9. Проверьте, как работает стойка. Удерживая ее в вертикальном положении, перемещайте поршень от упора до упора, а затем туда-обратно на 50-100 мм. В обоих случаях вы должны ощущать равномерное и постоянное сопротивление движению поршня. Если вы чувствуете рывки или неравномерное сопротивление или заметили износ или повреждение стойки, то ее нужно заменить.

10. Выполните сборку в порядке, обратном разборке с учетом следующего:
  • а) Перед тем, как отпустить приспособление для сжатия пружины, осадите верхний и нижний торцы пружины в ее верхнее и нижнее седло.
  • б) Правильно установите подшипник на посадочное место на штоке поршня.
  • в) Затяните гайку упорного подшипника требуемым моментом.
