Снятие и установка опоры оси задней подвески (Седан и Хэтчбэк)
Шасси. Подвеска. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Шасси > Подвеска > Снятие и установка опоры оси задней подвески (Седан и Хэтчбэк)
            0


Примечание: После снятия задней ступицы ее подшипники становятся непригодными. Поэтому после снятия ступицу нужно всегда заменять вместе с подшипниками.

Снятие


1. Подоприте передние колеса клиньями. Затем приподнимите задок автомобиля и установите его на опоры. Снимите соответствующее заднее колесо.

2. Снимите датчик АБС (при наличии) с опоры задней оси (глава 9).

3. Снимите узел ступицы с подшипниками (параграф 9).

Модели с барабанными тормозами


4. Установите зажим на тормозной шланг, а затем отпустите хомут шланга и отсоедините его от стойки подвески.

5. Отверните гайку штуцера и отсоедините тормозной трубопровод от колесного цилиндра. Для исключения последующей процедуры прокачки рекомендуется не отсоединять тормозной трубопровод от колесного цилиндра при условии, что жесткий и гибкий тормозные трубопроводы не будут повреждены.

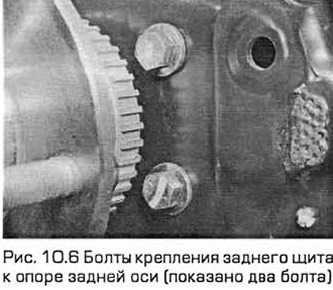

6. Выверните болты крепления заднего щита к опоре задней оси (см. рис. 10.6). Тормозные колодки и трос ручного тормоза можно не отсоединять.



Модели с дисковыми тормозами


7. Выверните болты брызгозащитного экрана из опоры задней оси.

Все модели


8. Выверните болт крепления реактивного рычага к нижней части опоры оси и сдвиньте рычаг вниз.


9. Выверните болты крепления переднего и заднего нижних рычагов к опоре оси и отведите рычаги в сторону.

10. Обоприте опору оси на подставку. Затем выверните болт зажима крепления опоры оси к стойке.

11. С помощью монтировки отожмите опору оси за ее верхнюю часть вниз и отделите ее от стойки подвески. Вытащите опору оси из-под колесной ниши.

Установка


12. Установите опору оси на стойку. Затем вставьте болт зажима и затяните его требуемым моментом.

13. Установите передний и задний нижний рычаги на опору оси. Вставьте болты, затягивая их от руки.

14. Установите реактивный рычаг на нижнюю часть опоры оси. Наживите болты.

15. Установите на опору оси задний щит (или брызгозащитный экран) и затяните болты требуемым моментом.

Модели с барабанными тормозами


16. Установите тормозной трубопровод на колесный цилиндр (если трубопровод был отсоединен). Затяните гайку соединения.

17. Соедините шланг со стойкой, установите хомут и снимите зажим, установленный для исключения утечек.

Все модели


18. Установите новый узел ступицы с подшипниками.

19. Установите датчик АБС (при наличии - см. глава 9).

20. Установите колесо и опустите автомобиль на грунт.

21. Теперь, когда автомобиль опирается на подвеску, полностью затяните крепежные болты реактивного рычага и нижних рычагов.

22. Прокачайте тормозную систему, если это нужно (глава 9).
