Снятие и установка рулевого колеса
Шасси. Рулевое управление. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Шасси > Рулевое управление > Снятие и установка рулевого колеса
            0


Предупреждение: На всех моделях установлена воздушная подушка безопасности. Соблюдайте меры предосторожности, указанные в главе 12.

Снятие


1. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).

Предупреждение: В качестве меры предосторожности выдержите паузу (как минимум 15 мин) на случай непреднамеренного срабатывания подушки безопасности. Это время необходимо для рассеивания заряда конденсатора.

2. Поверните рулевое колесо в положение, соответствующее прямолинейному движению.

3. Выверните винты и снимите верхний и нижний кожухи рулевой колонки. Выверните крепежные винты модуля подушки с тыльной стороны рулевого колеса.

4. Осторожно выньте модуль подушки из рулевого колеса и разъедините электро-разъем подушки и разъемы проводки звукового сигнала.

Предупреждение: Храните подушку безопасности в надежном месте лицевой стороной вниз.

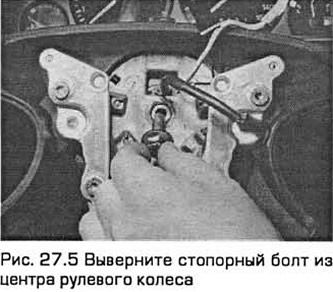

5. Убедитесь в том, что замок рулевого управления разомкнут. Выверните стопорный болт из центра рулевого колеса (см. рис. 27.5).

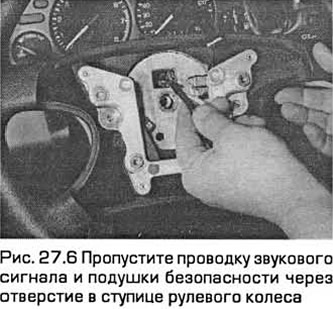

6. Снимите рулевое колесо с верхней части рулевой колонки, пропуская проводку звукового сигнала и подушки безопасности через отверстие в ступице рулевого колеса (см. рис. 27.6).





Установка


7. Убедитесь в том, что передние колеса в положении прямолинейного движения. Затем установите рулевое колесо на рулевую колонку.

8. Установите стопорный болт и затяните его требуемым моментом, удерживая рулевое колесо (см. рис. 27.8). Не затягивайте болт, когда замок рулевого управления закрыт, чтобы не повредить замок.



9. Соедините электроразъемы звукового сигнала и электроразъем подушки безопасности.

10. Установите модуль подушки/контакт звукового сигнала на рулевое колесо. Затем вставьте крепежные винты и затяните их.

11. Установите верхний и нижний кожухи рулевой колонки. Вставьте и затяните винты.

12. Присоедините отрицательный провод аккумулятора.
