Снятие и установка клапана ограничения давления (с АБС)
Шасси. Тормозная система. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Шасси > Тормозная система > Снятие и установка клапана ограничения давления (с АБС)
            0


Примечание 1: Клапаны являются съемными только на моделях ранних выпусков с АБС типа Mecatronic. На моделях поздних выпусков с АБС клапаны не являются съемными. Их функции выполняет гидромодулятор.

Примечание 2: см. предупреждение в начале параграфа 15 об осторожном обращении с тормозной жидкостью.

Снятие


1. На моделях, оснащенных АБС. такие клапаны установлены на гидромодуляторе (см. рис. 19.1).

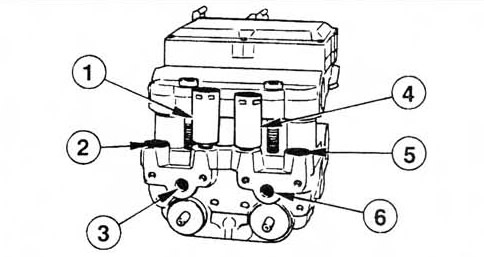

Рис. 19.1. Расположение клапанов ограничения давления на гидромодуляторе АБС.
1. Клапан заднего правого тормоза
2. Выпускное отверстие, передний левый тормоз
3. Впускное отверстие, от главного цилиндра (вторичный контур)
4. Клапан заднего левого тормоза
5. Выпускное отверстие, передний правый тормоз
6. Впускное отверстие, от главного цилиндра (первичный контур)


2. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).

3. Снимите воздухоочиститель (глава 4). Снимите впускной воздуховод и его камеру.

4. Разъедините электроразъем индикатора низкого уровня жидкости на резервном бачке тормозной системы,

5. Отверните крышку резервного бачка, уплотните бачок тонкой пленкой и затяните крышку для минимизации утечек при последующем снятии клапана.

6. Отверните крепежные гайки главного цилиндра. Аккуратно снимите цилиндр с сервоусилителя, не отсоединяя тормозные трубопроводы. Перенесите главный цилиндр в моторном отделении влево и обоприте его на верхнюю опору левой стойки подвески.


7. Отверните крепежные гайки сервоусилителя и сдвиньте сервоусилитель в сторону.

8. Обложите тряпками гидромодулятор для улавливания подтеков.

9. Протрите удаляемый клапан. Удерживая клапан ключом, отверните гайку соединения. Вытяните трубу и слегка отогните ее от клапана.

10. Выверните клапан из гидромодулятора.

Установка


11. Установка - в порядке, обратном снятию. В завершение устраните из гидросистемы воздух (параграф 15).
