Замена колодок заднего барабанного тормоза
Шасси. Тормозная система. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Шасси > Тормозная система > Замена колодок заднего барабанного тормоза
            0


Предупреждение: Всегда заменяйте колодки на обоих задних тормозах одновременно. Замена колодок только на одном из колес может привести к неравномерному торможению. Пыль, образующаяся при износе колодок, может содержать асбест, который очень опасен для здоровья. НЕ сдувайте пыль сжатым воздухом и не допускайте вдыхания воздуха с содержанием асбеста. При работе с тормозами пользуйтесь респиратором. НЕ пользуйтесь бензином (или растворителями на основе бензина) для очистки пыли. Применяйте жидкость для промывки тормозной системы или метиловый спирт. Не допускайте загрязнения колодок или тормозного диска тормозной жидкостью или маслом.

1. Снимите барабаны задних тормозов, как указано в параграфе 5. Поочередно обслуживая каждый тормоз, выполните следующие указания.

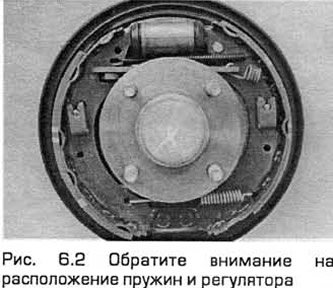

2. Обратите внимание на расположение пружин и регулятора. Очистите компоненты жидкостью для промывки тормозной системы и высушите. Подставьте емкость под задний щит для улавливания подтеков (см. рис. 6.2).

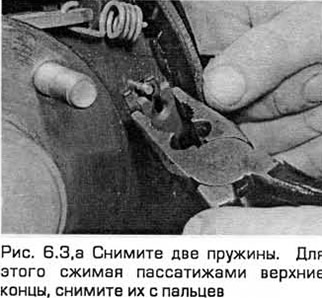

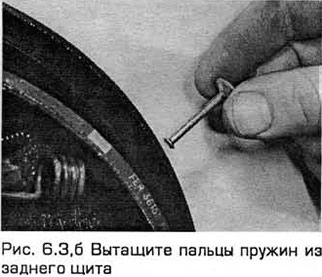

3. Снимите две пружины. Для этого сжимая пассатижами верхние концы, снимите их с пальцев. Вытащите пальцы пружин из заднего щита (см. рис. 6.3,а,б).

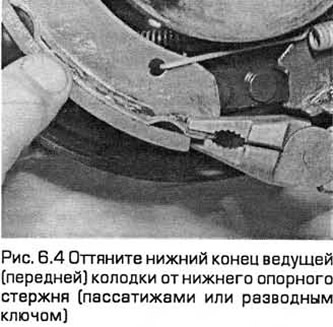

4. Оттяните нижний конец ведущей (передней) колодки от нижнего опорного стержня (пассатижами или разводным ключом) (см. рис. 6.4).

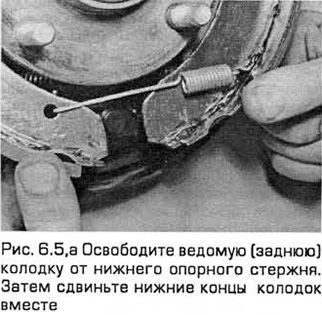

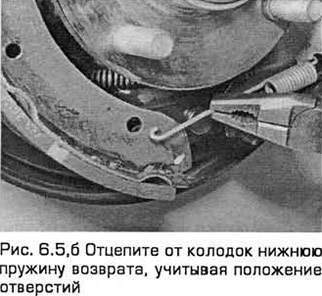

5. Освободите ведомую (заднюю) колодку от нижнего опорного стержня. Затем сдвиньте нижние концы колодок вместе. Отцепите от колодок нижнюю пружину возврата, учитывая положение отверстий (см. рис.6.5,а,б).

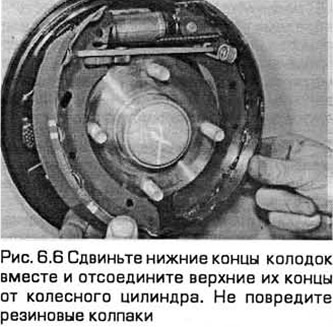

6. Сдвиньте нижние концы колодок вместе и отсоедините верхние их концы от колесного цилиндра. Не повредите резиновые колпаки (см. рис.6.6).

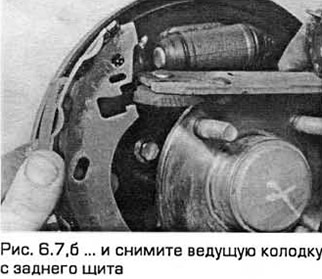

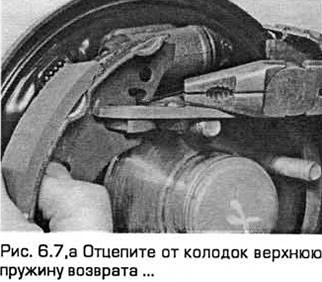

7. Отцепите от колодок верхнюю пружину возврата и снимите ведущую колодку с заднего щита (см. рис.6.7.а,б).

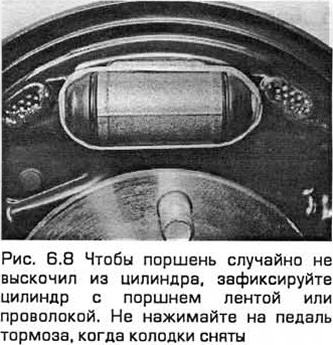

8. Чтобы поршень случайно не выскочил из цилиндра, зафиксируйте цилиндр с поршнем лентой или проволокой. Не нажимайте на педаль тормоза, когда колодки сняты (см. рис.6.8).

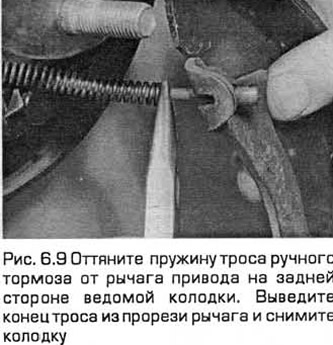

9. Оттяните пружину троса ручного тормоза от рычага привода на задней стороне ведомой колодки. Выведите конец троса из прорези рычага и снимите колодку (см. рис.6.9).

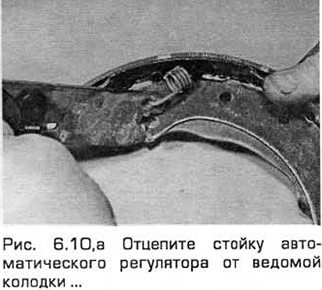

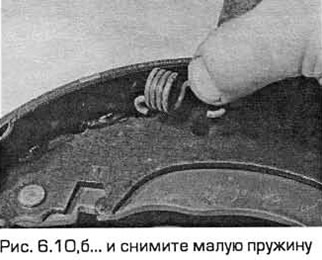

10. Отцепите стойку автоматического регулятора от ведомой колодки и снимите малую пружину (см. рис.6.10,а,6).




11. Если колесный цилиндр подтекает или в случае других его неисправностей проверьте его, как указано в следующем разделе.

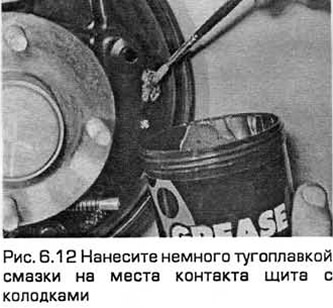

12. Промойте задний щит. Нанесите немного тугоплавкой смазки на места контакта шита с колодками. Будьте аккуратны - смазка не должна попасть на рабочие поверхности трения тормоза (см. рис.6.12).

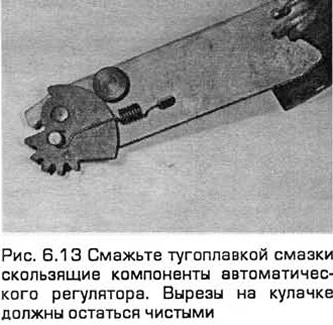

13. Смажьте тугоплавкой смазки скользящие компоненты автоматического регулятора. Вырезы на кулачке должны остаться чистыми (см. рис.6.13).



14. Установите новые тормозные колодки в порядке, обратном снятию. Установите эксцентричный кулачок в его нижнее положение, прежде чем соединить его с ведомой колодкой.

15. Перед установкой тормозного барабана проверьте его (параграф 5).

16. После установки барабана установите колесо. Затем выполните операцию замены на другом заднем тормозе.

17. Опустите автомобиль на грунт и затяните гайки крепления колес.

18. Понажимайте на педаль тормоза для того, чтобы автоматический регулятор и колодки встали на свои места.

19. Совершите несколько остановок, двигаясь вперед и назад, и полностью затяните стояночный тормоз два или три раза. Выполните контрольную поездку для контроля работы тормозов, а также для того, чтобы новые колодки приработались к диску. Не забывайте, что, пока колодки не приработаются, торможение с максимальной эффективностью невозможно.
