Снятие


1. Передвиньте сиденье водителя назад до упора, чтобы освободить рабочее пространство.

2. Снимите пепельницу. Затем выверните винты и снимите нижнюю часть облицовки с лицевой панели.

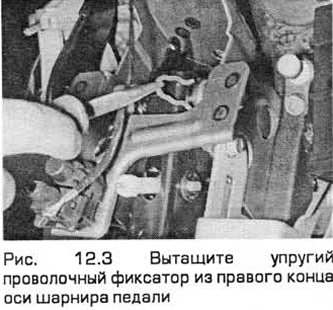

3. Вытащите упругий проволочный фиксатор из правого конца оси шарнира педали и снимите шайбу (см. рис. 12.3).

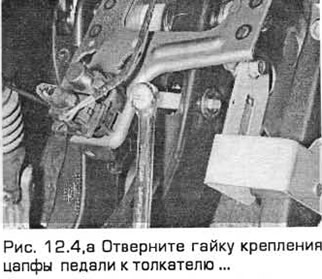

4. Отверните гайку крепления цапфы педали к толкателю. Эта гайка установлена вблизи верхней части педали (см. рис. 12.4,а,б).



5. Выдавите ось педали из опорного кронштейна влево настолько, чтобы можно было снять педаль. На моделях с неавтоматической трансмиссией нужно оставить нейлоновое дистанционное кольцо голубого цвета (расположенное между педалями сцепления и тормоза) на оси (см. рис. 12.5,а,б). На моделях с автоматической трансмиссией ось можно вытащить совсем.

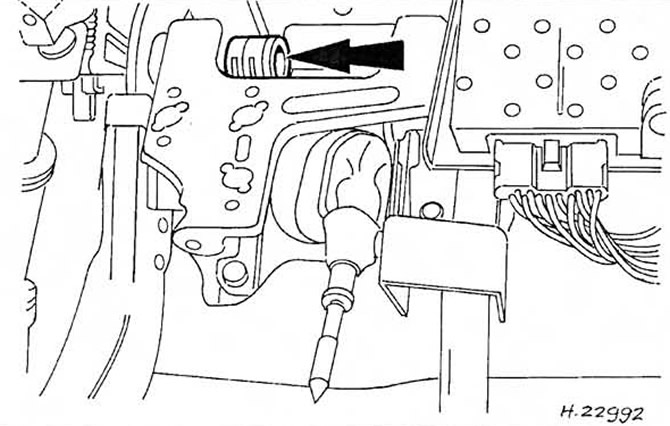

Рис. 12.5,а. Оставьте нейлоновое дистанционное кольцо (показано стрелкой) на оси -показана модель с левосторонним управлением, для моделей с правосторонним управлением аналогично.

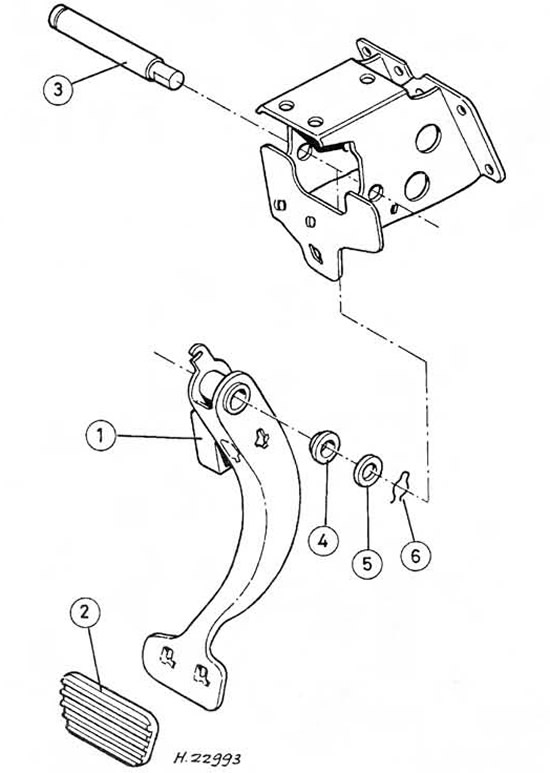

Рис. 12.5,6. Компоненты педали тормоза - модели с автоматической трансмиссией.
1. Педаль
2. Резиновая накладка
3. Ось шарнира
4. Втулка
5. Прокладка
6. Упругий фиксатор

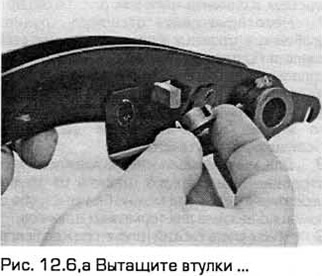

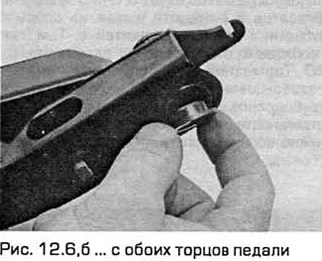

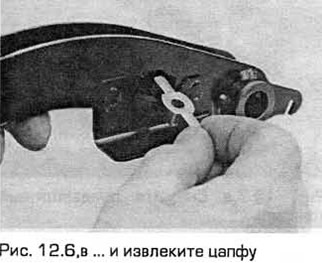

6. После снятия педали вытащите втулки из ее торцов. При необходимости удалите цапфу толкателя и резиновую накладку. Если нужно, замените компоненты (см. рис. 12.6,а-в).






Установка


7. Перед установкой педали нанесите немного консистентной смазки на ось, втулки педали и цапфу.

8. Установка - в порядке, обратном снятию. Следите за правильной установкой втулок, а также за тем, чтобы секция оси педали была расположена с правой стороны кронштейна педали. Следите за правильной установкой проволочного фиксатора.
