Проверка


1. Перед снятием проверьте колесные датчики с помощью вольтметра, который нужно подключать к электроразъему датчика. При этом аналоговый вольтметр неудобен, так как он работает недостаточно быстро. Рекомендуется использовать цифровой вольтметр, имеющий режим контроля переменного напряжения.

2. Приподнимите соответствующее колесо, отсоедините проводку датчика и подключите вольтметр к колодке датчика.

3. Вращая колесо, контролируйте напряжение. В зависимости от скорости, показания должны соответствовать 1.5...2.0 В.

4. Возможен и другой способ контроля с помощью осциллоскопа, экран которого отображает увеличение амплитуды колебаний переменного тока в зависимости от скорости колеса.

5. Если напряжение датчика близко к нулю, замените его.

Снятие


Датчик переднего колеса


6. Затяните стояночный тормоз, приподнимите передок и установите его на опоры. Снимите соответствующее колесо.

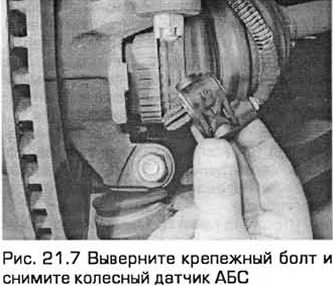

7. Выверните крепежный болт датчика, расположенный на поворотном кулаке и снимите датчик (см. рис. 21.7).



8. Снимите жгут проводки датчика с опорных кронштейнов на стойке передней подвески и колесной нише.

9. Вытащите фиксаторы и выверните винты со шлицевой головкой, а также винтовые фиксаторы, удерживающие локер колесной ниши. Снимите локер.


10. Разъедините электроразъем и снимите датчик и жгут проводки.

Датчик заднего колеса


11. Подоприте клиньями передние колеса и включите первую передачу или выберите положение "Р". Приподнимите задок автомобиля и установите его на опоры. Снимите соответствующее колесо.

12. Выверните крепежный болт датчика, расположенный на заднем щите тормоза (барабанный тормоз) или опоре задней оси (дисковый тормоз). Снимите датчик.

13. На моделях с дисковыми тормозами вытащите фиксатор и выверните винты со шлицевой головкой, а также винтовые фиксаторы, удерживающие локер. Снимите локер.

14. Отсоедините проводку датчика от стойки задней подвески (или опоры задней оси) и колесной ниши.

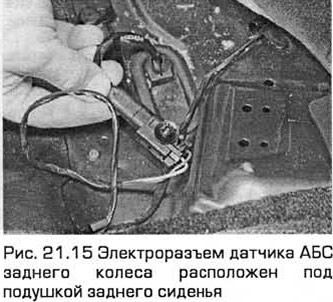

15. Изнутри автомобиля снимите подушку заднего сиденья. Затем разъедините электроразъем жгута проводки датчика (см. рис. 21.15).



16. Вытащите датчик и жгут проводки через резиновую втулку в полу салона.

Установка


Датчики передних и задних колес


17. Установка - в порядке, обратном снятию.
