Снятие


1. Отсоедините отрицательный провод аккумулятора.

2. На моделях выпуска до 1996 года снимите рычаги стеклоочистителей лобового стекла (глава 12). Затем снимите панель, расположенную непосредственно перед лобовым стеклом. Она состоит из двух секций и закреплена винтами, расположенными вдоль ее передней кромки. После снятия панели отсоедините трос спидометра.

3. Снимите центральный пульт (параграф 30). Затем выверните винты и снимите боковые крышки отопителя.

4. Снимите рулевую колонку (глава 10).

5. Снимите панель приборов (глава 12).

6. Выверните винты и снимите дисплей системы контроля параметров автомобиля (при наличии).

7. Снимите радиоприемник и проигрыватель компакт-дисков (при наличии - см. глава 12).

8. Снимите панель управления отопителем (глава 3).

9. Отверткой аккуратно приподнимите панель выключателя фары и разъедините электроразъемы проводки.

10. Снимите перчаточный ящик (параграф 32).

11. Приподнимите коврик в зоне расположения переднего пассажира.

12. Снимите боковые панели облицовки с передней стойки и средней стойки на обеих сторонах автомобиля (параграф 29). Верхние панели на средних стойках можно не снимать.

13. В основании правой передней стойки разъедините электроразъемы, отсоедините массовые провода и провод антенны, учитывая положение проводов.


14. Разберитесь в расположении электроразъемов проводки на коробке предохранителей. Затем разъедините электроразъемы.

15. Отсоедините проводку от ламп подсветки ниш для ног (при наличии).

16. На моделях выпуска до 1996 года вытащите резиновую втулку троса спидометра, расположенную на перегородке моторного отделения вблизи кронштейна педалей. Затем освободите трос от фиксаторов.

17. Выверните винты и вытащите боковую облицовку перчаточного ящика для доступа к винту крепления лицевой панели сбоку.

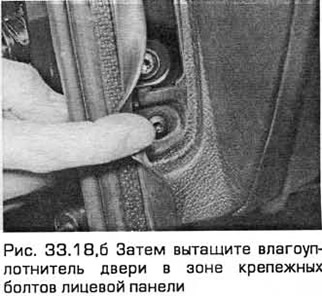

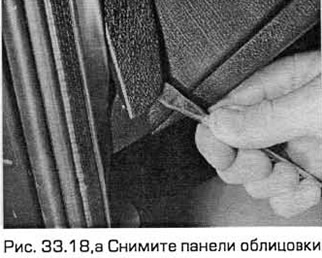

18. Откройте передние двери. Снимите панели облицовки. Затем вытащите влагоуплотнитель двери в зоне крепежных болтов на каждой стороне автомобиля (см. рис. 33.18,а,б).



19. Выверните болты крепления лицевой панели сбоку.

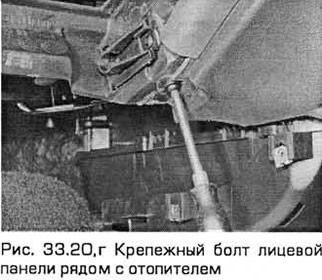

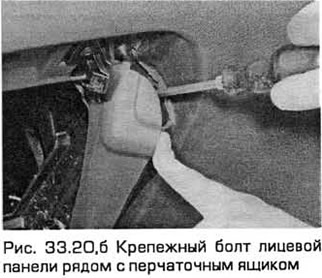

20. Выверните болты крепления лицевой панели в ее средней части (см. рис. 33.20,а-г).







21. Отстыкуйте лицевую панель от перегородки моторного отделения и отведите ее настолько, чтобы можно было работать за панелью.

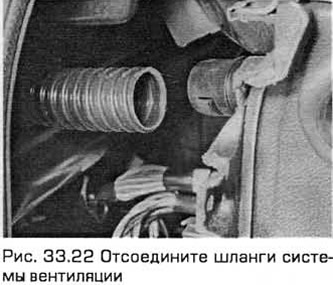

22. Разъедините остальные электроразъемы и прочие соединения, учитывая их положение. Вам придется отсоединить некоторые держатели жгута проводки, фиксаторы и пластмассовые связи, а так же шланги подвода наружного воздуха системы вентиляции (см. рис. 33.22).




23. Вытащите панель сбоку автомобиля.

Установка



24. Установка - в порядке, обратном снятию. В завершение проверьте работу электрических компонентов.
