Снятие и установка стекла задней двери
Кузов. Экстерьер. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Кузов > Экстерьер > Снятие и установка стекла задней двери
            0


Снятие


Переднее стекло (с ручным стеклоподъемником)


1. Отсоедините отрицательный провод аккумулятора.

2. Снимите панель внутренней облицовки двери (параграф 11).

3. Снимите наружное зеркало (параграф 16).

4. Временно установите ручку стеклоподъемника на шпицы.

5. Опустите стекло до тех пор. когда несущий кронштейн стекла будет виден через отверстия во внутренней панели двери. Снимите ручку стеклоподъемника.
6. Аккуратно вытащите влагоуплотнительную полосу с наружной кромки двери.

7. Поддерживая стекло, выверните болты из его несущего кронштейна.

8. Поднимая стекло вверх и наклоняя его назад, вытащите из двери.

Переднее стекло(с электростеклоподъемником)


9. Отсоедините отрицательный провод аккумулятора.

10. Снимите панель внутренней облицовки двери (параграф 11).

11. Снимите наружное зеркало (параграф 16).

12. Временно присоедините отрицательный провод аккумулятора и выключатель стеклоподъемника. Опустите стекло так, чтобы его несущий кронштейн и болты были видны через отверстия во внутренней панели двери (см. рис. 12.12).

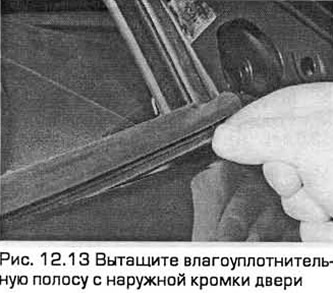

13. Аккуратно вытащите влагоуплотнительную полосу с наружной кромки двери (см. рис. 12.13).



14. Поддерживая стекло, выверните болты из его несущего кронштейна.

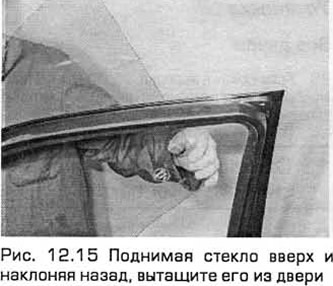

15. Поднимая стекло вверх и наклоняя назад, вытащите его из двери (см. рис. 12.15).



Заднее стекло (с ручным стеклоподъемником)


16. Отсоедините отрицательный провод аккумулятора.

17. Снимите панель внутренней облицовки двери (параграф 11).

18. Временно установите ручку стеклоподъемника на шлицы.

19. Опустите стекло до тех пор, когда несущий кронштейн стекла будет виден через отверстия во внутренней панели двери. Снимите ручку стеклоподъемника.

20. Поддерживая стекло, выверните болты из его несущего кронштейна.

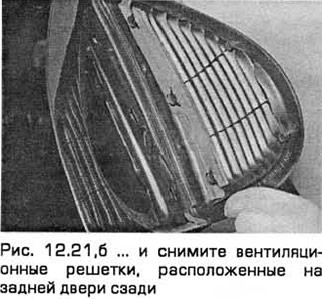

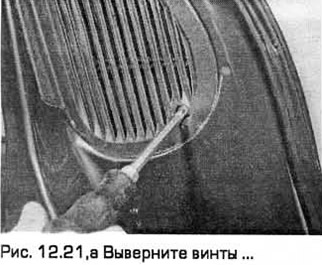

21. Выверните винты и снимите вентиляционные решетки, расположенные на задней двери сзади (см. рис. 12.21,а,б).



22. Осторожно вытащите влагоуплотнитепь с наружной кромки двери.

23. Вместе с помощником поднимите стекло и удерживайте его вблизи положения, в котором окно закрыто.

24. Отпустите(не отворачивая полностью) три болта крепления стеклоподъемника. Затем продвиньте верхние болты вправо и вытолкните их наружу. Продвиньте нижний болт вверх и вытолкните его наружу. Опустите узел стеклоподъемника внутрь двери.

25. Опустите стекло внутрь двери так, чтобы оно оказалось ниже рабочего положения стеклоподъемника, и подвиньте стекло к наружной стороне его направляющих.

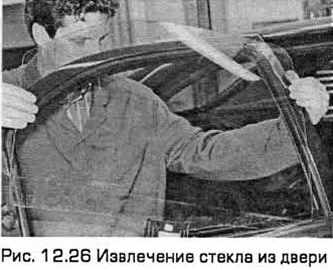

26. Вместе с помощником поднимите стекло и вытащите его из двери (см. рис. 12.26).



Заднее стекло (с электростеклоподъемником)


27. Процедура выполняется также, как и для ручного стеклоподъемника, учитывая отличие механизмов стеклоподъемника.

Установка


Все двери


28. Установка - в порядке, обратном снятию. Необходимо правильно установить стекло на его несущий кронштейн.
